公开(公告)日2012.07.11
IPC分类号C02F9/14
摘要
本实用新型涉及一种用于处理淋浴车洗消废水的电控系统，其特征在于：它包括：生化缸上限水位探头、生化缸下限水位探头、缓冲缸上限水位探头、缓冲缸下限水位探头、提升水泵、气泵、多级泵、臭氧机、风机以及控制箱;所述的控制箱包括：PLC、两个水位控制器、两个热过载继电器及两个交流接触器。本实用新型避免了风机的频繁启动，适用于不同洗消废水处理的自动控制，具有操作简便的优点。
权利要求书

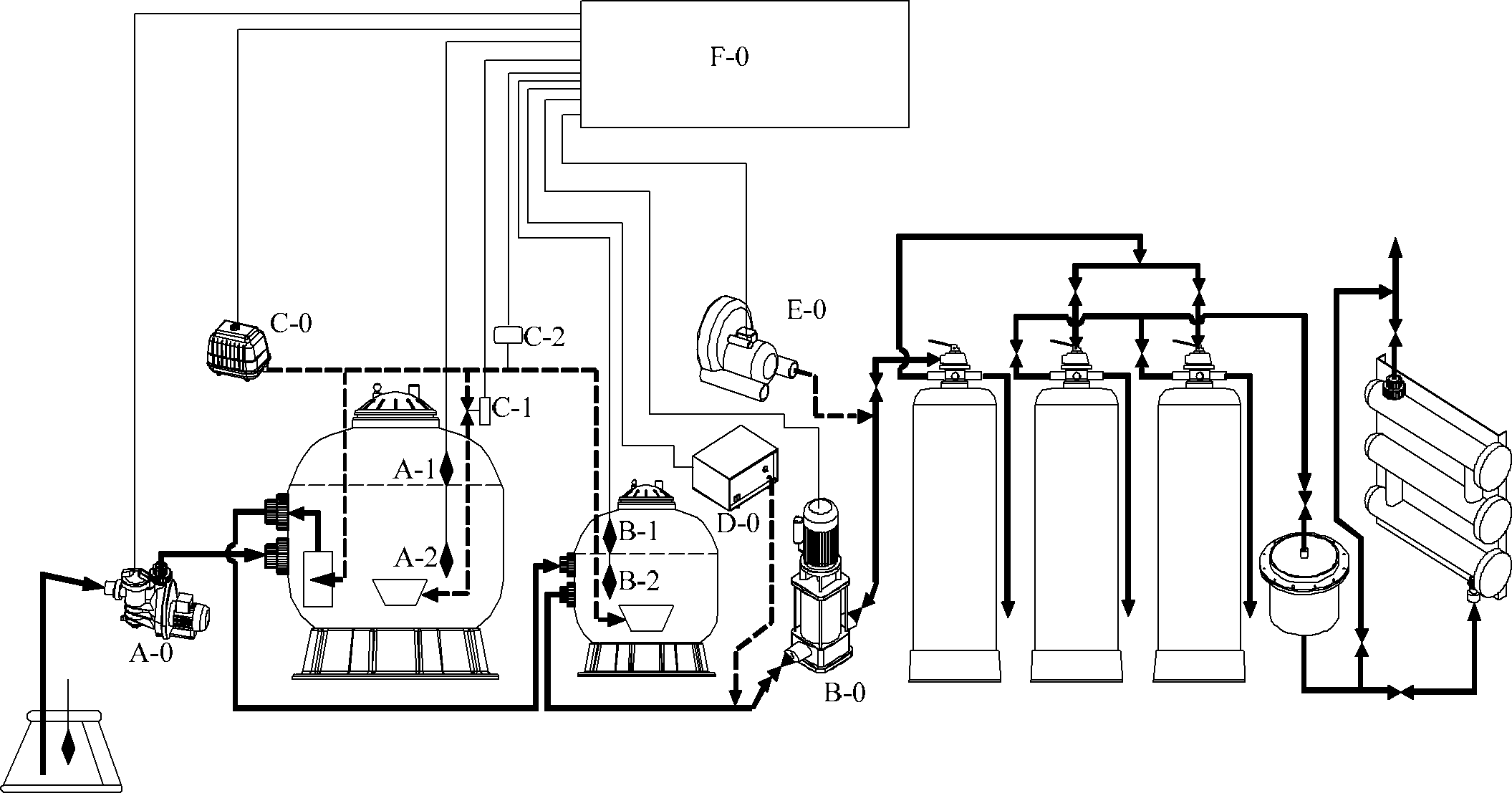

1.一种用于处理淋浴车洗消废水的电控系统，其特征在于：它包括：生化缸上限水位探头(A-1)、生化缸下限水位探头(A-2)、缓冲缸上限水位探头(B-1)、缓冲缸下限水位探头(B-2)、提升水泵(A-0)、气泵(C-0)、多级泵(B-0)、臭氧机(D-0)、风机(E-0)以及控制箱(F-0);
所述的控制箱包括：PLC、两个水位控制器、两个热过载继电器及两个交流接触器;
各部件之间的位置连接关系是：生化缸上限水位探头(A-1)、生化缸下限水位探头(A-2)、缓冲缸上限水位探头(B-1)、缓冲缸下限水位探头(B-2)这四个传感器分别通过信号线与控制箱(F-0)相连，为控制箱中(F-0)的PLC提供信号;控制箱(F-0)中的两水位控制器分别通过电缆与提升水泵(A-0)和多级泵(B-0)相连，两个热过载继电器分别通过电缆与风机(E-0)和多级泵(B-0)相连，两个交流接触器分别通过电缆与风机(E-0)和多级泵(B-0)相连;提升水泵(A-0)的开关与生化缸上限水位探头(A-1)和生化缸下限水位探头(A-2)相连;多级泵(B-0)的开关与缓冲缸上限水位探头(B-1)和缓冲缸下限水位探头(B-2)相连;气泵(C-0)的开关与一个通断时间控制电磁阀(C-1)和一个压力感应开关(C-2)相连;臭氧机(D-0)与多级泵(B-0)相连。
说明书
一种用于处理淋浴车洗消废水的电控系统
技术领域
本实用新型涉及废水处理的电控系统，尤其涉及一种用于处理淋浴车洗消废水的电控系统，属于废水处理自动控制技术领域。
背景技术
现有的废水处理的电控系统主要采用水位气泵的电控原理制成。目前多数是靠变频控制风机风量，也有用在线溶解氧(DO)仪控制风机风量。用DO来控制风量其实也是靠变频来控制，只是变频器的频率靠反馈的DO值来自动调频。实现这个目标，需要符合以下条件：
1.曝气池有比较大的容积，耐负荷冲击，这样一来DO值变化不频繁，以免由于变频器频率的频繁变化影响风机寿命。
2.DO仪表及风机质量要过硬。目前市政污水厂的中控程序普遍采用此种方法，但由于各种原因，很多实际运行都是采用手动调频控制风量，更主要的担心是风机寿命。
实用新型内容
本实用新型的目的在于提供一种用于处理淋浴车洗消废水的电控系统，以解决风机的频繁启动的问题，也降低对曝气池容积及耐负荷冲击的要求。
本实用新型是一种用于处理淋浴车洗消废水的电控系统，它包括：生化缸上限水位探头、生化缸下限水位探头、缓冲缸上限水位探头、缓冲缸下限水位探头、提升水泵、气泵、多级泵、臭氧机、风机以及控制箱。
所述的控制箱包括：PLC、两个水位控制器、两个热过载继电器及两个交流接触器。各部件之间的位置连接关系是：生化缸上限水位探头、生化缸下限水位探头、缓冲缸上限水位探头、缓冲缸下限水位探头这四个传感器分别通过信号线与控制箱相连，为控制箱中的PLC提供信号;控制箱中的两水位控制器分别通过电缆与提升水泵和多级泵相连，两热过载继电器分别通过电缆与风机和多级泵相连，两个交流接触器分别通过电缆与风机和多级泵相连，两个水位控制器分别与提升水泵和多级泵相连;
提升水泵的开关与生化缸上限水位探头和生化缸下限水位探头相连;多级泵的开关与缓冲缸上限水位探头和缓冲缸下限水位探头相连;气泵的开关与一个通断时间控制电磁阀和一个压力感应开关相连;臭氧机与多级泵相连。
本实用新型为一种用于处理淋浴车洗消废水的电控系统，其优点及功效在于：本实用新型避免了风机的频繁启动，适用于不同洗消废水处理的自动控制，具有操作简便的优点。
