申请日2011.11.10
公开(公告)日2012.03.21
IPC分类号E21B34/16; E21B43/20
摘要
本发明为一种超稠油开采的掺稀注水处理多功能装置，属于稠油开采井下工具。它主要由上接头、密封圈、壳体、线圈、电磁铁、钢球、阀座、弹簧、套筒、弹簧座、调整螺母、下接头构成，所述壳体上端连接上接头，壳体下端连接下接头，上接头与上油管相连接，下接头与电潜泵连接;所述壳体圆周面上设有过线孔和均布有通水孔;所述电磁铁轴向均布有贯穿上下表面的过液孔，在电磁铁的圆周和底部分别开有圆周凹槽与底部凹槽;在电磁铁上端有上接头定位、其下端有内台阶定位;所述阀座上部有内部台阶定位，阀座下部有套筒定位。该发明可实现超稠油开采的掺稀注水处理多功能，在电泵井中实现正注水，保护电泵机组，节约稀油用量。
权利要求书

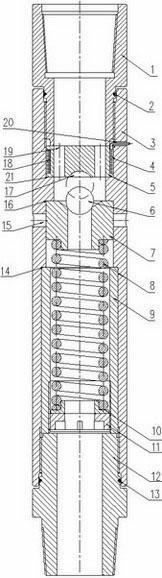

1.本发明是一种超稠油开采的掺稀注水处理多功能装置，主要由上接头(1)、密封圈(2)、壳体(3)、线圈(4)、电磁铁(5)、钢球(6)、阀座(7)、弹簧(8)、套筒(9)、弹簧座(10)、调整螺母(11)、下接头(12)、密封圈(13)构成，其特征在于：所述壳体(3)圆周面上设有过线孔(20)和均布有通水孔(15);所述电磁铁(5)轴向均布有贯穿上下表面过液孔(19)，在电磁铁(5)的圆周和底部分别开有圆周凹槽(18)与底部凹槽(17)，圆周凹槽(18)主要用于缠绕线圈(4)，底部凹槽(17)用来扩大与钢球(6)的接触面积;在电磁铁(5)上端有上接头(1)定位，其下端有内台阶(21)定位;所述阀座(7)上部有内台阶(16)定位，阀座(7)下部有套筒(9)定位，而套筒(9)靠下接头(12)定位。
2.如权利要求1所述的一种超稠油开采的掺稀注水处理多功能装置，其特征在于：所述壳体(3)圆周面上均布有2-4个通水孔(15)，壳体(3)内部设有内台阶(14)、内台阶(16)和内台阶(21)。
说明书
一种超稠油开采的掺稀注水处理多功能装置
技术领域
本发明涉及一种超稠油开采的掺稀注水处理多功能装置，属于油田稠油开采的井下工具。
背景技术
由于超稠油埋藏较深，粘度较大，在开采的过程中，需采用扬程大的电潜泵，根据稠油开采时降粘工艺的需求，为了防止稠油入泵造成泵卡或过载，导致电泵烧坏、电缆被击穿，因而需在油管和套管中注入大量的稀油，实现正常的开采;随着稠油区块的快速开发、稀油缺口越来越大、地层能量下降的情况下，需采用注水替油的工艺，补充地层能量。
目前，注水替油主要是采用反注的方式，从套管注入大量的水，由于注水对电泵电缆直接接触，大小扁电缆容易被冲蚀，使得电缆绝缘性能下降，电缆易被击穿，使电泵机组工况不稳定，电机被烧坏，进而导致躺井，使检泵周期缩短、频繁起下管柱、生产成本增加等严重后果;另外，在注水前，套管中充满了稀油，由于注水缘故，大量的稀油被压入井底，而注水结束后，需再次向套管注满稀油，浪费严重，加剧了稀油的紧缺。
国内有关适合稠油掺稀、注水、处理一体化装置种类尚为空白，在实现上述功能时，要采用多种工具组合，而且每种单一工具只能实现一种或两种功能，且工作性能不够稳定，而且在一定程度上影响了油井的产量。针对目前超稠油开采过程中存在的问题，有必要开发一种适用于超稠油开采的掺稀注水处理多功能装置，解决在超稠油井掺稀开采时，由于注水对电泵电缆直接接触，对电泵机组造成影响、检泵周期缩短这一问题。
因此，在稠油开采生产时，就迫切需要一种能够适用于超稠油开采的掺稀注水处理多功能装置，使得稠油掺稀、注水、处理等功能可用一趟管柱来实现，不仅保护电缆，延长检泵周期，而且节约了大量的稀油，对于稀油紧缺的区块，具有重要意义。
发明内容
本发明目的是为了克服现有技术的不足，提供一种超稠油开采的掺稀注水处理多功能装置，采用该装置可以同时实现掺稀、注水、处理三种功能一体化。
本发明所采用的技术方案是：
本发明一种超稠油开采的掺稀注水处理多功能装置，主要由上接头、密封圈、壳体、线圈、电磁铁、钢球、阀座、弹簧、套筒、弹簧座、调整螺母、下接头构成，所述壳体上端连接上接头，壳体下端连接下接头，上接头与上油管相连接，下接头与电潜泵连接。在上接头、下接头分别与壳体连接处设有密封圈;所述壳体圆周面上设有过线孔和均布有通水孔;所述电磁铁轴向均布有贯穿上下表面的过液孔，在电磁铁的圆周和底部分别开有圆周凹槽与底部凹槽，圆周凹槽主要用于缠绕线圈，底部凹槽用来扩大与钢球的接触面积;在电磁铁上端有上接头定位、其下端有内台阶定位;所述钢球在正常情况下，坐落在阀座上;所述阀座上部有内部台阶定位，阀座下部有套筒定位，而套筒靠下接头定位。阀座与弹簧相接可做上下滑动;弹簧下部与弹簧座连接，弹簧座靠调整螺母支撑，调整螺母与套筒之间用螺纹连接，通过调整螺母，可调节弹簧的预紧力。
本发明具有以下优点：1、可实现稠油开采的掺稀、注水、处理等功能一体化;2、实现了正注水，保护了大小扁电缆、电泵机组，节约稀油;3、该装置可从上、下两端装卸，操作方便易行;4、根据不同井况，调整螺母，可调节弹簧的预紧力，控制注水压力。
