申请日2011.11.11
公开(公告)日2012.06.20
IPC分类号C02F1/40; C02F9/02
摘要
本发明涉及一种污水处理系统，具体的是涉及一种可自洁含油污水处理系统，属于环保技术领域。由水泵、加热器、温控箱、自洁开关、旋转喷头、油水分离器、储油罐、存水罐及提升泵组成，包括预处理和二次自洁处理;此方案工艺简单、控制方便，通过二次自洁处理，使去除效果更加彻底，从而使处理后的油达到排放标准;此方案不需要添加任何含有化学物质的药剂，不会产生二次环境污染，同时此系统占地面积小，比较适合小型处理厂使用。
权利要求书
1.一种可自洁含油污水处理系统，其特征在于由进入孔、水泵、加热器、温控箱、自洁开关、旋转喷头、油水分离器、储油罐、存水罐及提升泵组成，包括预处理和二次自洁处理。
2.根据权利要求1所述的一种可自洁含油污水处理系统，其特征在于所述的预处理，原料从进入口进入，通过水泵的作用达到加热器中进行加热，加热器上设有温控箱，调到恒定温度;经过加热的原料进入到油水分离罐，经过油水分离后，分离出的白油进入到储油罐，分离出的水进入到存水罐，此时预处理结束。
3.根据权利要求1所述的一种可自洁含油污水处理系统，其特征在于所述的二次自洁处理，将自洁开关打开，将经过预处理后存水罐中的一部分原料经过提升泵提升回加热器中，通过旋转喷头的旋转作用，将原料进行二次油水分离，经过油水分离后，白油进入储油罐，水从出水口抽取以待循环使用。
4.根据权利要求1或2或3所述的一种可自洁含油污水处理系统，其特征在于所述的加热温度为50—70℃，油水分离控制时间为25—40分钟。
说明书
一种可自洁含油污水处理系统
技术领域 本发明涉及一种污水处理系统，具体的是涉及一种可自洁含油污水处理系统，属于环保技术领域。
背景技术 随着环保行业的迅猛发展，污水处理时刻受到人们的重视。特别是对于机械等相关行业产生的含油废水的处理更是难以解决。现有的含油污水处理技术都比较适用于大型的污水处理厂，采用多种设备进行组合，大都采用斜板除油器对油脂进行去除。但是由于斜板除油器为重力式分离，需要去除的时间较长，影响处理效果，且由于设备大，占地面积大，使处理效果不彻底，给下一道工艺造成了阻碍;另外，此设备对于小型的含油污水处理不太适合。
发明内容 本发明是为了弥补上述问题，提供了一种含油污水处理系统，该系统也适用于小型的含油污水处理，可进行自洁处理，使处理效果更加明显，达到更高水质处理要求。

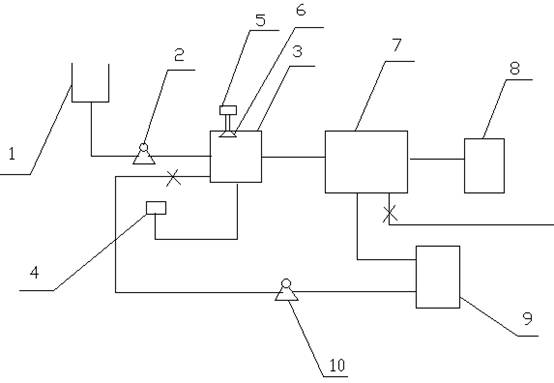

本发明的技术方案为：一种可自洁含油污水处理系统，由进入口、水泵、加热器、温控箱、自洁开关、旋转喷头、油水分离器、储油罐、存水罐及提升泵组成，包括预处理和二次自洁处理;
所述的预处理，原料从进入口进入，通过水泵的作用达到加热器中进行加热，加热器上设有温控箱，调到恒定温度;经过加热的原料进入到油水分离罐，经过油水分离后，分离出的白油进入到储油罐，分离出的水进入到存水罐，此时预处理结束;
所述的二次自洁处理，将自洁开关打开，将经过预处理后存水罐中的一部分原料经过提升泵提升回加热器中，通过旋转喷头的旋转作用，将原料进行二次油水分离，经过油水分离后，白油进入储油罐，水从出水口抽取以待循环使用。
所述的加热温度为50—70℃，油水分离控制时间为25—40分钟。
本发明的有益效果在于：工艺简单、控制方便，通过二次自洁处理，使去除效果更加彻底，从而使处理后的油达到排放标准;此方案不需要添加任何含有化学物质的药剂，不会产生二次环境污染，同时此系统占地面积小，比较适合小型处理厂使用。
