申请日2011.11.14
公开(公告)日2016.12.14
IPC分类号F24C7/08
摘要
本发明提供一种基于微控制器的触摸屏灶具溢水处理装置及其方法，该装置包括电连接的集成触摸微控制处理器和主控制处理器，集成触摸微控制处理器包括以下组成单元：多个触摸按键功能处理模块，根据按键的键值变化对其所对应的字节进行编码赋值;溢水程序识别处理模块，根据编码值识别是否为溢水现象出现;溢水操作延时处理模块，执行<10S的延时，并发送关机指令给主控制处理器。本发明既减少了误操作带来的安全隐患，又不需要对设备、电路进行改动，同时也不降低触摸按键响应的灵敏度，具有成本低、安全可靠的特点。
权利要求书
1.一种基于微控制器的触摸屏灶具溢水处理装置，包括电连接的集成触摸微控制处理器和主控制处理器，其特征在于，集成触摸微控制处理器包括以下组成单元：
多个触摸按键功能处理模块，根据按键的键值变化对其所对应的字节进行编码赋值;
溢水程序识别处理模块，根据编码值识别是否为溢水现象出现;
溢水操作延时处理模块，执行<10S的延时，并发送关机指令给主控制处理器。
2.根据权利要求1所述的基于微控制器的触摸屏灶具溢水处理装置，其特征在于，所述编码值以标准I2C通信方式传递给主控制处理器。
3.根据权利要求1所述的基于微控制器的触摸屏灶具溢水处理装置，其特征在于，多个触摸按键功能模块是相互独立的。
4.根据权利要求1所述的基于微控制器的触摸屏灶具溢水处理装置，其特征在于，所述编码赋值的内容具有可区分性和唯一性。
5.根据权利要求1所述的基于微控制器的触摸屏灶具溢水处理装置，其特征在于，所述多个触摸按键功能处理模块以字节的方式进行组合，字节中的每一个位表示一个触摸按键功能模块。
6.根据权利要求5所述的基于微控制器的触摸屏灶具溢水处理装置，其特征在于，所述溢水程序识别处理模块根据字节中每个位的状态进行判断。
7.根据权利要求5所述的基于微控制器的触摸屏灶具溢水处理装置，其特征在于，字节中的总位数和大于或等于集成触摸微控制处理器的触摸按键功能处理模块的总和。
8.一种基于微控制器的触摸屏灶具溢水处理方法，其特征在于，所述方法包括如下步骤：
(1)集成触摸微控制处理器中的多个触摸按键功能处理模块，根据按键的键值变化对其所对应的字节进行编码赋值;
(2)溢水程序识别处理模块对字节中位的状态进行识别处理：先判断是否为预定义单键或预定义组合键，若是，则发送指令到主控制处理器;若否，则判断是否为包含用户定义的开关键的非定义组合键，若是，则发送关机指令给主控制处理器;若否，则判断是否为不含有开关键的非定义组合键，若是，则溢水操作延时处理模块生效，执行<10S的延时，并发送关机指令给主控制处理器;若否，则给编码赋空值，并发送给主控制处理器;
(3)主控制处理器，执行指令。
说明书
一种基于微控制器的触摸屏灶具溢水处理装置及方法
技术领域
本发明涉及烹饪灶具安全领域，尤其是涉及触摸屏灶具安全领域。
背景技术
现在很多电子产品在人机操作界面上采用触摸控制的方式(如：全/半触摸的TFT屏、触摸按键等)，这种触控技术也逐步进入家电类产品中，尤其是烹饪灶具产品。由于触摸按键较机械按键具有灵敏性高的特点，从而易出现误操作的问题。如果有液体溢到触控面板上，会触发漫有液体的按键生效，出现误操作。比如触到了加大功率的按键，就会导致锅具干烧，小则影响烹饪效果，大则引起火灾造成重大损失。因此针对此现象要做相应的防范措施，传统的做法是降低触摸按键响应的灵敏度，该方案虽然可以在一定程度上降低非用户自动选择操作的发生频率，但按键反应迟钝，会影响用户体验。
发明内容
本发明的目的在于考虑上述问题而提供一种成本低、安全可靠、灵敏度高的基于微控制器的触摸屏灶具溢水处理装置及方法。
本发明的技术方案是：一种基于微控制器的触摸屏灶具溢水处理装置，包括电连接的集成触摸微控制处理器和主控制处理器，集成触摸微控制处理器包括以下组成单元：
多个触摸按键功能处理模块，根据按键的键值变化对其所对应的字节进行编码赋值;
溢水程序识别处理模块，根据编码值识别是否为溢水现象出现;
溢水操作延时处理模块，执行<10S的延时，并发送关机指令给主控制处理器。

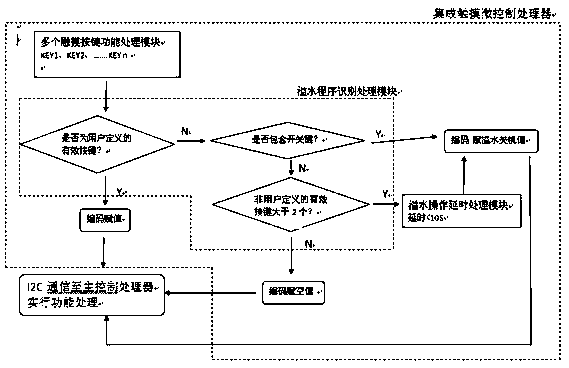

该装置的溢水处理方法包括如下步骤：
(1)集成触摸微控制处理器中的多个触摸按键功能处理模块，根据按键的键值变化对其所对应的字节进行编码赋值;
(2)溢水程序识别处理模块，对字节中位的状态进行识别处理：先判断是否为预定义单键或预定义组合键，若是，则发送指令到主控制处理器，若否，则判断是否为包含用户定义的开关键的非定义组合键，若是，则发送关机指令给主控制处理器，若否，则判断是否为不含有开关键的非定义组合键，若是，则溢水操作延时处理模块生效，执行<10S的延时，并发送关机指令给主控制处理器，若否，则给编码赋空值，并发送给主控制处理器;
(3)主控制处理器，执行指令。
所述编码值以标准I2C通信方式传递给主控制处理器。
所述多个触摸按键功能模块是相互独立的。
进一步地，所述编码赋值的内容是具有可区分性和唯一性，用户可自定义编码赋值。
更进一步地，所述多个触摸按键功能处理模块以字节的方式进行组合，字节中的每一个位表示一个触摸按键功能模块。
更进一步地，所述溢水程序识别处理模块根据字节中每个位的状态进行判断。
所述字节中的总位数和大于或等于集成触摸微控制处理器的触摸按键功能处理模块的总和。
本发明工作时，当水、粥、汤等流体物质溢到集成触摸微控制处理器上方的操控面时，按键的键值会发生变化，根据按键的键值变化来判断是否出现溢水现象。集成触摸微控制处理器中的溢水程序识别处理模块会根据多个触摸按键功能处理模块的信息做出判断，然后发出指令给主控制器，如果判断为溢水，则溢水操作延时处理模块生效，执行<10S的延时后发送关机指令给主控制处理器。
这种基于微控制器的触摸屏灶具溢水处理装置及方法，既减少了误操作带来的安全隐患，又不需要对设备、电路进行改动，同时也不降低触摸按键响应的灵敏度，具有成本低、安全可靠的特点。
