申请日2011.12.20
公开(公告)日2013.06.26
IPC分类号B01D21/08; C02F1/52; B01D21/06
摘要
本发明公开了一种适用于投加石灰的水处理澄清装置，其区别于现有技术在于：所述池体内设有第一反应室，第一反应室外部形成第二反应室，第二反应室外围环绕分布有集水槽，池体上部设有工作桥和顶架，工作桥上设有重荷载搅拌刮泥机，重荷载搅拌刮泥机的中心处设有刮泥轴，刮泥轴的靠近下端处形成刮泥耙，澄清池优点在于石灰乳液与待处理水得到充分混合反应，容易板结的石灰污泥在搅拌刮泥机的连续作用出水浊度一般为1-5NTU，短时出水浊度10NTU，剩余碳酸盐硬度为0.2-0.4mmol/L，剩余碱度为0.6-1.0mmol/L，硅化合物去除率达30%-35%，COD达20%-30%。使用寿命长达15年以上，操作简单，维护费用低，节约用地，建设周期短，系统改扩建方便。
权利要求书

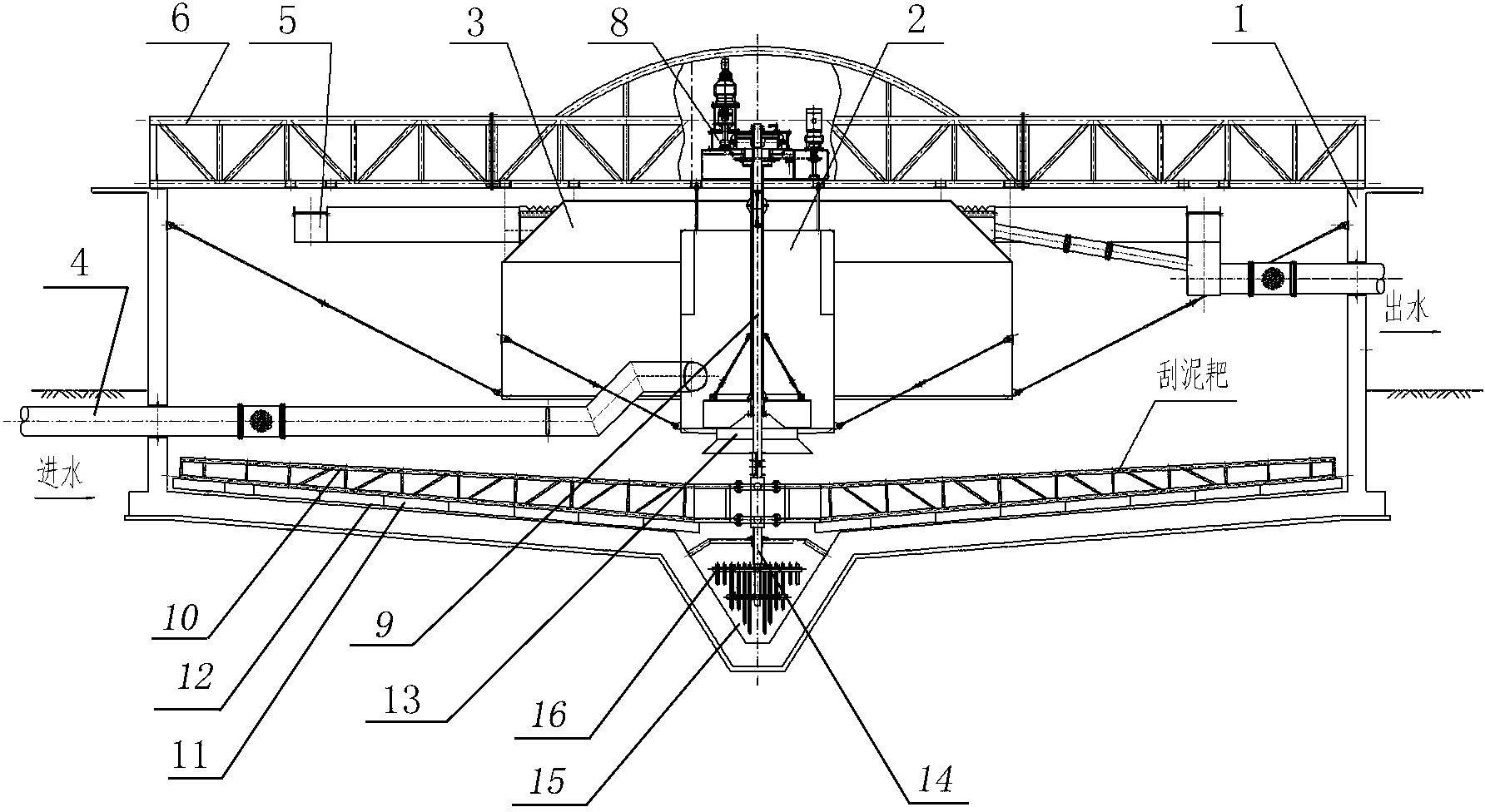

1.一种适用于投加石灰的水处理澄清装置，它包括池体(1)，其特征在于：所述池体(1)内设有第一反应室(2)，第一反应室(2)外部形成第二反应室(3)，池体(1)处设有进水管(4)，进水管(4)从第一反应室(2)外壁切线方向进入，第二反应室(3)外围环绕分布有集水槽(5)，池体(1)上部设有工作桥(6)和顶架(7)，所述的第一反应室(2)、第二反应室(3)、集水槽(5)均吊装在工作桥(6)和顶架(7)下部，工作桥(6)上设有重荷载搅拌刮泥机(8)，重荷载搅拌刮泥机(8)的中心处设有刮泥轴(9)，刮泥轴(9)贯穿第一反应室(2)并延伸至池体(1)下部，刮泥轴(9)的靠近下端处形成刮泥耙(10)，刮泥耙(10)处分布有刮泥板(11)，刮泥板(11)与池体底部接触面形成可调橡胶板(12)，刮泥轴(9)外部套接有搅拌轴, 搅拌轴与设置在第一反应室(2)内的搅拌机(13)连接，搅拌轴处设置有搅拌叶轮，刮泥轴(9)下端设有水下轴承(14)，水下轴承(14)延伸至池体(1)底部的泥斗(15)内，水下轴承(14)处设有泥斗刮泥耙(16)。
2.根据权利要求1所述的一种适用于投加石灰的水处理澄清装置，其特征在于：所述第一反应室(2)由抽吸管和伞形延长段组成，伞形延长段安装于抽吸管下部，所述搅拌机(13)安装在抽吸管内，搅拌轴为空心轴，搅拌叶轮为4-8片，搅拌机(13)的轴输出转速为4～18r/min，搅拌机(13)的搅拌叶轮外缘线速度为0.4-2m/min。
3.根据权利要求1所述的一种适用于投加石灰的水处理澄清装置，其特征在于：所述重荷载搅拌刮泥机(8)的驱动装置为同心套轴式双重驱动装置(17)，刮泥轴(9)和搅拌轴采用套轴式，同心套轴式双重驱动装置的动力源为硬齿面齿轮+减速电机的组合装置或双排套筒滚子链+减速电机的组合装置。
4.根据权利要求1所述的一种适用于投加石灰的水处理澄清装置，其特征在于：所述泥斗(15)底部连接有排泥管。
5.根据权利要求1所述的一种适用于投加石灰的水处理澄清装置，其特征在于：所述池体(1)上部设有溢流口，溢流口处设有溢流装置。
6.根据权利要求1所述的一种适用于投加石灰的水处理澄清装置，其特征在于：所述第一反应室(2)位于池体(1)中心，第二反应室(3)位于第一反应室(2)外围，两者的容积比范围为8-12。
7.根据权利要求1所述的一种适用于投加石灰的水处理澄清装置，其特征在于：所述池体(1)内设有取样装置。
8.根据权利要求7所述的一种适用于投加石灰的水处理澄清装置，其特征在于：所述取样装置为取样管。
说明书
一种适用于投加石灰的水处理澄清装置
技术领域
本发明涉及水处理的技术领域，具体的说是一种适用于投加石灰的水处理澄清装置，特别涉及其池体机械连接结构。
背景技术
随着社会经济的发展，人们对环境保护需求的进一步提高，传统的水处理技术面临挑战，对传统的水处理技术进行升级变得迫在眉睫。向水中投加石灰粉制备的乳液是一种传统的水处理技术，可以去除水中的SS杂质，降低水中的浊度、硬度和碱度，还能部分去除水中有机物。采用石灰澄清工艺，处理效果好，处理效率高，石灰价格低，是一种低成本水处理技术，非常适合我国国情。常规澄清池所投加的药剂一般为碱式氯化铝、硫酸铝和聚丙烯酰胺等混凝剂和絮凝剂，在给排水领域得到广泛应用，但不适用于石灰澄清技术。石灰乳药液在传统澄清池中难以与待处理水充分混合，反应也不够充分，混合反应及分离等功能模块的水力停留时间不符合石灰工艺，产生的污泥难以排出，因而传统的澄清池影响了石灰澄清工艺这种低成本，高效率水处理技术的大力发展。
发明内容
本发明的目的在于提供一种适用于投加石灰的水处理澄清装置，结合目前给排水水质特点，调整了工艺参数、改变了构造结构，开发适用于集泥渣回流及水和石灰乳等药液充分混合反应、及时排出石灰澄清后产生的污泥的搅拌刮泥机，是一种含钢结构件、钢筋混凝土构筑物与机械设备三者有机结合一种新型澄清池。
为了实现上述目的，本发明的技术方案是：一种适用于投加石灰的水处理澄清装置，它包括池体，其特征在于：所述池体内设有第一反应室，第一反应室外部形成第二反应室，池体处设有进水管，进水管从第一反应室外壁切线方向进入，第二反应室外围环绕分布有集水槽，池体上部设有工作桥和顶架，所述的第一反应室、第二反应室、集水槽均吊装在工作桥和顶架下部，工作桥上设有重荷载搅拌刮泥机，重荷载搅拌刮泥机的中心处设有刮泥轴，刮泥轴贯穿第一反应室并延伸至池体下部，刮泥轴的靠近下端处形成刮泥耙，刮泥耙处分布有刮泥板，刮泥板与池体底部接触面形成可调橡胶板，刮泥轴外部套接有搅拌轴, 搅拌轴与设置在第一反应室内的搅拌机连接，搅拌轴处设置有搅拌叶轮，刮泥轴下端设有水下轴承，水下轴承延伸至池体底部的泥斗内，水下轴承处设有泥斗刮泥耙。
本发明公开了一种适用于投加石灰的水处理澄清装置，其优点在于石灰乳液与待处理水得到充分混合反应，容易板结的石灰污泥在搅拌刮泥机的连续作用出水浊度一般为1-5NTU，短时出水浊度10NTU，剩余碳酸盐硬度为0.2-0.4mmol/L，剩余碱度为0.6-1.0mmol/L，硅化合物去除率达30%-35%，COD达20%-30%。使用寿命长达15年以上，操作简单，维护费用低，节约用地，建设周期短，系统改扩建方便，相比现有技术而言，具有突出的实质性特点和显著进步。
