申请日2011.12.20
公开(公告)日2012.09.12
IPC分类号C02F9/10; C02F1/40; C10J3/80
摘要
煤气站酚水处理装置，涉及污水处理装置，解决现有技术能源利用率低、酚水处理效果差的问题。本实用新型包括：油水分离器、酚水加热器和酚水蒸发塔，油水分离器顶部设有酚水入口，下部设有重油排放口、轻油排放口、酚水排放口，内部装有溢流堰;酚水加热器上部设有酚水进水口、蒸汽进口，下部设有酚水出水管，内部设有蒸汽加热器，外部设有电加热装置;酚水蒸发塔顶部设有酚水喷嘴，中部设有酚水进口和空气进口，上部设有饱和空气出口;酚水排放口与酚水进水口与水泵连接，酚水出水管与酚水喷嘴和酚水进口连通，饱和空气出口与煤气炉进气口连通。本实用新型可方便使用于烟煤、无烟煤、煤气站酚水处理。
权利要求书

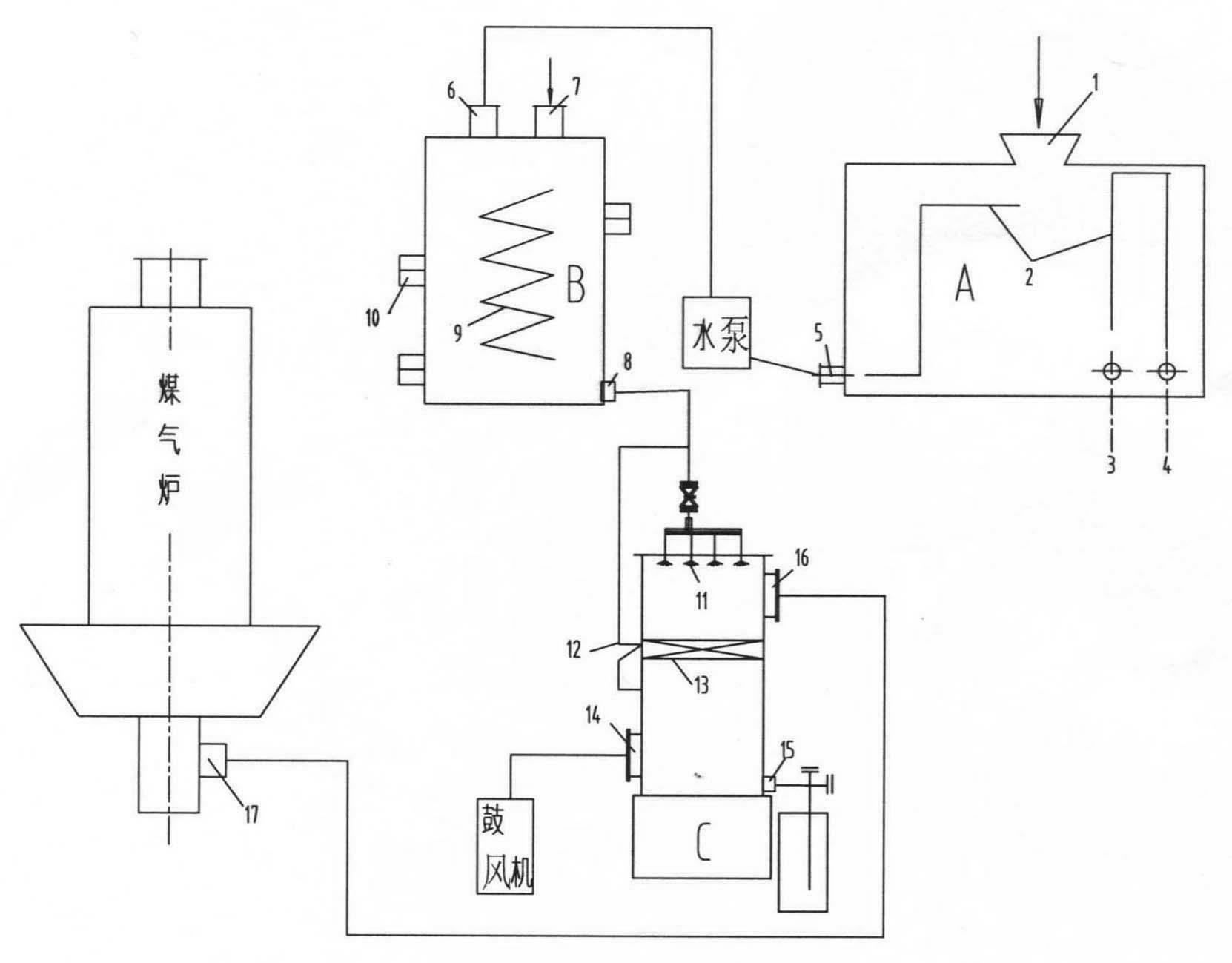

1.一种煤气站酚水处理装置，其特征在于：所述酚水处理装置包括：油水分离器(A)、酚水加热器(B)和酚水蒸发塔(C)，所述油水分离器(A)的筒体顶部设有含重油、轻油的酚水入口(1)，筒体下部设有重油排放口(3)、轻油排放口(4)、酚水排放口(5)，筒体内部装有不同高度的隔板溢流堰(2);所述酚水加热器(B)的筒体上部设有酚水进水口(6)、蒸汽进口(7)，筒体下部设有酚水出水管(8)，筒体内部设有蒸汽加热器(9)，筒体外部设有恒温电加热装置(10);所述酚水蒸发塔(C)的塔体顶部设有不锈钢酚水喷嘴(11)，塔体中部设有环管酚水进口(12)，和来自鼓风机的空气进口(14)，塔体内设有填料分布板(13)，塔体下部设有排水管(15)，塔体上部设有饱和空气出口(16);所述酚水排放口(5)与所述酚水进水口(6)之间用管道与水泵连接，所述酚水出水管(8)与所述酚水喷嘴(11)和所述环管酚水进口(12)连通，所述饱和空气出口(16)与煤气炉炉底进气口(17)连通。
说明书
煤气站酚水处理装置
技术领域
本实用新型涉及煤气站污水处理装置，具体地说是烟煤煤气站含酚污水处理中使用的装置。
背景技术
烟煤煤气站产生的废水是我们长期要解决的难题。现阶段煤气站含酚污水处理方法有：
a、将酚水用高压泵喷入焚烧炉高温燃烧室内，将酚分解后燃烧成CO2与H2O蒸汽一起排放。能耗及费用很高，约消耗20%煤气量。
b、含酚废水作为水煤浆制作补充用水，在地板砖行业可行，但其他行业不适用。
c、将酚水打入旋风除尘器的水夹套蒸发，效果不佳，设备易堵。
发明内容
本实用新型的目的是克服现有技术的缺点，提供一种煤气站酚水处理装置，解决现有煤气站酚污水处理装置，能源利用率低、酚水处理效果差的问题。
本实用新型是通过以下技术方案实现的：
一种煤气站酚水处理装置，其特征在于：所述酚水处理装置包括：油水分离器、酚水加热器和酚水蒸发塔，所述油水分离器的筒体顶部设有含重油、轻油的酚水入口，筒体下部设有重油排放口、轻油排放口、酚水排放口，筒体内部装有不同高度的隔板溢流堰;所述酚水加热器的筒体上部设有酚水进水口、蒸汽进口，筒体下部设有酚水出水管，筒体内部设有蒸汽加热器，筒体外部设有恒温电加热装置;所述酚水蒸发塔的塔体顶部设有不锈钢酚水喷嘴，塔体中部设有环管酚水进口，和来自鼓风机的空气进口，塔体内设有填料分布板，塔体下部设有排水管，塔体上部设有饱和空气出口;所述酚水排放口与所述酚水进水口之间用管道与水泵连接，所述酚水出水管与所述酚水喷嘴和所述环管酚水进口连通，所述饱和空气出口与煤气炉炉底进气口连通。
本实用新型与现有技术相比，具有以下优点和有益效果：
(1)本装置可利用汽包剩余蒸汽，充分利用冷凝后软水，减少能源损失。
(2)饱和的空气将雾化酚水带入煤气炉，达到解决酚水目的的同时，强化了煤炭氧化过程，提高煤气产量。
(3)由于煤气炉热平衡调节可以同时用蒸汽、空气、雾化酚水三种流程调节，增加了调节的自由度和可靠性。
(4)经过处理后的干净酚水打入间冷器，不易积垢，减少设备维护。
(5)整套工艺流程较低的设备制造成本和维修成本，运行良好，可方便使用于烟煤、煤气站酚水处理。
