申请日2011.12.20
公开(公告)日2012.09.05
IPC分类号C02F9/04; C02F1/42; C02F9/08
摘要
本实用新型公开了一种煤化工甲烷冷凝水处理系统，其特征在于：所述冷凝水进水管路与一级板式换热器进水端连接，一级板式换热器的出水端与二级板式换热器进水端连接，二级板式换热器出水端与冷凝水水箱进水端连接，冷凝水水箱出水端通过冷凝水加压泵与可反洗过滤器的进水端连接，可反洗过滤器的出水端与活性炭过滤器的进水端连接，活性炭过滤器的出水端与前置阳离子交换器的进水端连接，本实用新型的优点在于：对冷凝水的处理有针对性，降低投资和运行成本，即保证了系统出水水质，又降低了投资和运行成本;针对全厂冷凝水和甲烷冷凝水温度高，采用处理合格后的冷凝水来交换系统进水的热量，即满足了系统运行温度的条件，还回收了能源。
权利要求书

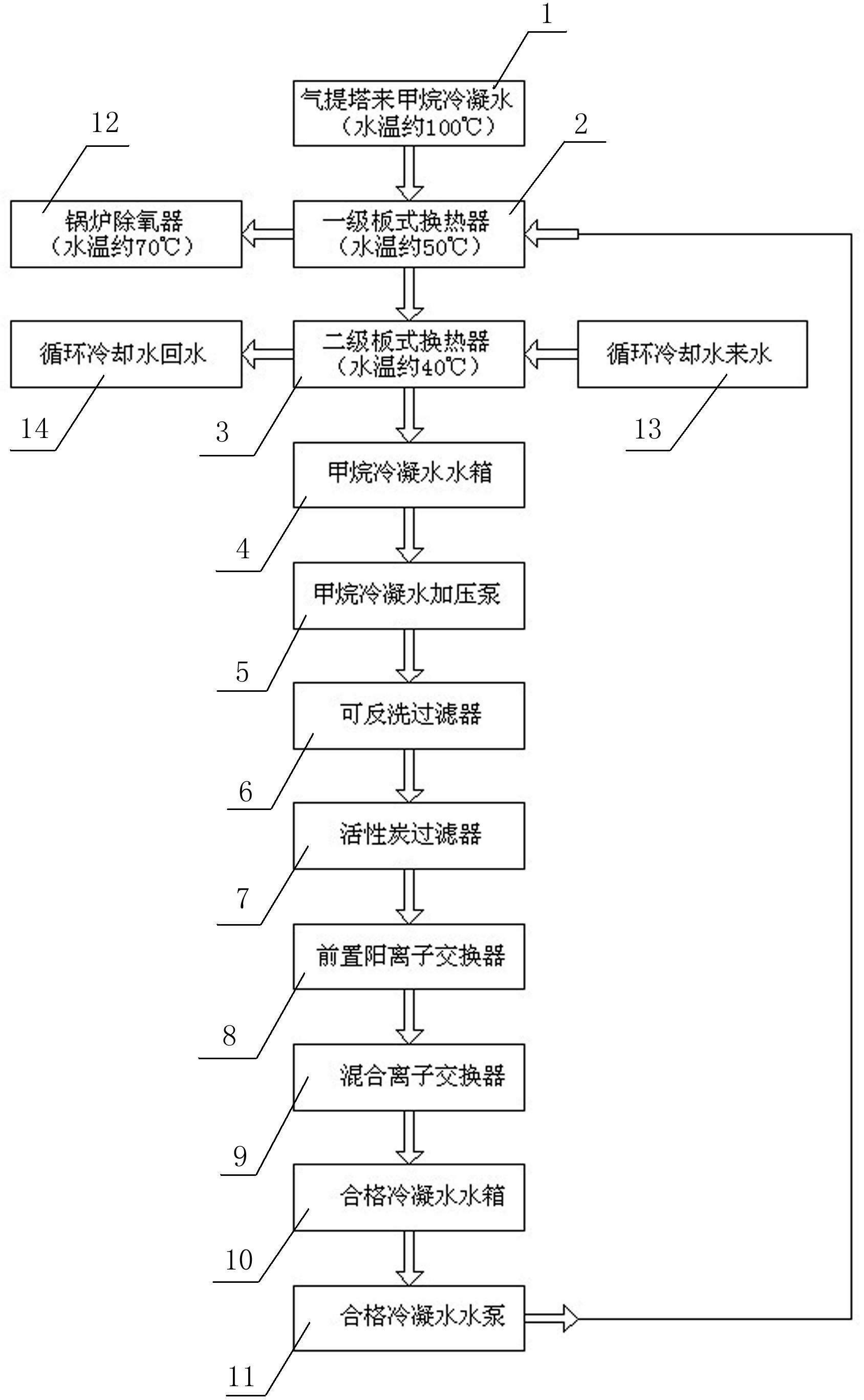

1.一种煤化工甲烷冷凝水处理系统，它包括冷凝水进水管路(1)，其特征在于：所述冷凝水进水管路(1)与一级板式换热器(2)进水端连接，一级板式换热器(2)的出水端与二级板式换热器(3)进水端连接，二级板式换热器(3)出水端与冷凝水水箱(4)进水端连接，冷凝水水箱(4)出水端通过冷凝水加压泵(5)与可反洗过滤器(6)的进水端连接，可反洗过滤器(6)的出水端与活性炭过滤器(7)的进水端连接，活性炭过滤器(7)的出水端与前置阳离子交换器(8)的进水端连接，前置阳离子交换器(8)的出水端与混合离子交换器(9)的进水端连接，混合离子交换器(9)的出水端与合格冷凝水水箱(10)的进水端连接，合格冷凝水水箱(10)的出水端通过合格冷凝水水泵(11)循环至一级板式换热器(2)的进水端。
2.根据权利要求1所述的一种煤化工甲烷冷凝水处理系统，其特征在于：所述一级板式换热器(2)与锅炉除氧器(12)连接。
3.根据权利要求1所述的一种煤化工甲烷冷凝水处理系统，其特征在于：所述二级板式换热器(3)的一端为循环冷却水来水管路(13)，二级板式换热器(3)的一端为循环冷却水回水管路(14)。
说明书
一种煤化工甲烷冷凝水处理系统
技术领域
本实用新型涉及凝结水处理的技术领域，具体的说是一种煤化工甲烷冷凝水处理系统，主要适用于全厂冷凝水处理和甲烷冷凝水处理，特别涉及其系统连接结构。
背景技术
随着石油储量的不断减少，并且煤炭储量占我国能源总储量的95%，因此越来越多的煤化工项目在我国开始兴建或是即将筹建。煤化工项目用水量巨大，多种工艺系统需要大量的蒸汽以及冷却水，最后汇集统称为冷凝水，这些冷凝水在工艺流程中携带了Fe腐蚀产物、油、悬浮物等污染物、并产生了大量的热能。由于我国煤化工项目才刚刚兴起，没有一个统一的处理工艺流程，造成了有的冷凝液处理不合格，对整个化工系统造成腐蚀，影响了设备的安全运行，增加了检修成本，也降低了设备的使用寿命，也存在着能量利用效率不高，生产能耗过大的问题;有的冷凝液处理流程设置不合理，造成了投资及运行的成本过高问题。
发明内容
本实用新型的目的在于提供一种煤化工甲烷冷凝水处理系统，解决了煤化工冷凝液处理现有技术存在的投资或运行成本过高、处理效果差、能量利用效率不高等问题。
为了实现上述目的，本实用新型的技术方案是：一种煤化工甲烷冷凝水处理系统，它包括冷凝水进水管路，其特征在于：所述冷凝水进水管路与一级板式换热器进水端连接，一级板式换热器的出水端与二级板式换热器进水端连接，二级板式换热器出水端与冷凝水水箱进水端连接，冷凝水水箱出水端通过冷凝水加压泵与可反洗过滤器的进水端连接，可反洗过滤器的出水端与活性炭过滤器的进水端连接，活性炭过滤器的出水端与前置阳离子交换器的进水端连接，前置阳离子交换器的出水端与混合离子交换器的进水端连接，混合离子交换器的出水端与合格冷凝水水箱的进水端连接，合格冷凝水水箱的出水端通过合格冷凝水水泵循环至一级板式换热器的进水端。
本实用新型公开了一种煤化工甲烷冷凝水处理系统，本实用新型的优点在于：对冷凝水的处理有针对性，降低投资和运行成本，即保证了系统出水水质，又降低了投资和运行成本;针对全厂冷凝水和甲烷冷凝水温度高，采用处理合格后的冷凝水来交换系统进水的热量，即满足了系统运行温度的条件，还回收了能源。
