申请日2011.12.20
公开(公告)日2012.12.05
IPC分类号B01D35/06; B01D36/00
摘要
本实用新型涉及一种应用永磁除铁过滤器的凝结水处理系统，它包括：阀门、流量变送器、温度变送器、压力指示表、压力变送器、差压变送器、凝结水泵、永磁除铁过滤器Ⅰ、永磁除铁过滤器Ⅱ，其特征是：所述的永磁除铁过滤器Ⅰ、永磁除铁过滤器Ⅱ与旁通管通过管道并联后，进水端通过设置有压力变送器和温度变送器的进水主管道与热井连接，出水端通过设置有手动蝶阀Ⅴ的出水主管道与凝结水泵连接;其中，所述的阀门包括：止回阀、手动蝶阀Ⅴ、电动调节蝶阀、气动蝶阀。它能够使系统压力较低，并降低管道、法兰、阀门压力等级，对设备制造要求不高，从而降低产品造价;同时，它节省占地空间，方便操作，可实现自动化运行。
权利要求书

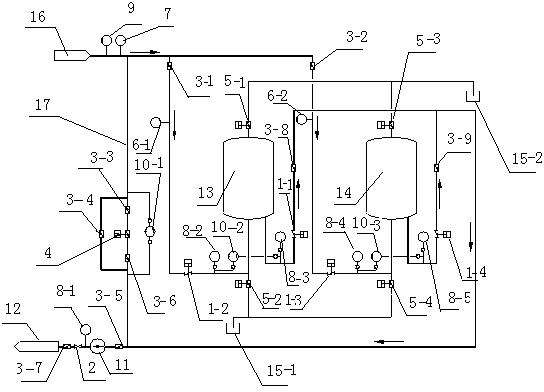

1.一种应用永磁除铁过滤器的凝结水处理系统，它包括：阀门、流量变送器、温度变送器、压力指示表、压力变送器、差压变送器、凝结水泵、永磁除铁过滤器Ⅰ、永磁除铁过滤器Ⅱ，其特征是：所述的永磁除铁过滤器Ⅰ(13)、永磁除铁过滤器Ⅱ(14)与旁通管(17)通过管道并联后，进水端通过设置有压力变送器(9)和温度变送器(7)的进水主管道与热井(16)连接，出水端通过设置有手动蝶阀Ⅴ(3-5)的出水主管道与凝结水泵(11)连接;其中，所述的阀门包括：止回阀、手动蝶阀Ⅴ、电动调节蝶阀(4)、气动蝶阀。
2.根据权利要求1所述的一种应用永磁除铁过滤器的凝结水处理系统，其特征是：所述的永磁除铁过滤器Ⅰ(13)的进水端管道上依次顺序设置有手动蝶阀Ⅰ(3-1)、流量变送器Ⅰ(6-1)、法兰式气动蝶阀Ⅱ(1-2)、压力指示表Ⅱ(8-2)、差压变送器Ⅱ(10-2)，进水端管道与永磁除铁过滤器Ⅰ(13)相连的一端并联有带有气动蝶阀Ⅱ(5-2)的排污支管，排污支管另一端与废水池Ⅰ(15-1)连接;永磁除铁过滤器Ⅰ(13)的排污出口通过带有气动蝶阀Ⅰ(5-1)的排污主管与废水池Ⅱ(15-2)连接;永磁除铁过滤器Ⅰ(13)的出水端管道上依次顺序设置有压力指示表Ⅲ(8-3)、法兰式气动蝶阀Ⅰ(1-1)、手动蝶阀Ⅷ(3-8)。
3.根据权利要求1所述的一种应用永磁除铁过滤器的凝结水处理系统，其特征是：所述的永磁除铁过滤器Ⅱ(14) 的进水端管道上依次顺序设置有手动蝶阀Ⅱ(3-2)、流量变送器Ⅱ(6-2)、法兰式气动蝶阀Ⅲ(1-3)、压力指示表Ⅳ(8-4)、差压变送器Ⅲ(10-3)，进水端管道与永磁除铁过滤器Ⅱ(14)相连的一端并联有带有气动蝶阀Ⅳ(5-4)的排污支管，排污支管另一端与废水池Ⅰ(15-1)连接;永磁除铁过滤器Ⅱ(14)的排污出口通过带有气动蝶阀Ⅲ(5-3)的排污主管与废水池Ⅱ(15-2)连接;永磁除铁过滤器Ⅱ(14)的出水端管道上依次顺序设置有压力指示表Ⅴ(8-5)、法兰式气动蝶阀Ⅳ(1-4)、手动蝶阀Ⅸ(3-9)。
4.根据权利要求1所述的一种应用永磁除铁过滤器的凝结水处理系统，其特征是：所述的旁通管(17)上设置有电动调节蝶阀(4)和差压变送器Ⅰ(10-1)，手动蝶阀Ⅲ(3-3)、手动蝶阀Ⅳ(3-4)、手动蝶阀Ⅵ(3-6 )，所述的手动蝶阀Ⅳ(3-4)、手动蝶阀Ⅲ(3-3)、差压变送器Ⅰ(10-1)的一端并联，手动蝶阀Ⅲ(3-3)的另一端和电动调节蝶阀(4)的一端串联，电动调节蝶阀(4)的另一端和手动蝶阀Ⅵ(3-6)一端串联，手动蝶阀Ⅵ(3-6)、手动蝶阀Ⅳ(3-4)、差压变送器Ⅰ(10-1)的另一端并联。
5.根据权利要求1所述的一种应用永磁除铁过滤器的凝结水处理系统，其特征是：所述的差压变送器Ⅱ(10-2)的一端与压力指示表Ⅱ(8-2)连接，差压变送器Ⅱ(10-2)的另一端压力指示表Ⅲ(8-3)连接;所述的差压变送器Ⅲ(10-3)的一端与压力指示表Ⅳ(8-4)连接，差压变送器Ⅲ(10-3)的另一端压力指示表Ⅴ(8-5)连接。
说明书
一种应用永磁除铁过滤器的凝结水处理系统
技术领域
本实用新型涉及环境保护水处理设备,具体的说是一种应用永磁除铁过滤器的凝结水处理系统。
背景技术
永磁除铁过滤器是用于凝结水系统的配套设备，它利用永磁磁棒产生的强磁力用来去除电力、化工装置凝结水中存在的铁的固态腐蚀产物。使机组的水汽品质得到改善或减轻凝结水混床的负荷。在一般凝结水处理系统中，永磁除铁过滤器的安装位置在凝结水泵后。由于永磁除铁过滤器安装在凝结水泵后，系统压力较高，相应管道、法兰、阀门压力等级提高，对设备制造要求也高，从而增加工程造价和运行成本。
发明内容
本实用新型的目的是提供一种应用永磁除铁过滤器的凝结水处理系统，它能够使系统压力较低，并降低管道、法兰、阀门压力等级，对设备制造要求不高，从而降低产品造价;同时，它节省占地空间，方便操作，可实现自动化运行。
本实用新型的技术方案是：设计一种应用永磁除铁过滤器的凝结水处理系统，它包括：阀门、流量变送器、温度变送器、压力指示表、压力变送器、差压变送器、凝结水泵、永磁除铁过滤器Ⅰ、永磁除铁过滤器Ⅱ，其特征是：所述的永磁除铁过滤器Ⅰ、永磁除铁过滤器Ⅱ与旁通管通过管道并联后，进水端通过设置有压力变送器和温度变送器的进水主管道与热井连接，出水端通过设置有手动蝶阀Ⅴ的出水主管道与凝结水泵连接;其中，所述的阀门包括：止回阀、手动蝶阀、电动调节蝶阀、气动蝶阀。
所述的永磁除铁过滤器Ⅰ的进水端管道上依次顺序设置有手动蝶阀Ⅰ、流量变送器Ⅰ、法兰式气动蝶阀Ⅱ、压力指示表Ⅱ、差压变送器Ⅱ，进水端管道与永磁除铁过滤器Ⅰ相连的一端并联有带有气动蝶阀Ⅱ的排污支管，排污支管另一端与废水池Ⅰ连接;永磁除铁过滤器Ⅰ的排污出口通过带有气动蝶阀Ⅰ的排污主管与废水池Ⅱ连接;永磁除铁过滤器Ⅰ的出水端管道上依次顺序设置有压力指示表Ⅲ、法兰式气动蝶阀Ⅰ、手动蝶阀Ⅷ。
所述的永磁除铁过滤器Ⅱ的进水端管道上依次顺序设置有手动蝶阀Ⅱ、流量变送器Ⅱ、法兰式气动蝶阀Ⅲ、压力指示表Ⅳ、差压变送器Ⅲ，进水端管道与永磁除铁过滤器Ⅱ相连的一端并联有带有气动蝶阀Ⅳ的排污支管，排污支管另一端与废水池Ⅰ连接;永磁除铁过滤器Ⅱ的排污出口通过带有气动蝶阀Ⅲ的排污主管与废水池Ⅱ连接;永磁除铁过滤器Ⅱ的出水端管道上依次顺序设置有压力指示表Ⅴ、法兰式气动蝶阀Ⅳ、手动蝶阀Ⅸ。
所述的旁通管上设置有电动调节蝶阀和差压变送器Ⅰ，手动蝶阀Ⅲ、手动蝶阀Ⅳ、手动蝶阀Ⅵ，所述的手动蝶阀Ⅳ、手动蝶阀Ⅲ、差压变送器Ⅰ的一端并联，手动蝶阀Ⅲ的另一端和电动调节蝶阀的一端串联，电动调节蝶阀的另一端和手动蝶阀Ⅵ一端串联，手动蝶阀Ⅵ、手动蝶阀Ⅳ、差压变送器Ⅰ的另一端并联。
所述的差压变送器Ⅱ的一端与压力指示表Ⅱ连接，差压变送器Ⅱ的另一端压力指示表Ⅲ连接;所述的差压变送器Ⅲ的一端与压力指示表Ⅳ连接，差压变送器Ⅲ的另一端压力指示表Ⅴ连接。
本实用新型的优点是：
1.系统压力较低，相应管道、法兰、阀门压力等级降低，对设备制造要求不高，从而降低产品造价;
2.永磁除铁过滤器可以去掉水中包括铁腐蚀物在内的固体物质，对凝结水泵起保护作用。
它比传统方法热井坑中放磁块、凝结水泵前加滤网的方法更节省占地空间，也方便操作，减少劳动强度，可实现自动化运行。
