申请日2011.11.12
公开(公告)日2012.08.08
IPC分类号B01D35/16; B01D35/12
摘要
本实用新型公开了一种水处理设备用过滤装置，进水管和出水管之间设置有过滤器，过滤器包括并列设置的两路过滤管路，过滤管路上设置有滤芯，滤芯前连接一个四位四通阀，两个四位四通阀共同连接于进水管，四位四通阀的与进水管对应的为A口，与A口相邻的为B口和D口，与A口相对的为C口，B口和D口共同连接于滤芯，两个四位四通阀的C口共同连接于排污口，四位四通阀只能实现相邻的两阀口的接通。能正向正常过滤水质的滤清装置，同时又能反向自已实现清洗过滤器的滤清装置，不再需要拆卸滤芯来实现清洗滤芯。两个球阀同步转动换位，实现左右过滤器的交替清洗，完成过滤器的自动清洗，方便快捷，适用于水处理设备过滤用途。
权利要求书
1.水处理设备用过滤装置，进水管和出水管之间设置有过滤器，其特征在于：所述过滤器包括并列设置的两路过滤管路，过滤管路上设置有滤芯，滤芯前连接一个四位四通阀，两个四位四通阀共同连接于进水管，四位四通阀的与进水管对应的为A口，与A口相邻的为B口和D口，与A口相对的为C口，B口和D口共同连接于滤芯，两个四位四通阀的C口共同连接于排污口，四位四通阀只能实现相邻的两阀口的接通。
2.如权利要求1所述的水处理设备用过滤装置，其特征在于：所述四位四通阀由装配于壳体内的球阀构成，壳体上形成四条相交的管路，球阀安装于管路相交的位置。
3.如权利要求2所述的水处理设备用过滤装置，其特征在于：所述过滤器的两个两球阀共同固定于球阀联接轴(5)，两个球阀的相位相差90°，球阀联接轴(4)连接有调整手柄(1)。
4.如权利要求3所述的水处理设备用过滤装置，其特征在于：所述过滤器两端为连接端，连接端采用螺纹连接方式或快换接头(6)。
说明书
水处理设备用过滤装置
技术领域
本实用新型专利，涉及水处理及水清洗设备，包括采煤机及洗煤机等煤业机械。
背景技术
水系统元件对水质的清洁度要求，需要对水进行过滤，除去各种小颗粒杂质，因水不同于油脂，过滤的杂质可清洗冲刷掉，所以滤芯可以多次重复利用，但需要将滤芯拆下清洗，方便性受到限制，基于此，本实用新型实现了可以在不拆卸滤芯的情况下，通过手柄转换，实现自我清洗，提高工作效率。
实用新型内容
本实用新型所解决的技术问题是提供一种不需要拆卸滤芯来实现清洗滤芯的水处理设备用过滤装置。

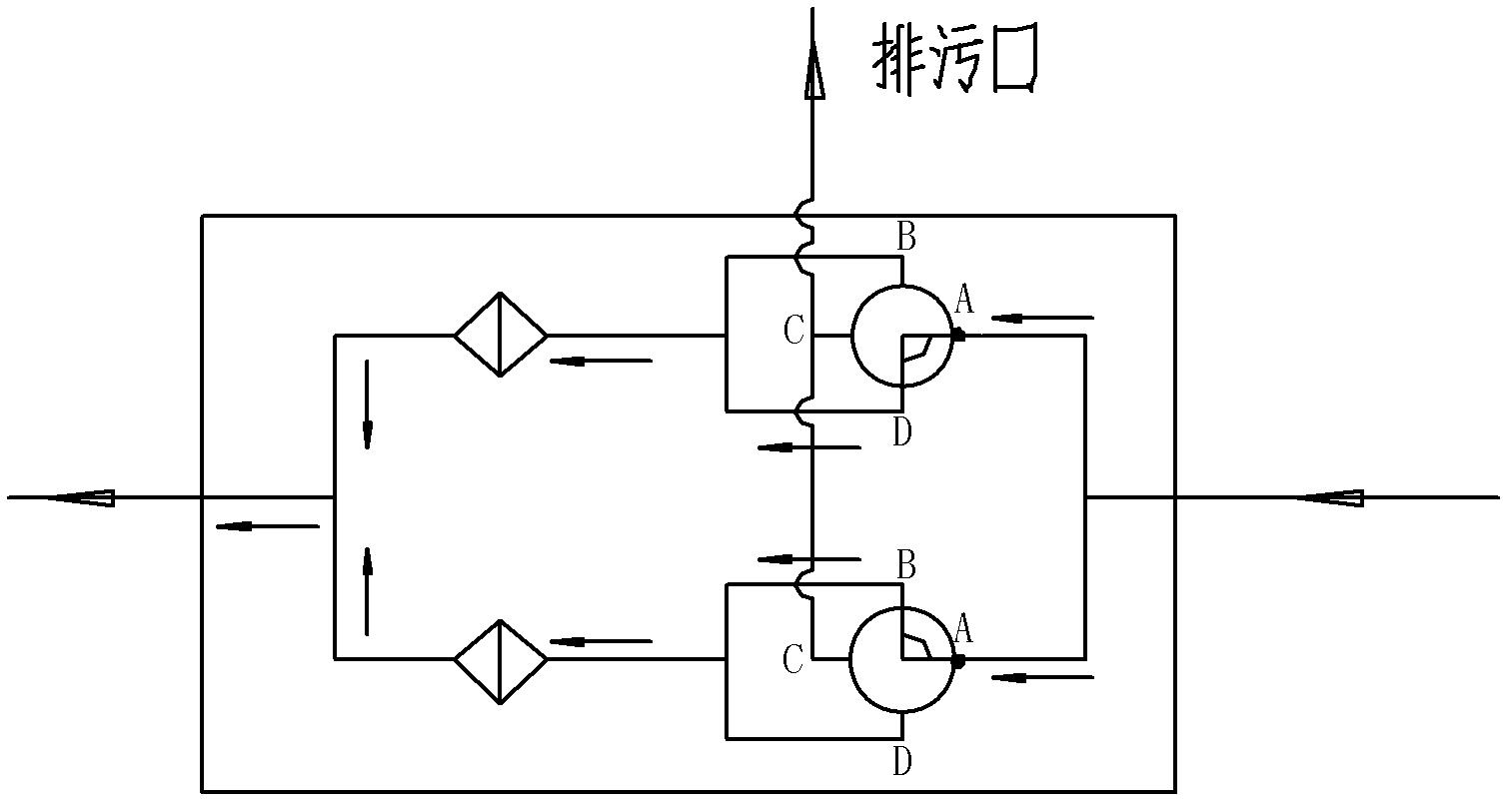

本实用新型采用的技术方案是，水处理设备用过滤装置，进水管和出水管之间设置有过滤器，过滤器包括并列设置的两路过滤管路，过滤管路上设置有滤芯，滤芯前连接一个四位四通阀，两个四位四通阀共同连接于进水管，四位四通阀的与进水管对应的为A口，与A口相邻的为B口和D口，与A口相对的为C口，B口和D口共同连接于滤芯，两个四位四通阀的C口共同连接于排污口，四位四通阀只能实现相邻的两阀口的接通。
四位四通阀由装配于壳体内的球阀构成，壳体上形成四条相交的管路，球阀安装于管路相交的位置。
过滤器的两个两球阀共同固定于球阀联接轴，两个球阀的相位相差90°，球阀联接轴连接有调整手柄。
过滤器两端为连接端，连接端采用螺纹连接方式或快换接头。
本实用新型的有益效果是，即能正向正常过滤水质的滤清装置，同时又能反向自已实现清洗过滤器的滤清装置，不再需要拆卸滤芯来实现清洗滤芯。两个球阀同步转动换位，实现左右过滤器的交替清洗，完成过滤器的自动清洗，方便快捷。
