申请日2011.11.11
公开(公告)日2012.06.13
IPC分类号B02C18/18
摘要
本发明具体为一种用于污水处理的粉碎机刀，解决了现有的污水处理装置中缺少有效的粉碎装置的问题。用于污水处理的粉碎机刀，包括不锈钢轴套，轴套外圆上沿周向均布焊接有四片不锈钢刀片，刀片的刃面轮廓分为为渐开线、圆弧线和摆线;刃面边缘为锯齿状刃面;刀片的固定为倾斜一个很小的角度。本发明提供了一种简洁有效的处理污水中杂质的装置，特别适用于污水中难处理的大颗粒、长纤维等杂质的粉碎，粉碎速度快，切割力矩大，尤其克服了毛发等长纤维容易缠绕于刀片及电动机轴的缺点，设计精妙、可靠实用，一定程度上保证了粉碎机、污水泵以及污水源热泵型中央空调系统的平稳长期运行。
权利要求书

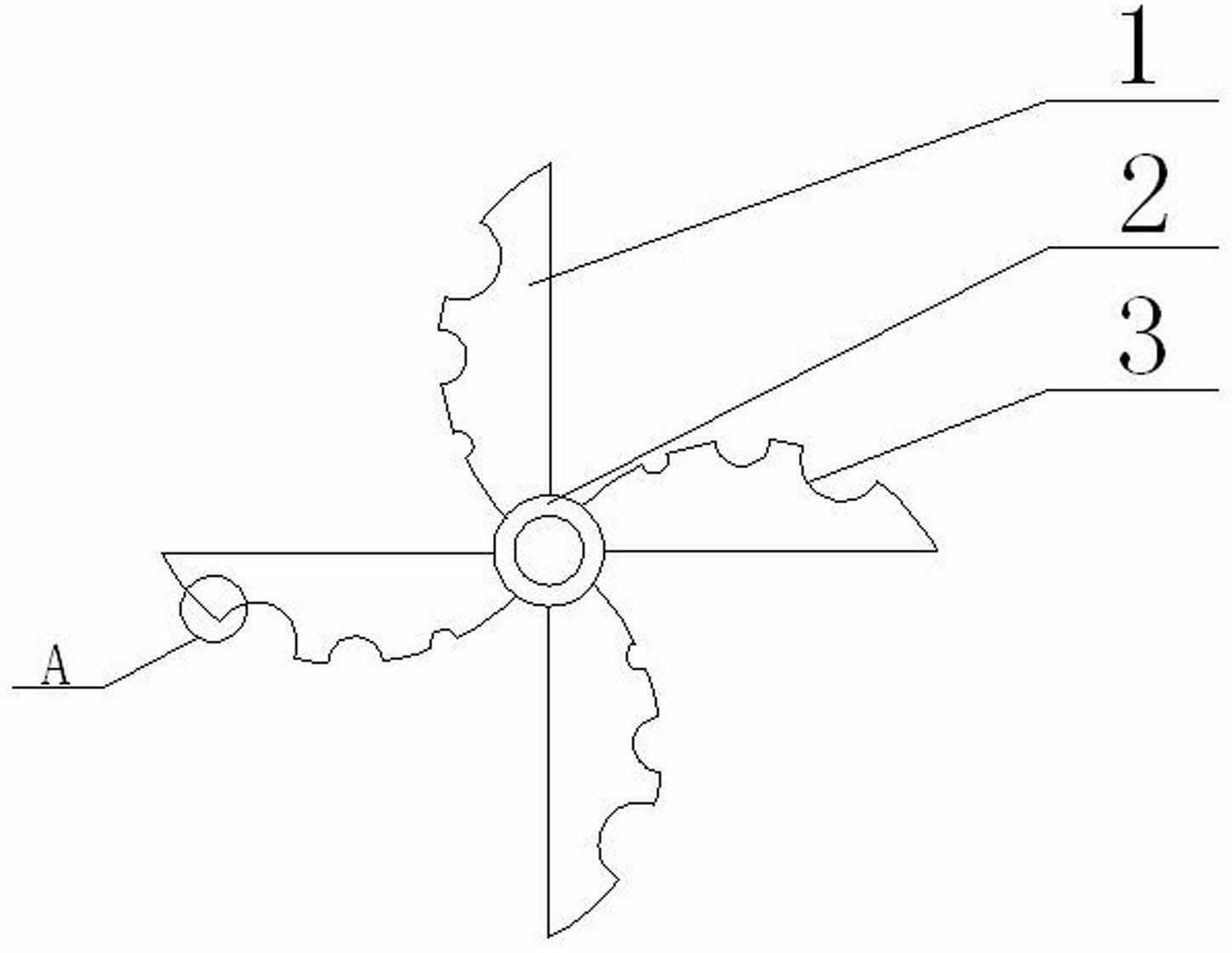

1.一种用于污水处理的粉碎机刀，包括不锈钢轴套(2)，其特征在于：轴套外表面上沿周向均布焊接有四片不锈钢刀片(1)，刀片(1)的投影轮廓具体如下，
刀片(1)投影轮廓的下边线为直线，下边线右端点为点Ⅴ(P5)，左端点为下边线与轴套圆的交点，且下边线的延长线通过轴套圆的圆心，点Ⅴ(P5)到轴套(2)中心的距离为线段Ⅲ(L0)，刃面的投影轮廓线由弧段Ⅰ(b)、弧段Ⅱ(c)和弧段Ⅲ(d)组成，其中弧段Ⅰ(b)是以点Ⅰ(P1)为起点、点Ⅱ(P2)为终点的渐开线，弧段Ⅱ(c)是以点Ⅱ(P2)为起点、点Ⅳ(P4)为终点且最高点为点Ⅲ(P3)的圆弧线，弧段Ⅲ(d)是以点Ⅳ(P4)为起点、点Ⅴ(P5)为终点的摆线;其中点Ⅰ(P1)为刀片(1)刃面轮廓线与轴套圆的交点，且点Ⅰ(P1)与轴套圆圆心的连线与刀片(1)背面投影轮廓线的夹角为起始角(f)，起始角(f)为53°;点Ⅲ(P3)到线段Ⅲ(L0)的距离为线段Ⅰ(H0)，点Ⅱ(P2)距轴套圆圆心的水平距离为线段Ⅳ(L1)，点Ⅱ(P2)距线段Ⅲ(L0)的距离为线段Ⅱ(H1)，点Ⅳ(P4)距点Ⅴ(P5)的水平距离为线段Ⅴ(L3)，点Ⅳ(P4)距线段Ⅲ(L0)的距离同样为线段Ⅱ(H1)，线段Ⅲ(L0)长度：线段Ⅳ(L1)长度：线段Ⅴ(L3)的长度=1：0.27~0.28：0.22~0.23，线段Ⅰ(H0)的长度：线段Ⅱ(H1)的长度=1.24~1.25;
刀片(1)在轴套(2)上的固定方位为刀片(1)整体绕其背面前侧的棱线逆时针旋转，该方向为从刀片尖端向内看时的逆时针方向，该转角为倾角(e)，倾角(e)的大小为6~7°;刃面边缘为锯齿状刃面。
2.根据权利要求1所述的用于污水处理的粉碎机刀，其特征在于：刃面上均布开有若干圆形缺口(3)，缺口(3)圆的圆心位于刃面的轮廓线上，且各个缺口(3)的半径为距离刀片根部越远，直径越大;缺口内的边缘同样为锯齿状刃面。
3.根据权利要求1或2所述的用于污水处理的粉碎机刀，其特征在于：锯齿状刃面的每个齿具体为间距为1.5mm的等边三角形缺口。
4.根据权利要求2所述的用于污水处理的粉碎机刀，其特征在于：锯齿状刃面的每个齿具体为间距为1.5mm的等边三角形缺口，刃面上开有的圆形缺口数量为三个。
说明书
用于污水处理的粉碎机刀
技术领域
本发明涉及用于污水中杂质粉碎的装置，具体为一种用于污水处理的粉碎机刀。
背景技术
污水源热泵型中央空调系统的冷凝(蒸发)器是利用夏季污水源向该换热容器吸收热量，实现空调制冷;冬季通过热泵系统中的换向阀换向，又向该换热容器释放热量，实现采暖。这是利用城市中排放的品质较低，温度恒温，投资较低的废水，来实现污水源热泵型中央空调系统的正常运行。
污水的抽取靠的是污水泵。在处理城市污水时，一般都会在污水处理池前加一个过滤网，将纤维缠绕物等拦在泵的吸入口之前，使得不能进入泵腔，但由于杂质大小不均，仍会有不少杂质进入泵腔，大颗粒、长纤维等杂质往往会堵塞污水泵，甚至破坏污水泵的叶轮，严重影响污水泵甚至污水源热泵型中央空调系统的效率。所以，污水需要先经过粉碎装置处理，把污水中各种尺寸大小的杂质粉碎为细小的杂质，然后经过过滤装置进行过滤，把细小的杂质过滤沉淀。经过这些处理的污水才能进入热交换装置中加以利用。但现有的粉碎装置利用的是碾压等形式的破碎方法，使用时间久了以后仍会出现杂质粘连、缠绕，最终堵塞粉碎装置。
发明内容
本发明为了解决现有的污水处理装置中缺少有效的粉碎装置的问题，提供了一种用于污水处理的粉碎机刀。
本发明是采用如下技术方案实现的：用于污水处理的粉碎机刀，包括不锈钢轴套，轴套外表面上沿周向均布焊接有四片不锈钢刀片，刀片的投影轮廓具体如下，
刀片投影轮廓的下边线为直线，下边线右端点为点Ⅴ，左端点为下边线与轴套圆的交点，且下边线的延长线通过轴套圆的圆心，点Ⅴ到轴套中心的距离为线段Ⅲ，刃面的投影轮廓线由弧段Ⅰ、弧段Ⅱ和弧段Ⅲ组成，其中弧段Ⅰ是以点Ⅰ为起点、点Ⅱ为终点的渐开线，弧段Ⅱ是以点Ⅱ为起点、点Ⅳ为终点且最高点为点Ⅲ的圆弧线，弧段Ⅲ是以点Ⅳ为起点、点Ⅴ为终点的摆线;其中点Ⅰ为刀片1刃面轮廓线与轴套圆的交点，且点Ⅰ与轴套圆圆心的连线与刀片背面投影轮廓线的夹角为起始角，起始角为53°;点Ⅲ到线段Ⅲ的距离为线段Ⅰ，点Ⅱ距轴套圆圆心的水平距离为线段Ⅳ，点Ⅱ距线段Ⅲ的距离为线段Ⅱ，P4距点Ⅴ的水平距离为线段Ⅴ，点Ⅳ距线段Ⅲ的距离同样为线段Ⅱ，线段Ⅲ长度：线段Ⅳ长度：线段Ⅴ的长度=1：0.27~0.28：0.22~0.23，线段Ⅰ的长度：线段Ⅱ的长度=1.24~1.25;
刀片在轴套上的固定方位为刀片整体绕其背部前侧的棱线逆时针旋转，该方向为从刀片尖端向内看时的逆时针方向，该转角为倾角e，倾角e的大小为6~7°;刃面边缘为锯齿状刃面。
刀片背面具体为刀片投影轮廓的下边线对应的平面。刀片的刃面轮廓弧线采用渐开线、圆弧线和摆线的结合，在相同转速的情况下增加刃面切割的线速度和径向切割效果，刀片数量为四片以及刃面轮廓弧线起始角为53°保证了粉碎加工的连续性和加工精度;刃面边缘的锯齿状刃面利于切割毛发等长纤维的杂质;刀片安装方位的倾角利于带动杂质运转，进行粉碎，同时防止刀片旋转时对水流产生过大的轴向压力。
工作时，刀片安装在粉碎机的电动机轴上，位于粉碎装置的过滤网之后，且保证刀片旋转方向为刃面在旋转方向的前方。
本发明的有益效果如下：利用特殊设计的刀片轮廓与刃面，实现了应用于粉碎机上能对污水中不同尺寸杂质进行粉碎。本发明提供了一种简单有效的处理污水中杂质的装置，特别适用于污水中难处理的大颗粒、长纤维等杂质的粉碎，粉碎速度快，切割力矩大，尤其克服了毛发等长纤维容易缠绕于刀片及电动机轴的缺点。本发明设计精妙、可靠实用，一定程度上保证了粉碎机、污水泵以及污水源热泵型中央空调系统的平稳长期运行。
