申请日2011.11.10
公开(公告)日2012.07.11
IPC分类号C02F9/14
摘要
本实用新型涉及一种用于处理淋浴车洗消废水的生化处理仓，包括提升水泵、生化缸、缓冲缸、气泵、生化缸上限水位探头、生化缸下限水位探头、举水器、生化缸曝气器、缓冲缸上限水位探头和缓冲缸下限水位探头、缓冲缸曝气器;提升水泵通过水管连接到生化缸，生化缸与缓冲缸之间也用水管相连接;气泵通过三根导气管分别与生化缸中的举水器、生化缸曝气器以及缓冲缸曝气器相连接;生化缸上限水位探头和生化缸下限水位探头由连接杆固定置于生化缸内，并与提升水泵用电缆连接;缓冲缸上限水位探头和缓冲缸下限水位探头由连接杆固定置于缓冲缸内，并分别由传输电线与水泵连接。
权利要求书

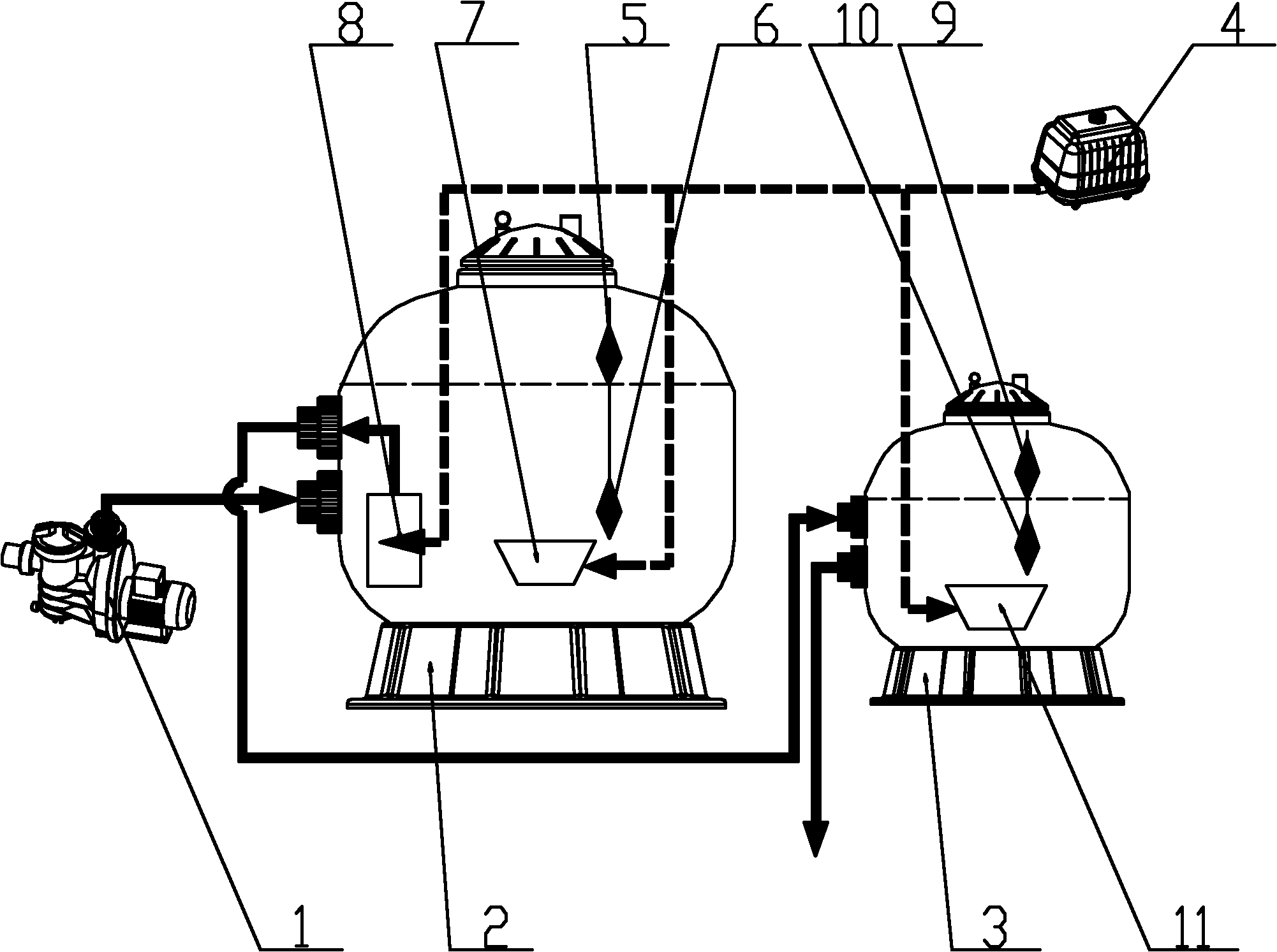

1.一种用于处理淋浴车洗消废水的生化处理仓，其特征在于：该生化处理仓包括提升水泵(1)、生化缸(2)、缓冲缸(3)、气泵(4)、生化缸上限水位探头(6)、生化缸下限水位探头(5)、举水器(8)、生化缸曝气器(7)、缓冲缸上限水位探头(9)和缓冲缸下限水位探头(10)、缓冲缸曝气器(11);
所述生化缸(2)包括缸体、举水器(8)、生化缸曝气器(7)、生化缸上限水位探头(6)、生化缸下限水位探头(5)和多孔玻璃环填料;
所述缓冲缸(3)由缸体、缓冲缸上限水位探头(9)、缓冲缸下限水位探头(10)和缓冲缸曝气器(11)组成，
它们之间的位置连接关系是：提升水泵(1)通过水管连接到生化缸(2)，生化缸(2)与缓冲缸(3)之间也用水管相连接;气泵(4)通过三根导气管分别与生化缸(2)中的举水器(8)、生化缸曝气器(7)以及缓冲缸曝气器(11)相连接;生化缸上限水位探头(6)和生化缸下限水位探头(5)由连接杆固定置于生化缸(2)内，并与提升水泵(1)用电缆连接;缓冲缸上限水位探头(9)和缓冲缸下限水位探头(10)由连接杆固定置于缓冲缸(3)内，并分别由传输电线与水泵(4)连接。
2.根据权利要求1所述的一种用于处理淋浴车洗消废水的生化处理仓，其特征在于：所述的举水器(8)的主体是由一个UPVC圆筒和过滤器构成，UPVC圆筒被上下堵头堵住孔口，并在上下堵头的中心各开1个孔，下堵头中心的孔中插入直径25mm、长度350mm、下部开有4个8mm气孔的UPVC水管，所述的UPVC水管与过滤器相连;UPVC圆筒下部开有一个打气孔，连接气泵(4)的打气管，UPVC圆筒内填满多孔玻璃环。
说明书
一种用于处理淋浴车洗消废水的生化处理仓
技术领域
本实用新型涉及一种污水处理的装置。尤其涉及一种用于处理淋浴车洗消废水的生化处理仓，属于环保技术领域。
背景技术
淋浴车洗消废水主要来源于防化兵洗消分队实施人员洗消作业时产生的废水，目前，防化洗消分队在进行人员洗消作业时，采用淋浴车供水，人员在洗消帐篷内以喷淋洗消的方式进行。根据洗消任务的不同，产生的淋浴车洗消废水具有废水流量大、水质变化大的特点，废水流量最大可达4800L/h。普通训练时废水成分比较简单，可能仅含有少量阴离子洗涤剂及人体皮垢和灰尘等;当执行生化事件类任务后洗消，废水中除了阴离子洗涤剂、皮垢、灰尘外，还会含有有毒化学物质、以及与洗消剂反应后的中间产物及降解产物、大量细菌或病毒等特种污染物质，这些物质在水中一般以悬浮状态或是与合成洗涤剂结合成更稳定的胶体状态存在，采用常规的废水处理工艺难以去除洗消废水中这些特殊污染物。尤其是执行生化事件类任务后的人员洗消废水中有毒有害化学物质，包括直链烷基苯磺酸钠阴离子洗涤剂、有毒有害化学物质及其降解产物等。
目前，国内外处理阴离子洗涤剂、有毒有害化学物质主要采取化学混凝、吸附、电絮凝气浮、臭氧氧化、催化氧化、膜析、生物处理等方法。这些方法直接用于处理淋浴车洗消废水时存在去除效率低(如化学混凝)、设备一次性投资高、运行成本高(如膜析、臭氧氧化、催化氧化等)、占地大、操作复杂等问题，不符合军队实施机动操作的特点，不能满足防化兵执行洗消任务时有效净化人员洗消废水的现实需求。本实用新型本着服务军队，以简单紧凑、操作灵活、安全便捷、处理高效为基本目标，设计了处理特种化学废水的高效生化处理仓。
实用新型内容
本实用新型的目的在于提供一种用于处理淋浴车洗消废水的生化处理仓，以解决执行生 化事件类任务后的人员洗消废水中有毒有害化学物质的生化处理问题，可快速、灵活的实现对洗消废水的处理。
本实用新型是一种用于处理淋浴车洗消废水的生化处理仓，是采用目前最新型的生物流化床技术，用于处理淋浴车洗消废水的生化处理仓，该生化处理仓包括提升水泵、生化缸、缓冲缸、气泵、生化缸上限水位探头、生化缸下限水位探头、举水器、生化缸曝气器、缓冲缸上限水位探头和缓冲缸下限水位探头、缓冲缸曝气器。它们之间的位置连接关系是：提升水泵通过水管连接到生化缸，生化缸与缓冲缸之间也用水管相连接;气泵通过三根导气管分别与生化缸中的举水器、生化缸曝气器以及缓冲缸曝气器相连接;生化缸上限水位探头和生化缸下限水位探头由连接杆固定置于生化缸内，并与提升水泵用电缆连接;缓冲缸上限水位探头和缓冲缸下限水位探头由连接杆固定置于缓冲缸内，并分别由传输电线与水泵连接。
所述生化缸包括缸体、举水器、生化缸曝气器、生化缸上限水位探头、生化缸下限水位探头和多孔玻璃环填料。主要通过控制废水处理的厌氧反应时间和好氧反应时间，实现微生物厌氧、好氧间歇作用，提高去除大部分有机物、氮和磷等污染物的效率。其中生化缸曝气器选用砂芯曝气器，置于生化缸下部，用于提供生化反应好氧微生物所需空气，强化对难降解化学物质的生化处理功能。举水器的顶端距生化缸上部出水口约100mm，通过气泵打气，利用气体自然上升带动水流向上，起到生化缸自动出水的作用。
所述的举水器的主体是由一个长250mm、直径100mm UPVC圆筒和过滤器构成，UPVC圆筒被上下堵头堵住孔口，并在上下堵头的中心各开1个直径25mm的孔，下堵头中心的孔中插入直径25mm、长度350mm、下部开有4个8mm气孔的UPVC水管，并与过滤器相连，过滤器的作用是滤除进入气举器的微生物，以保证生化缸内的微生物不会流失;UPVC圆筒下部开有一个直径10mm的打气孔，连接气泵的打气管，UPVC圆筒内填满多孔玻璃环，多孔玻璃环具有高渗透性，可附着生长多种微生物，同时进行好氧性硝化作用及厌氧性脱氮作用。
所述的生化缸上限水位探头和生化缸下限水位探头由连接杆固定在生化缸内，分别通过传输电线与提升水泵相连，生化缸上限水位探头距生化缸顶部约100mm，当水位到达生化缸上限水位探头位置时，传输信号并关闭提升水泵，生化缸停止进水;生化缸下限水位探头距生化缸底部约50mm，此为生化缸最低水位，当生化缸水位到达生化缸下限水位探头所在位置时，传输信号并开启提升水泵，生化缸进水。
所述缓冲缸由缸体、缓冲缸上限水位探头、缓冲缸下限水位探头和缓冲缸曝气器组成， 主要用于接收从生化缸中流出的第一级处理水，同时对第一级处理水进行再次曝气，进一步去除有机物、氮和磷等污染物。缓冲缸上限水位探头和缓冲缸下限水位探头由连接杆固定在缓冲缸内，分别由传输电线与水泵接。缓冲缸上限水位探头距缓冲缸顶部约100mm，当水位到达缓冲缸上限水位探头位置时，传输信号并关闭水泵，缓冲缸停止进水;缓冲缸下限水位探头距缓冲缸底部约50mm，此为缓冲缸最低水位，当缓冲缸水位到达缓冲缸下限水位探头所在位置时，传输信号并开启水泵，缓冲缸进水。
该装置工作原理及流程如下：
提升水泵使灰水(洗消废水)进入生化缸，水位到达生化缸上限水位时，提升水泵停止工作。此时生化缸内的灰水通过生化缸曝气器快速充氧和沉淀厌氧进行生化处理，并通过举水器将生化缸内的水输送到缓冲缸内，缓冲缸内的水通过缓冲缸曝气器快速充氧。随着生化缸处理后的水流入缓冲缸，生化缸内水位越来越低，到达生化缸下限水位时，提升水泵开启，生化缸重新工作，如此循环往复。
本实用新型为一种用于处理淋浴车洗消废水的生化处理仓，其优点及功效在于：可针对不同水质特点，利用电控系统灵活调节厌氧和好氧工作状态时间，实现可控条件下的特种废水快速、灵活、高效处理，解决了执行生化事件类任务后的人员洗消废水中有毒有害化学物质的生化处理问题，可快速、灵活、有效的实现对洗消废水的处理。
