申请日2011.11.10
公开(公告)日2012.07.04
IPC分类号C02F9/14; C02F1/72; C02F1/32
摘要
本实用新型为一种淋浴车洗消废水处理装置，包括灰水收集袋、提升水泵、生化缸、气泵、缓冲缸、臭氧机、多级泵、火山岩高压缸、第一石英砂-活性碳高压缸、第二石英砂-活性碳高压缸、风机、纳米过滤器、UV消毒器;灰水收集袋与提升水泵相连，提升水泵与生化缸的进水口相连，气泵分别与生化缸、缓冲缸相连，生化缸的出水口与缓冲缸进水口相连，缓冲缸出水口与多级泵进水口相连，臭氧机与缓冲缸出水口相连，多级泵出水口与火山岩高压缸进水口相连，火山岩高压缸、第一石英砂-活性碳高压缸、第二石英砂-活性碳高压缸串联，风机与火山岩高压缸的进水口相连，纳米过滤器与第二石英砂-活性碳高压缸出水口相连，UV消毒器与纳米过滤器出水口相连。
权利要求书

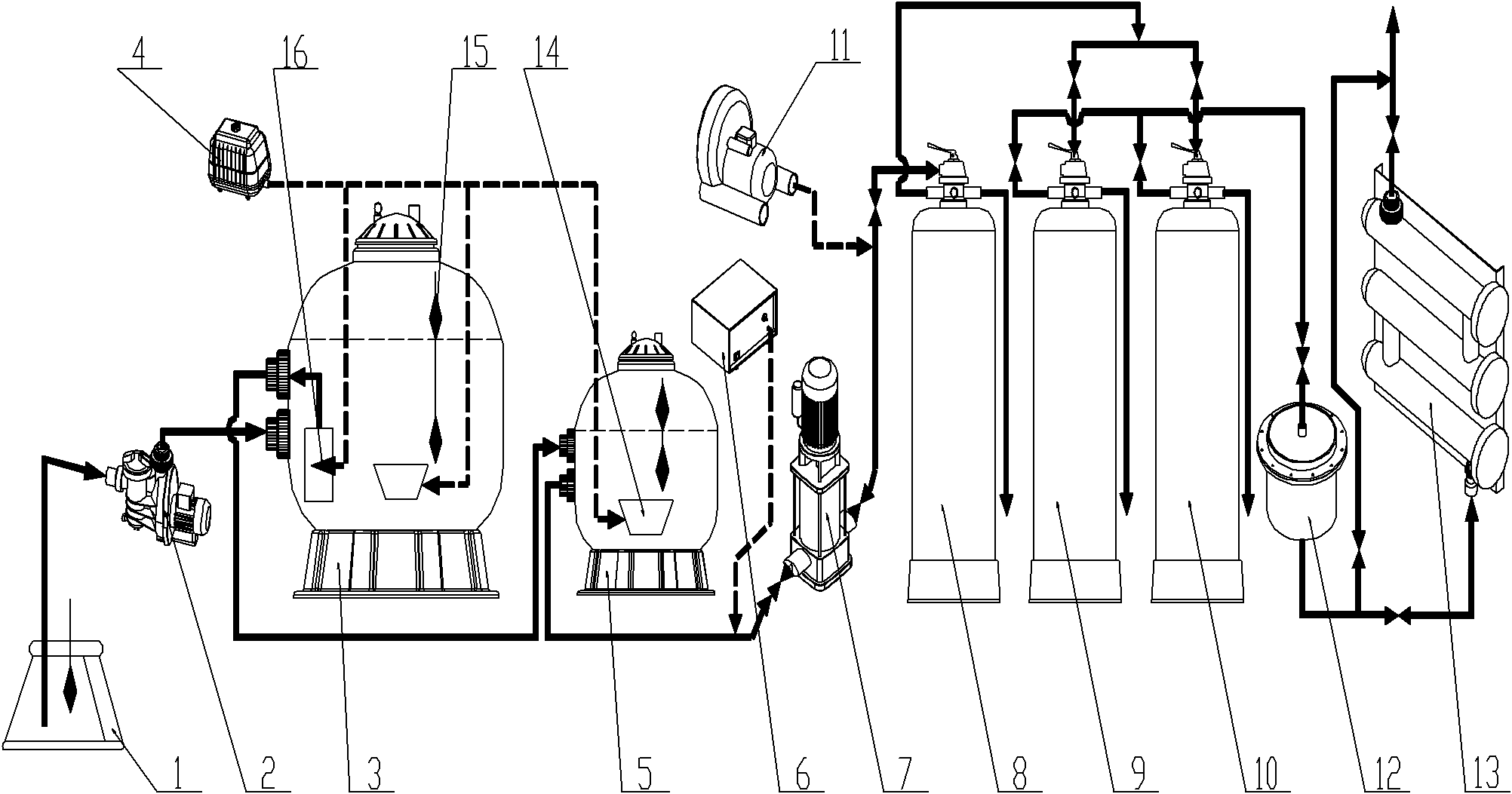

1.一种淋浴车洗消废水处理装置，其特征在于：它包括灰水收集袋(1)、提升水泵(2)、 生化缸(3)、气泵(4)、缓冲缸(5)、臭氧机(6)、多级泵(7)、火山岩高压缸(8)、第一 石英砂-活性碳高压缸(9)、第二石英砂-活性碳高压缸(10)、风机(11)、纳米过滤器(12)、 UV消毒器(13);
它们之间的位置连接关系是：灰水收集袋(1)与提升水泵(2)通过水管相连，提升水 泵(2)与生化缸(3)的进水口通过水管相连，气泵(4)通过导气管分别与生化缸(3)、 缓冲缸(5)相连，生化缸(3)的出水口与缓冲缸(5)进水口相连，缓冲缸(5)出水口与 多级泵(7)进水口相连，臭氧机(6)通过导气管也与缓冲缸(5)出水口相连，多级泵(7) 出水口与火山岩高压缸(8)进水口相连，火山岩高压缸(8)、第一石英砂-活性碳高压缸(9)、 第二石英砂-活性碳高压缸(10)依次串联在一起，风机(11)与火山岩高压缸(8)的进水 口通过导气管相连，纳米过滤器(12)与第二石英砂-活性碳高压缸(10)出水口相连，UV 消毒器(13)与纳米过滤器(12)出水口相连。
2.根据权利要求1所述的一种淋浴车洗消废水处理装置，其特征在于：所述灰水收集 袋(1)，包括可折叠的支架、防渗塑料薄膜、毛发收集器及橡胶水袋;可折叠支架支撑防渗 塑料薄膜，形成可收集灰水的容器;毛发收集器置于灰水收集袋的出水口上。
3.根据权利要求1所述的一种淋浴车洗消废水处理装置，其特征在于：所述UV消毒器 (13)，选用紫外灯消毒器。
说明书
一种淋浴车洗消废水处理装置
技术领域
本实用新型涉及一种淋浴车洗消废水处理装置，属于环境保护与水资源利用技术领域。
背景技术
淋浴车洗消废水主要来源于防化兵洗消分队实施人员洗消作业时产生的废水。目前，防 化洗消分队在进行人员洗消作业时，采用淋浴车供水，人员在洗消帐篷内以喷淋洗消的方式 进行，但目前缺少对洗消废水处理的配套装置。根据洗消任务的不同，产生的淋浴车洗消废 水具有废水流量大、水质变化大的特点，废水流量最大可达4800L/h，如果不经净化装置处 理直接排放会对环境产生巨大的影响。普通训练时废水成分比较简单，可能仅含有少量阴离 子洗涤剂及人体皮垢和灰尘等;当执行生化事件类任务后洗消，废水中除了阴离子洗涤剂、 皮垢、灰尘外，还会含有有毒化学物质、以及与洗消剂反应后的中间产物及降解产物、大量 细菌或病毒等特种污染物质，这些物质在水中一般以悬浮状态或是与合成洗涤剂结合成更稳 定的胶体状态存在，采用常规的废水处理工艺难以去除洗消废水中这些特殊污染物。
目前，国内外没有专门针对防化洗消作业过程中产生的淋浴车洗消废水进行处理的装置 和方法，本实用新型所涉及的淋浴车洗消废水处理工艺是兼顾对有毒有害化学物质和致病微 生物的处理技术。目前，国内外对废水中阴离子洗涤剂、化学物质的处理方法主要有化学混 凝、吸附、电絮凝气浮、臭氧氧化、催化氧化、生物处理等方法;对有害微生物的处理主要 采用氯消毒、化学氧化消毒、臭氧消毒、紫外消毒等方法。这些方法直接用于处理淋浴车洗 消废水时存在去除效率低(如化学混凝)、设备一次性投资高、运行成本高(如膜析、臭氧氧 化、催化氧化等)、占地大、操作复杂等问题。
实用新型内容
本实用新型的目的在于提供一种淋浴车洗消废水处理装置，以解决现有技术中无法针对 防化洗消作业过程中产生的淋浴车洗消废水进行处理的问题。
本实用新型为一种淋浴车洗消废水处理装置，是采用目前最新型的生物流化床技术、控 制技术，针对淋浴车洗消废水特点，用于处理含有特种污染物质的洗消废水的装置。它包括 灰水收集袋、提升水泵、生化缸、气泵、缓冲缸、臭氧机、多级泵、火山岩高压缸、第一石 英砂-活性碳高压缸、第二石英砂-活性碳高压缸、风机、纳米过滤器、UV消毒器等。
它们之间的位置连接关系是：灰水收集袋与提升水泵通过水管相连，提升水泵与生化缸 的进水口通过水管相连，气泵通过导气管分别与生化缸、缓冲缸相连，生化缸的出水口与缓 冲缸进水口相连，缓冲缸出水口与多级泵进水口相连，臭氧机通过导气管也与缓冲缸出水口 相连，多级泵出水口与火山岩高压缸进水口相连，火山岩高压缸、第一石英砂-活性碳高压缸、 第二石英砂-活性碳高压缸依次串联在一起，风机与火山岩高压缸的进水口通过导气管相连， 纳米过滤器与第二石英砂-活性碳高压缸出水口相连，UV消毒器与纳米过滤器出水口相连。
所述灰水收集袋，包括可折叠的支架、防渗塑料薄膜、毛发收集器及橡胶水袋。可折叠 支架支撑防渗塑料薄膜，形成可收集灰水的容器，用于收集淋浴洗消废水。毛发收集器置于 灰水收集袋的出水口上，用于滤除毛发纤维等较大悬浮颗粒物。橡胶水袋用于灰水量过少时 补充水量。
UV消毒器，选用紫外灯消毒器，利用紫外线的灭菌作用，达到进一步杀灭处理后新生水 中残余微生物的目的。
本实用新型的优点及功效在于：可针对不同水质特点，利用电控系统灵活调节厌氧和好 氧工作状态时间，实现可控条件下的特种废水快速、灵活、高效处理，解决了执行生化事件 类任务后的人员洗消废水中有毒有害化学物质的生化处理问题，可快速、灵活、有效的实现 对洗消废水的处理。
