申请日2011.11.10
公开(公告)日2012.07.04
IPC分类号C02F9/04
摘要
本实用新型公开了一种净水处理自动控制装置，包括污水池、一级泵房、二级泵房、消毒剂管、絮凝剂管、混合池、一级沉淀池、二级沉淀池、过滤池、清水池、主控电脑、可编程控制器、液位器、PH检测器和压差检测器，所述清水池设置有PH检测器，所述压差检测器安装在过滤池中，所述的一级泵房、二级泵房、消毒剂管、絮凝剂管、液位器、pH检测器和压差检测器均连接到可编程控制器，可编程控制器与主控电脑连接。本实用新型解决的技术问题在于污水处理系统的自动控制和反馈。本实用新型有效实现对污水处理净化的自动控制和质量监控，提高了污水处理的效率和净水的质量稳定性。
权利要求书
1.一种净水处理自动控制装置，包括污水池、一级泵房、二级泵房、消毒剂管、絮凝剂管、混合池、一级沉淀池、二级沉淀池、过滤池、清水池，污水池通过一级泵房连接至混合池，消毒剂管连接在一级泵房和混合池之间的输水管上，混合池连接有絮凝剂管，混合池连接到一级沉淀池和二级沉淀池，一级沉淀池和二级沉淀池与污泥池之间均设置有排泥管，一级沉淀池和二级沉淀池连接过滤池，过滤池连接到清水池，过滤池与清水池之间的输水管上连接有消毒剂管，清水池连接到二级泵房，其特征在于：所述的净水处理自动控制装置还包括主控电脑、可编程控制器、液位器、PH检测器和压差检测器，所述的混合池、过滤池以及清水池均设置有液位器，所述清水池设置有PH检测器，所述压差检测器安装在过滤池中，所述的一级泵房、二级泵房、消毒剂管、絮凝剂管、液位器、PH检测器和压差检测器均连接到可编程控制器，可编程控制器与主控电脑连接。
说明书
一种净水处理自动控制装置
技术领域
本实用新型公开了一种水处理装置，特别是一种净水处理自动控制装置。
背景技术
为使污水达到排水某一水体或再次使用的水质要求，并对其进行净化的过程。污水处理被广泛应用于建筑、农业,交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。按污水来源分类，污水处理一般分为生产污水处理和生活污水处理。生产污水包括工业污水、农业污水以及医疗污水等，而生活污水就是日常生活产生的污水,是指各种形式的无机物和有机物的复杂混合物，包括：①漂浮和悬浮的大小固体颗粒;②胶状和凝胶状扩散物;③纯溶液。
按污水的性质来分，水的污染有两类：一类是自然污染;另一类是人为污染。当前对水体危害较大的是人为污染。水污染可根据污染杂质的不同而主要分为化学性污染、物理性污染和生物性污染三大类。污染物主要有：(1)未经处理而排放的工业废水;(2)未经处理而排放的生活污水;(3)大量使用化肥、农药、除草剂的农田污水;(4)堆放在河边的工业废弃物和生活垃圾;(5)水土流失;(6)矿山污水。
污水处理为净水需要对处理水进行不间断检测，监控水的质量是否符合生产排放使用标准，采用人力进行人工监控对水质的监控存在间断性，对人力的要求比较高。
发明内容
为解决上述问题，本实用新型公开了一种净水处理自动控制装置，有效实现对污水处理净化的自动控制和质量监控，并根据检测监控的结果对进行调整与管理，提高了污水处理的效率和净水的质量稳定性。

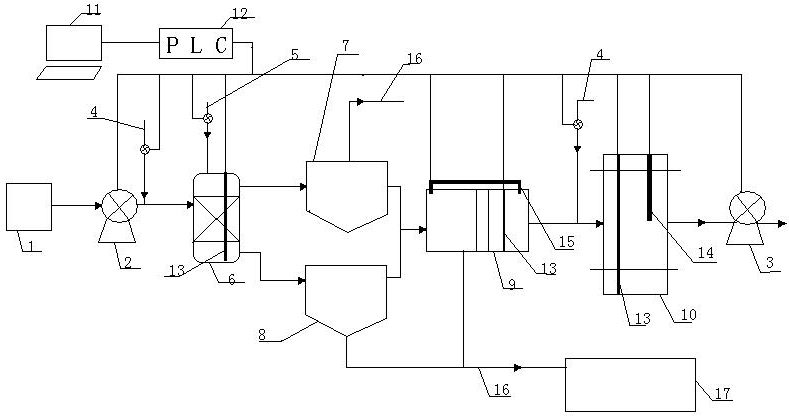

本实用新型公开的净水处理自动控制装置，包括污水池、一级泵房、二级泵房、消毒剂管、絮凝剂管、混合池、一级沉淀池、二级沉淀池、过滤池、清水池，污水池通过一级泵房连接至混合池，消毒剂管连接在一级泵房和混合池之间的输水管上，混合池连接有絮凝剂管，混合池连接到一级沉淀池和二级沉淀池，一级沉淀池和二级沉淀池与污泥池之间均设置有排泥管，一级沉淀池和二级沉淀池连接过滤池，过滤池连接到清水池，过滤池与清水池之间的输水管上连接有消毒剂管，清水池连接到二级泵房，净水处理自动控制装置还包括主控电脑、可编程控制器、液位器、PH检测器和压差检测器，混合池、过滤池以及清水池均设置有液位器，清水池设置有PH检测器，压差检测器安装在过滤池中，一级泵房、二级泵房、消毒剂管、絮凝剂管、液位器、PH检测器和压差检测器均连接到可编程控制器，可编程控制器与主控电脑连接。通过本实用新型公开的净水处理自动控制装置，有效实现对污水处理净化的自动控制和质量监控，并根据检测监控的结果对进行调整与管理，提高了污水处理的效率和净水的质量稳定性，提高了水处理检测跟踪的效率。
