申请日2011.11.10
公开(公告)日2012.07.11
IPC分类号C02F1/78
摘要
一种臭氧水处理高效利用装置，是由臭氧发生器、气水混合器组成，其特征是臭氧发生器输出口由管道与臭氧增压装置的冷却箱内增压筒的臭氧进口连接，增压筒的出口由管道与气水混合器进口连接。本实用新型通过对臭氧增压，进入气水混合器后形成臭氧水气泡，在污水中由于比表面积增大，使臭氧与污物充分接触并起反应，提高了臭氧的利用率，使臭氧的利用率达到50%-70%。
权利要求书
1.一种臭氧水处理高效利用装置，是由臭氧发生器、气水混合器组成，其特征是臭氧发生器(1)输出口由管道与臭氧增压装置(2)的冷却箱(4)内增压筒(5)的臭氧进口连接，增压筒(5)的出口由管道与气水混合器(3)进口连接。

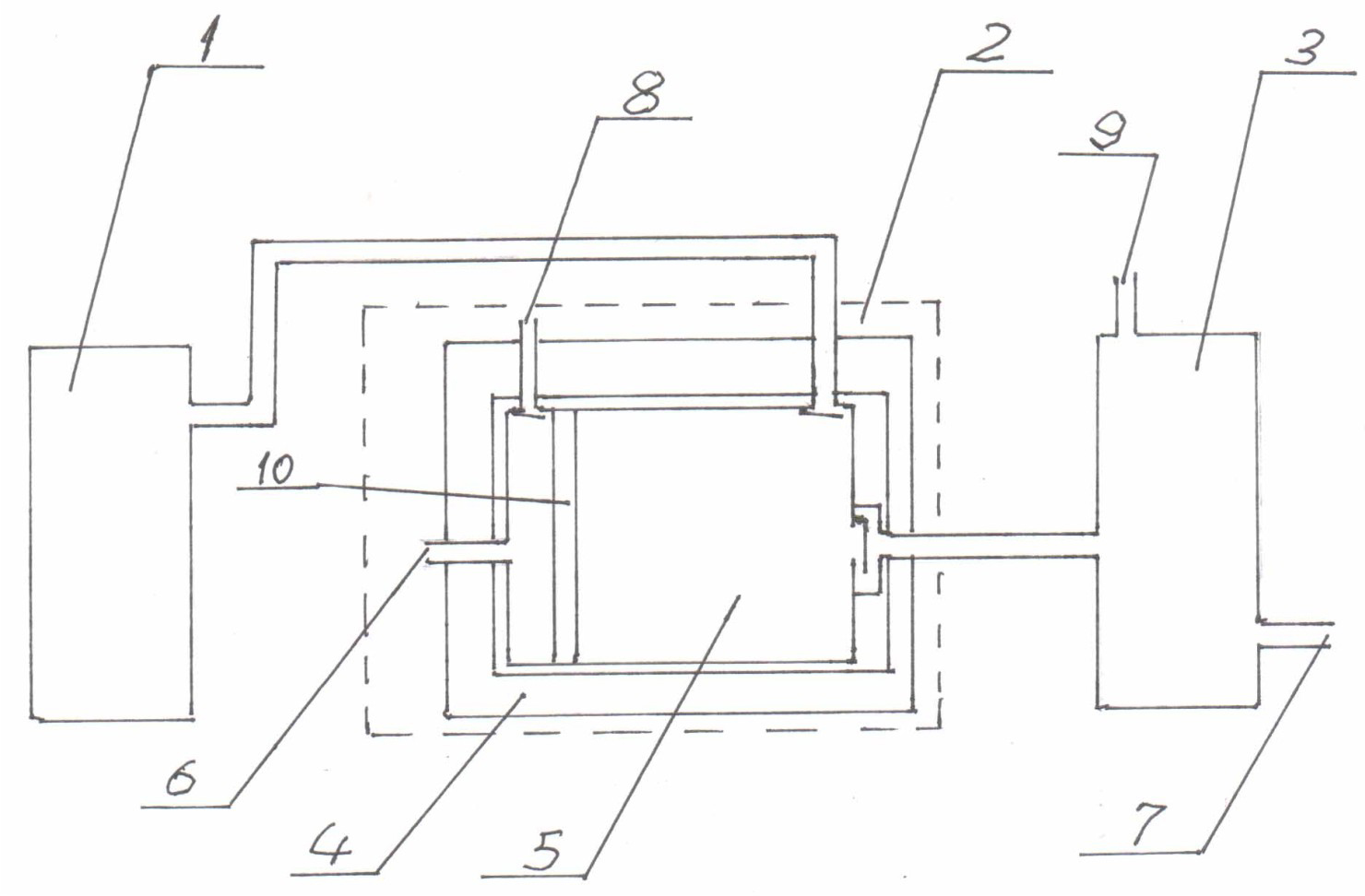

2.根据权利要求1所述臭氧水处理高效利用装置，其特征是臭氧增压装置(2)的冷却箱(4)内增压筒(5)一端设有压缩空气进气口(6)及带反向阀的废气出口(8)，增压筒(5)内设有活塞(10)，活塞(10)在增压筒(5)内滑动，增压筒(5)另一端设有带反向阀的臭氧进口及带活动门的出口。
说明书
臭氧水处理高效利用装置
技术领域
本实用新型属于利用臭氧进行水处理设施中，提高臭氧利用率的臭氧水处理高效利用装置。
背景技术
臭氧(O3)是目前发现最强的强氧化剂之一，是广谱、高效、快速的杀菌剂，同时还具有催化、脱色、除臭等作用。当前在各行业中的应用主要是消毒、杀菌、净化。近年来，在污水处理和自来水净化等行业中也大力推广应用，尤其是在高浓度难降解的废水处理中大显身手，它是二十一世纪治理环境污染的关键技术之一。但是，由于臭氧存在的强氧化、腐蚀性和遇水极不稳定等特性，致使其利用率极低，目前臭氧的利用率仅为8%-10%，造成使用成本特别高的情况发生，严重制约了臭氧在水处理中的应用及发展。当前常用的方法是臭氧发生器产生的臭氧，通过加压后进入微孔曝气机进行曝气，这种方法可使臭氧的利用率有所提高，最高也达不到15%。因为在加压过程中会使臭氧迅速分解，损耗高达60%以上，再加上目前的曝气机产生的气泡较大，进入水体又要分解挥发大部分臭氧，故需加以改进。
实用新型内容
本实用新型的目的是提供一种在污水和自来水净化处理过程中提高臭氧利用率的臭氧水处理高效利用装置。
本实用新型的技术方案是：一种臭氧水处理高效利用装置，是由臭氧发生器、气水混合器组成，其特征是臭氧发生器输出口由管道与臭氧增压装置的冷却箱内增压筒的臭氧进口连接，增压筒的出口由管道与气水混合器进口连接。臭氧发生器产生的臭氧，通过臭氧增压装置，进入气水混合器后，输入被处理的水中，使臭氧全部参与反应，从而达到高效进行处理的目的。臭氧增压装置是由安在冷却箱中的增压筒组成，增压筒采用压缩空气为动力，类似民间风箱结构和原理，对臭氧进行增压，当臭氧气体压力增高后进入气水混合器，形成臭氧水气泡，由出口排出进入污水，这时比表面积增大，使臭氧与污染物充分接触并起反应，提高了臭氧的利用率，使臭氧的利用率达到50%-70%。本实用新型解决了臭氧加压过程中会导致迅速分解造成高损耗的难题，填补了臭氧无法实现高利用率的空白。
