申请日2012.12.18
公开(公告)日2013.05.29
IPC分类号B01D21/24
摘要
本案公开了一种污水处理厂最终沉淀池排泥管空压疏通装置，它包括最终沉淀池，最终沉淀池周边设有传动刮吸泥机，其特征在于：所述传动刮吸泥机走廊下方排放有至少一根反冲供气管，该反冲供气管处向下分布有若干移动式软管，所述移动式软管与下方的排泥管一一对应，当有杂物进入排泥管后造成堵塞排泥管时，采用压缩空气引入排泥管帮助疏通杂物，压缩空气来自生物处理池的供气管道，最终实现反冲系统疏通排泥管，效果显著，具有很好的实用性。
权利要求书

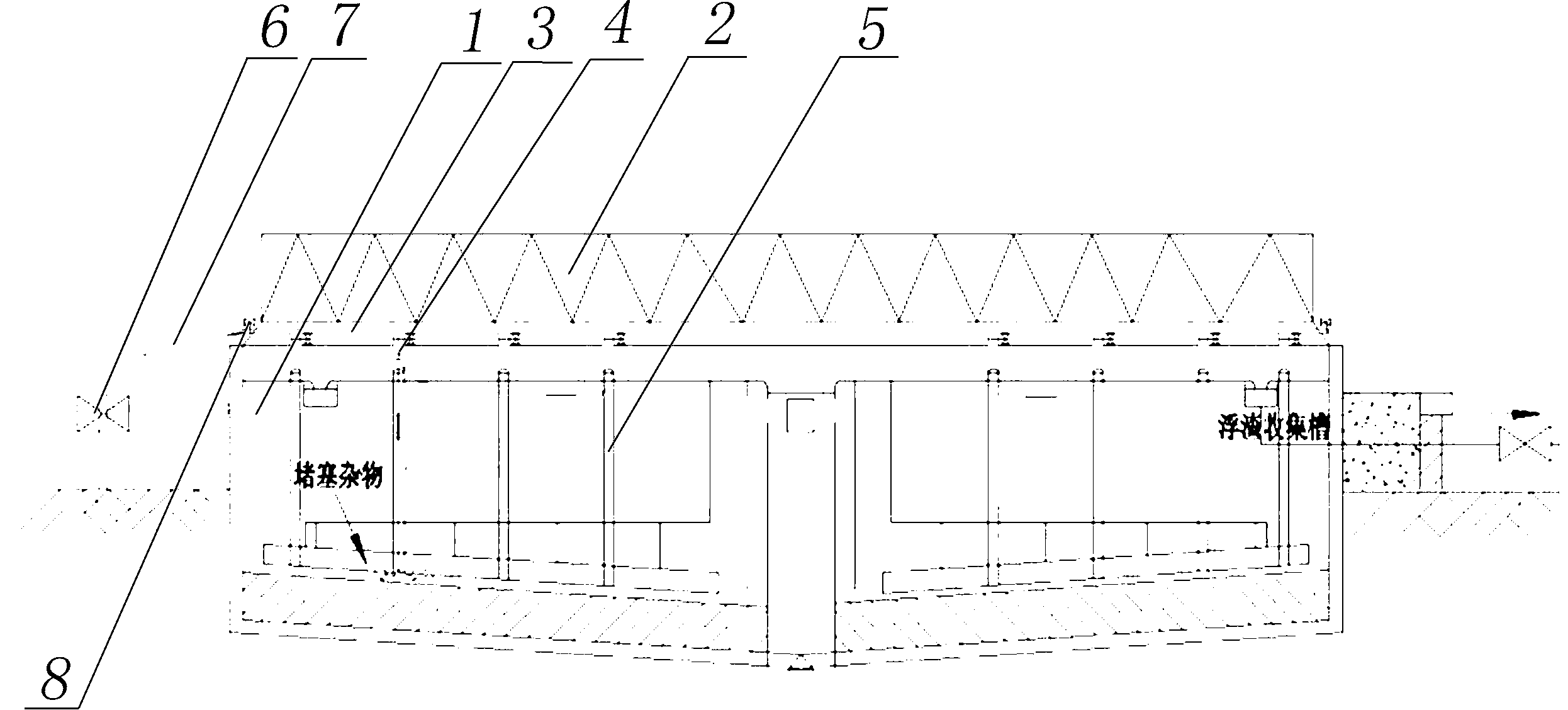

1.一种污水处理厂最终沉淀池排泥管空压疏通装置，它包括最终沉淀池(1)，最终沉淀池(1)周边设有传动刮吸泥机(2)，其特征在于：所述传动刮吸泥机(2)走廊下方排放有至少一根反冲供气管(3)，该反冲供气管(3)处向下分布有若干移动式软管(4)，所述移动式软管(4)与下方的排泥管(5)一一对应。
2.根据权利要求1所述的一种污水处理厂最终沉淀池排泥管空压疏通装置 ，其特征在于：所述反冲供气管(3)的进气端与生物处理供气系统(6)连接。
3.根据权利要求1所述的一种污水处理厂最终沉淀池排泥管空压疏通装置 ，其特征在于：所述反冲供气管(3)通过橡胶软管(7)与生物处理供气系统(6)连接，反冲供气管(3)与橡胶软管(7)的连接端设有调节气阀(8)。
说明书
一种污水处理厂最终沉淀池排泥管空压疏通装置
技术领域
本实用新型涉及污水处理系统的技术领域，具体地说是一种污水处理厂最终沉淀池排泥管空压疏通装置 ，特别涉及其机械结构。
背景技术
最终沉淀池排泥是否畅通，关系到整个污水处理系统的稳定，影响到出水水质。污泥的排除一般是连续进行的。对于依靠水位差的排泥阀，当排泥过程中出现排泥管堵塞，就将影响到最终沉淀池的运行，乃至污水处理厂的运行。
发明内容
本实用新型的目的在于提供一种污水 处理厂最终沉淀池排泥管空压疏通装置，其采用压缩空气引入排泥管帮助疏通杂物，确保整个污水处理系统的稳定运行，克服了现有烧水式茶座中存在的缺点和不足。
为了实现上述目的，本实用新型的技术方案是：一种污水处理厂最终沉淀池排泥管空压疏通装置，它包括最终沉淀池，最终沉淀池周边设有传动刮吸泥机，其特征在于：所述传动刮吸泥机走廊下方排放有至少一根反冲供气管，该反冲供气管处向下分布有若干移动式软管，所述移动式软管与下方的排泥管一一对应。
本案公开了一种污水处理厂最终沉淀池排泥管空压疏通装置，当有杂物进入排泥管后造成堵塞排泥管时，采用压缩空气引入排泥管帮助疏通杂物，压缩空气来自生物处理池的供气管道，最终实现反冲系统疏通排泥管，效果显著，具有很好的实用性。
