申请日2012.12.18
公开(公告)日2013.05.22
IPC分类号C02F3/34; C02F3/30
摘要
本实用新型提供一种微动力微电荷污水处理装置，其设有配水室和反应池室，配水室通过配水管与反应池室连接，反应池室内设有与配水室连通的电荷水槽，配水室、配水管、反应池室和电荷水槽构成水循环回路，该水循环回路中设有至少一个能向污水产生金属阳离子的电荷装置，通过微弱的电流使金属能够连续氧化反应，使污染物彻底分解、降解，生成稳定的磷酸盐、无机盐及其络合物沉淀;采用并联或者串联装置结构适应处理不同的水量、水质，水质达到要求时才排放，无需排放有机污泥，克服处理污泥的大难题，低能耗情况下达到无害化、净化、节能清洁环保的目的。
权利要求书

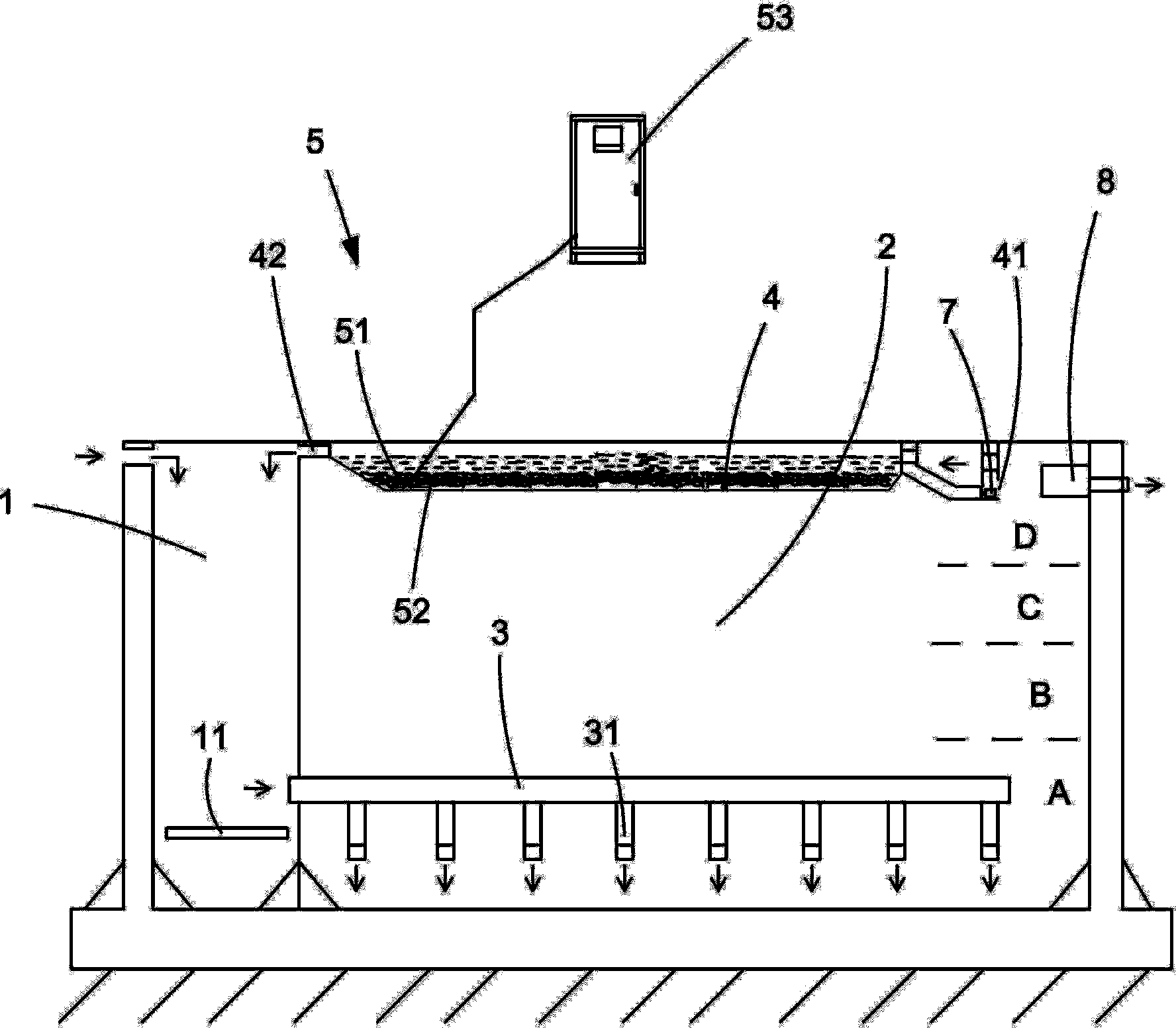

1.一种微动力微电荷污水处理装置，其设有配水室(1)和反应池室(2)，其特征在于：所述配水室(1)通过配水管(3)与反应池室(2)连接，反应池室(2)内设有与配水室(1)连通的电荷水槽(4)，所述配水室(1)、配水管(3)、反应池室(2)和电荷水槽(4)构成水循环回路，该水循环回路中设有至少一个能向污水产生金属阳离子的电荷装置(5)。
2.根据权利要求1所述的微动力微电荷污水 处理装置，其特征在于：所述电荷装置(5)包括金属介质(51)、中性导电连接端子(52)和直流电源配电器(53)，其中，直流电源配电器(53)的正极连接金属介质(51)，所述直流电源配电器(53)的负极连接中性导电连接端子(52)。
3.根据权利要求2所述的微动力微电荷污水处理装置，其特征在于：所述金属介质(51)为成型金属块或金属丝。
4.根据权利要求2所述的微动力微电荷污水处理装置，其特征在于：所述金属介质(41)为金属屑，该金属屑通过捆扎或堆叠式的自然连接或定向磁场连接形成通电导体。
5.根据权利要求1所述的微动力微电荷污水处理装置，其特征在于：所述配水管(3)位于所述配水室(1)和反应池室(2)的底部位置，所述配水室(1)内设有曝气器(11)。
6.根据权利要求5所述的微动力微电荷污水处理装置，其特征在于：所述配水管(3)位于所述反应池室(2)内的部分设有若干根排水管(31)，每一根排水管(31)的出水口方向均朝向反应池室(2)的池底部。
7.根据权利要求1所述的微动力微电荷污水处理装置，其特征在于：所述电荷水槽(4)设有进水槽口(41)和出水槽口(42)，其中，所述进水槽口(41)处设有推流器(43)，所述出水槽口(42)连接配水室(1)。
8.根据权利要求7所述的微动力微电荷污水处理装置，其特征在于：所述电荷水槽(4)位于所述反应池室(2)的上端部。
9.根据权利要求1所述的微动力微电荷污水处理装置，其特征在于：所述反应池室(2)的侧壁处设有排水口，所述排水口设有排水器(8)。
10.根据权利要求1所述的微动力微电荷污水处理装置，其特征在于：所述中性导电连接端子(52)为碳棒。
说明书
一种微动力微电荷污水处理装置
技术领域
本实用新型涉及污水处理领域，一种微动力微电荷污水处理装置。
背景技术
在有机废水处理，普遍采用活性污泥法进行处理，活性污泥的微生物的作用下将污水中的淀粉、纤维、碳水化合物等有机物、悬浮污染物和可溶性有机物水解为有机酸，对于大分子有机物则分解为小分子有机物，不溶性的有机物转化成可溶性有机物，当这些有机物经水解后进一步在反应器里进行氧化分解。蛋白质、脂肪等污染物进行氨化(有机链上的N或氨基酸中的氨基)游离出氨(NH3、NH4+)，有氧的硝化作用将NH3-N(NH4+)氧化为NO3-，缺氧时反硝化作用将NO3-还原为分子态氮(N2)完成C、N、O在生态中的循环，实现污水无害化处理。
然而，这种处理方式处理，往往需要排放大量富含磷物质及各类微量的无机盐的活性污泥，这类活性污泥有大量的有机物。目前对这类污泥主要采用卫生填埋、焚烧或干化填埋，也有发酵、固化、生物处理回用等，但是其二次污染大而且处理成本高，特别城市污水处理厂排放的污泥量更大，根本无法有效地安置和处理。对此，人们在该类污水处理中投入铁、铝盐或者铁、铝等金属，有效地使稳定的磷酸盐及其他无机盐沉淀，同时提高污泥的活性、加快反应速度、提高反应效率，使有机污泥完全分解、降解。然而反应中投入铁、铝表面很容钝化、同时很容形成稳定络合物及凝胶物质等结垢导致金属铁等无法连续进行有效的反应，失去其功效。
发明内容
本实用新型提供一种微动力微电荷污水处理装置，加入微弱电荷解决金属表面的钝化问题，最终实现有效加快污水彻底净化目的。
本实用新型其设有配水室和反应池室，所述配水室通过配水管与反应池室连接，反应池室内设有与配水室连通的电荷水槽，所述配水室、配水管、反应池室和电荷水槽构成水循环回路，该水循环回路中设有至少一个能向污水产生金属阳离子的电荷装置。
所述电荷装置包括金属介质、中性导电连接端子和直流电源配电器，其中，直流电源配电器的正极连接金属介质，所述直流电源配电器的负极连接中性导电连接端子。
所述金属介质为成型金属块或金属丝。
所述金属介质为金属屑，该金属屑通过捆扎或堆叠式的自然连接或定向磁场连接形成通电导体。
所述中性导电连接端子为碳棒。
所述配水管位于所述配水室和反应池室的底部位置，所述配水室内设有曝气器。
所述配水管位于所述反应池室内的部分设有若干根排水管，每一根排水管的出水口方向均朝向反应池室的池底部。
所述电荷水槽设有进水槽口和出水槽口，其中，所述进水槽口处设有推流器，所述出水槽口连接配水室。
所述电荷水槽位于所述反应池室的上端部;
所述反应池室的侧壁处设有排水口，所述排水口设有排水器。
所述反应池室的侧壁处设有排水口，所述排水口设有排水器。
本实用新型的有益效果在于：配水室通过一配水管与反应池室连接，反应池室内设有与配水室连通的电荷水槽，电荷水槽内铺设有能产生金属离子的电荷装置，所述配水室、配水管、反应池室和电荷水槽构成水循环回路，直流电源配电器的正极连接金属物质，负极连接中性导电连接端子，构成电流回路电化学的作用而连续产生离子。
