申请日2012.12.18
公开(公告)日2013.06.05
IPC分类号C02F103/12; C02F1/38
摘要
本实用新型公开了一种陶瓷业污水净化循环利用系统，包括污水排放口、污水池、离心机、清水池、高位储水池、厂区取水口和水管，所述污水排放口与污水池通过水管连接，污水池与离心机通过水管连接，离心机与清水池通过水管连接，清水池与高位储水池通过水管连接，高位储水池与厂区取水口通过水管连接。采用本实用新型可净化循环利用陶瓷业产生的污水，并且系统结构简单、全自动化、节省人力、节水效果明显，大大的降低陶瓷企业生产成本和大幅度提高水资源利用率。
权利要求书
1.一种陶瓷业污水净化循环利用系统，其特征在于，包括污水排放口、污水池、离心机、清水池、离心水泵、高位储水池、厂区取水口和水管;所述污水排放口与污水池通过水管连接，污水池与离心机通过水管连接，离心机与清水池通过水管连接，清水池与高位储水池通过水管连接，高位储水池与厂区取水口通过水管连接。
2.根据权利要求1所述的陶瓷业污水净化循环利用系统，其特征在于，离心机与污水池连接水管的一端设置在污水池的顶端。
3.根据权利要求1所述的陶瓷业污水净化循环利用系统，其特征在于，所述离心机还包括出渣口和输送机，所述出渣口与输送机连接。
4.根据权利要求1所述的陶瓷业污水净化循环利用系统，其特征在于，所述离心机设置在清水池上方。
5.根据权利要求1所述的陶瓷业污水 净化循环利用系统，其特征在于，所述高位储水池的底端高于厂区取水口的水平位置。
说明书
一种陶瓷业污水净化循环利用系统
技术领域
本实用新型涉及一种水资源循环利用系统，尤其涉及的是一种陶瓷业污水净化循环利用系统。
背景技术
目前陶瓷行业的生产需要耗用大量的水，现有的污水处理系统主要是利用柱塞泵将污水压入板框式压滤机对污水进行过滤，但是这种污水处理系统赶不上生产的需要，处理污水的能力差、效率低、用人多，板框式压滤机需要大概两个小时换一次滤布，工人操作强度大，而且污水处理后纯净度低，不能循环利用，造成水资源大大的浪费并且提高陶瓷企业的生产成本。
因此，现有技术还有待于改进和发展。
发明内容
本实用新型的目的在于提供一种陶瓷业污水净化循环利用系统，旨在解决现有污水处理系统处理污水能力差、效率低、用人多、工人操作强度大和污水处理后纯度低不能循环利用等技术问题。

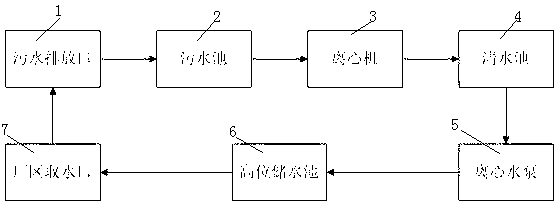

本实用新型的技术方案如下：一种陶瓷业污水净化循环利用系统，其中，包括污水排放口、污水池、离心机、清水池、离心水泵、高位储水池、厂区取水口和水管;所述污水排放口与污水池通过水管连接，污水池与离心机通过水管连接，离心机与清水池通过水管连接，清水池与高位储水池通过水管连接，高位储水池与厂区取水口通过水管连接。
所述的陶瓷业污水净化循环利用系统，其中，离心机与污水池连接水管的一端设置在污水池的顶端。
所述的陶瓷业污水净化循环利用系统，其中，所述离心机还包括出渣口和输送机，所述出渣口与输送机连接。
所述的陶瓷业污水净化循环利用系统，其中，所述离心机设置在清水池上方。
所述的陶瓷业污水净化循环利用系统，其中，所述高位储水池的底端高于厂区取水口的水平位置。
本实用新型的有益效果：本实用新型通过对原污水处理系统合理优化，采用离心分离机把污水中的杂质与水分离，分离后水排进清水池，杂质用车运走，水进入清水池后用离心水泵把水排到高位储水池，再由高位储水池回流到厂区取水口实现水的净化循环利用。本陶瓷业污水净化循环利用系统结构简单，效果明显，每日大约能节约新水200吨，明显减少了陶瓷企业用水量和污水排放量，而且系统全自动化，节省人力，大大的降低陶瓷企业的生产成本。
