申请日2011.12.17
公开(公告)日2012.10.03
IPC分类号C02F9/02; C02F103/16; C02F1/52; C02F1/28
摘要
本实用新型涉及一种钢丝电镀锌污水处理装置，包括进水管、净化池、自吸泵、过滤罐、出水管、水位极限装置，净化池内由溢流墙和吸附墙分隔为沉淀池、过渡池、存储池三个区域，沉淀池与进水管连接，存储池与自吸泵连接，自吸泵与过滤罐连接，过滤罐与出水管连接，存储池内还设有水位极限装置，水位极限装置与自吸泵连接。与现有技术相比，本实用新型的优点是：简单实用，节能环保，自投入应用以来，硫酸锌等溶剂消耗下降约8%。
权利要求书
1.一种钢丝电镀锌污水处理装置，其特征在于，包括进水管、净化池、自吸泵、过滤罐、出水管、水位极限装置，所述的净化池内由溢流墙和吸附墙分隔为沉淀池、过渡池、存储池三个区域，沉淀池与进水管连接，存储池与自吸泵连接，自吸泵与过滤罐连接，过滤罐与出水管连接，存储池内还设有水位极限装置，所述的水位极限装置与自吸泵连接。
2.根据权利要求1所述的一种钢丝电镀锌污水处理装置，其特征在于，所述的吸附墙采用固体活性炭制成。
3.根据权利要求1或2所述的一种钢丝电镀锌污水处理装置，其特征在于，所述的过滤罐中设置有过滤棒。
4.根据权利要求3所述的一种钢丝电镀锌污水处理装置，其特征在于，所述的过滤棒为过滤布包裹石棉构成。
说明书
一种钢丝电镀锌污水处理装置
技术领域
本实用新型涉及一种污水处理装置，特别涉及一种钢丝电镀锌生产线含锌污水处理装 置。
背景技术
钢丝电镀生产过程中会产生含锌离子的污水，其中包括：槽体渗漏造成的含锌镀液外 流;生产线镀槽周围、各种管阀表面会有大量含锌酸盐的结晶，冲洗掉结晶的下水中含有 大量锌离子;钢丝生产工艺流程中，出镀液槽后有一个热水清洗的工艺环节，一般情况下， 热水在热水槽内子母槽之间进行循环，但随着各种杂质的增多，水质泛黄，影响电镀钢丝 表面质量，需要更换新水而将含锌的污水排放。
以上提到的这些含锌污水都流入下水管线，据化验，污水中硫酸锌浓度在60～80g/l 范围之间，是生产线上镀槽硫酸锌浓度(650～750g/l之间)的十分之一。如果直接外排 至下水管线，会造成重金属锌离子污染下水。也可以使用污水处理站处理污水，建立污水 处理站，使用处理药剂，使溶液中锌离子以沉淀形式不溶于水，再经各种物理及化学方法 的层层处理，使水最终符合外排的指标;其弊端是成本高，其中的药剂、污水处理设备、 人工成本等处理费用高，增加企业负担。
发明内容
本实用新型的目的是提供一种钢丝电镀锌污水处理装置，它将钢丝电镀产生的含锌污 水经过沉淀后再经过活性炭和过滤罐的双重过滤后，再重新引回到生产线，使污水得到回 收并再利用，节能环保。
为实现上述目的，本实用新型通过以下技术方案实现：

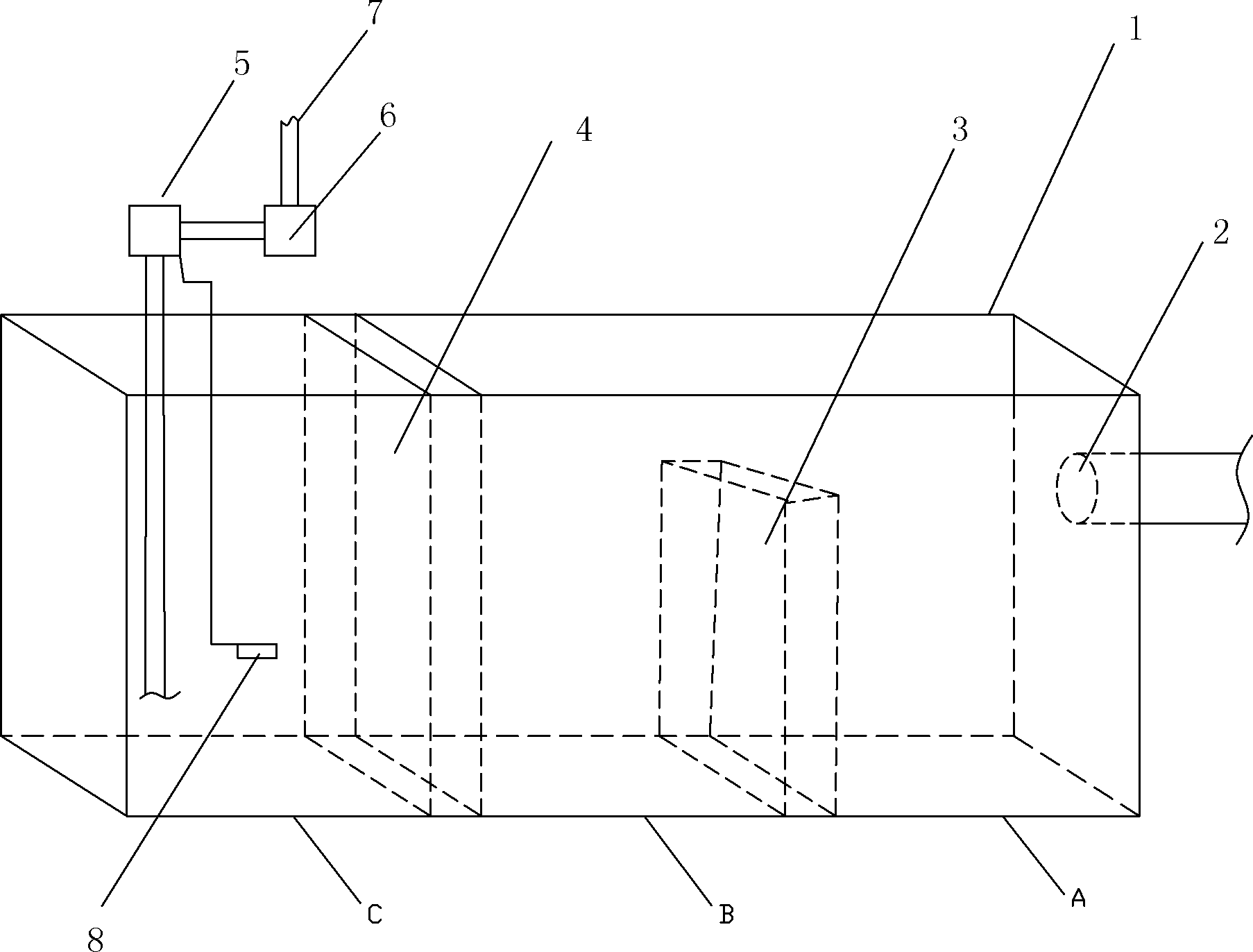

一种钢丝电镀锌污水处理装置，包括进水管、净化池、自吸泵、过滤罐、出水管、水 位极限装置，所述的净化池内由溢流墙和吸附墙分隔为沉淀池、过渡池、存储池三个区域， 沉淀池与进水管连接，存储池与自吸泵连接，自吸泵与过滤罐连接，过滤罐与出水管连接， 存储池内还设有水位极限装置，所述的水位极限装置与自吸泵连接。
所述的吸附墙采用固体活性炭制成。
所述的过滤罐中设置有过滤棒。
所述的过滤棒为过滤布包裹石棉构成。
与现有技术相比，本实用新型的有益效果是：它将钢丝电镀产生的含锌污水经过沉淀 后，再经过活性炭和过滤罐的双重过滤后，其中锌离子浓度仍未减少，再将过滤后的清水 重新引回到生产线，使污水得到回收并再利用，节能环保，本实用新型投入应用以来，硫 酸锌等溶剂消耗下降约8%。
