申请日2011.12.16
公开(公告)日2012.10.10
IPC分类号C02F11/12
摘要
本实用新型公开了一种可高效处理污泥的污泥干化场，污泥干化场从下至上铺设有配水管、微孔滤砖层和炉渣层，配水管连接有抽滤设备，抽滤设备连接出水管，在污泥干化场的围墙的上端设有进泥管，由于采用了抽滤设备，可极大地提高污泥处理负荷，从而推进污泥干化的速率和脱水的效果，将污泥干化场隔成两个以上的区域，可以轮换工作或者处理不同批次的污泥，进一步设置反冲洗设备，可用于微孔滤砖层堵塞后的反洗截污，保证微孔滤砖层处于良好的工作状态，另外，本实用新型提供的污泥干化场结构设置简单，对于节省占地面积、节约投资、节能降耗具有现实意义。
权利要求书
1.一种可高效处理污泥的污泥干化场，其特征在于：污泥干化场(1)从下至上铺设有配水管(3)、微孔滤砖层(9)和炉渣层(10)，配水管(3)连接有抽滤设备(4)，抽滤设备(4)连接出水管(5)，在污泥干化场(1)的围墙(8)的上端设有进泥管(2)。
2.按照权利要求1所述的污泥干化场，其特征在于：所述配水管(3)的另一端连接有反冲洗设备(6)。
3.按照权利要求1所述的可高效处理污泥的污泥干化场，其特征在于：所述微孔滤砖层(9)安装于滤层支架(11)上，并在微孔滤砖层(9)上部设保护架(12)。
4.按照权利要求1所述的可高效处理污泥的污泥干化场，其特征在于：污泥干化场(1)配备有抓斗吊车(7)。
5.按照权利要求1所述的可高效处理污泥的污泥干化场，其特征在于：所述微孔滤砖层的厚度为0.1～0.5m，滤孔≤1mm，炉渣层的厚度为0.1～0.15m。
6.按照权利要求1所述的污泥干化场，其特征在于：所述污泥干化场(1)隔成两个以上的区域。
说明书
一种可高效处理污泥的污泥干化场
技术领域
本实用新型涉及污泥处理技术领域，特别是涉及一种可高效处理污泥的污泥干化场。
背景技术
污水处理过程中所产生的污泥，其含水率在97%～99.6%，呈流动状态的粒状或絮状物质的疏松结构，体积庞大，难于处置消纳，因此在污泥处理或处置中需进行污泥脱水。浓缩主要是分离污泥中的空隙水，而脱水则主要是将污泥中的吸附水和毛细水分离出来，这部分水约占污泥中总水量的15%～25%，因此，污泥经脱水以后，其体积减至浓缩前的1/10，减至脱水前的1/5，大大降低了后续污泥处置的难度。污泥脱水主要处理方式为干化和机械脱水，污泥干化的主要处理构筑物是干化场，但传统的干化场要么是直接选取自然土质不易渗透、地下水位低的地区直接做污泥干化场使用;要么也只是通过简单修建与铺设，导致干化速度慢，脱水效果差，占地面积大。
发明内容
本实用新型所要解决的技术问题是克服现有污泥的干化速度慢、脱水效果差、占地面积大的缺陷，提供一种可高效处理污泥的污泥干化场，可极大提高污泥处理负荷，推进污泥的干化速率和脱水效果，对于节省占地面积、节约投资、节能降耗具有现实意义。
为了解决上述技术问题，本实用新型采用如下的技术方案：

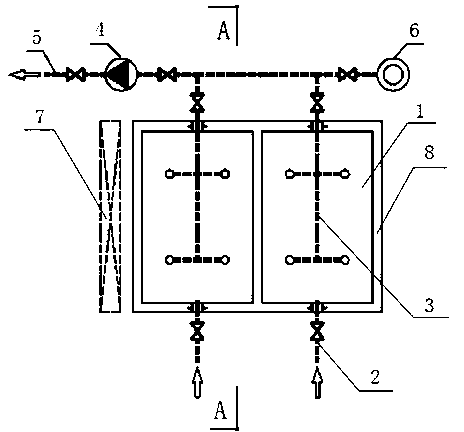

本实用新型可高效处理污泥的污泥干化场：污泥干化场1从下至上铺设有配水管3、微孔滤砖层9和炉渣层10，配水管3连接有抽滤设备4，抽滤设备4连接出水管5，在污泥干化场1的围墙8的上端设有进泥管2。
上述污泥干化场，在配水管3的另一端连接有反冲洗设备6，当微孔滤砖层9堵塞后，开启反冲洗设备反洗截污于炉渣层10并清理。所述微孔滤砖层9安装于滤层支架11上，并在微孔滤砖层9上部设保护架12以防止抓斗损伤微孔滤砖层。污泥干化场1配备有抓斗吊车7。所述微孔滤砖层的厚度为0.1～0.5m，滤孔≤1mm，炉渣层的厚度为0.1～0.15m。所述污泥干化场1隔成两个以上的区域，可以轮换工作或者处理不同批次的污泥。
与现有技术相比，本实用新型的污泥干化场中由于采用了抽滤设备，可极大地提高污泥处理负荷，从而推进污泥干化的速率和脱水的效果，将污泥干化场隔成两个以上的区域，可以轮换工作或者处理不同批次的污泥，进一步设置反冲洗设备，可用于微孔滤砖层堵塞后的反洗截污，保证微孔滤砖层处于良好的工作状态，另外，本实用新型提供的污泥干化场结构设置简单，对于节省占地面积、节约投资、节能降耗具有现实意义。
