申请日2011.12.14
公开(公告)日2012.07.04
IPC分类号B01D24/46; B01D24/12
摘要
新型节能水处理过滤装置，在罐体内有筛板，筛板上方有卵石材料的承托层和石英砂层，承托层包括位于筛板上方的卵石粒径在18—25mm之间的下承托层、位于下承托层上方的卵石粒径在12—18mm之间的中承托层和位于中承托层上方的卵石粒径在6—12mm之间的上承托层;所述的石英砂层，包括位于上承托层上方的石英砂粒径在4—8mm之间的第一石英砂层、位于第一石英砂层上方的石英砂粒径在2—4mm之间的第二石英砂层、位于第二石英砂层上方的石英砂粒径在1—2mm之间的第三石英砂层和位于第三石英砂层上方的石英砂粒径在0.4—0.8mm之间的第四石英砂层。运行时水损率小，过滤精度及效率高，节水，好操作，可自动运行。
权利要求书

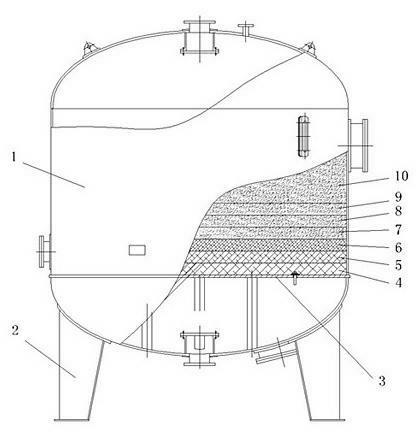

1.一种新型节能水处理过滤装置，包括罐体(1)，在罐体(1)内设有筛板(3)，在筛板(3)上方设有卵石材料的承托层和位于承托层上方的石英砂层，其特征在于：所述的承托层包括位于筛板(3)上方的卵石粒径在18—25mm之间的下承托层(4)、位于下承托层(4)上方的卵石粒径在12—18mm之间的中承托层(5)和位于中承托层(5)上方的卵石粒径在6—12mm之间的上承托层(6);
所述的石英砂层，包括位于上承托层(6)上方的石英砂粒径在4—8mm之间的第一石英砂层(7)、位于第一石英砂层(7)上方的石英砂粒径在2--4mm之间的第二石英砂层(8)、位于第二石英砂层(8)上方的石英砂粒径在1--2mm之间的第三石英砂层(9)和位于第三石英砂层(9)上方的石英砂粒径在0.4—0.8mm之间的第四石英砂层(10)。
2.根据权利要求1所述的新型节能水处理过滤装置，其特征在于：所述的各承托层的厚度均为100mm;所述的位于最上方的第四石英砂层(10)的厚度为900mm，其他各石英砂层的厚度为100mm。
3.根据权利要求2所述的新型节能水处理过滤装置，其特征在于：所述的罐体(1)的上方连接有上布水管(11)，上布水管(11)与第一阀门(12)相接，上布水管(11)的内腔设有第一压力传感器(13);上布水管(11)与第二阀门(14)相接;罐体(1)的底部接有下布水管(20)，下布水管(20)与第五阀门(21)相接，下布水管(20)的内腔设有第二压力传感器(19);下布水管(20)与第三阀门(17)和第四阀门(18)相接;所述的阀门均为与电控装置相接的气动阀。
说明书
新型节能水处理过滤装置
技术领域
本发明涉及一种过滤器，特别是一种新型节能水处理过滤装置。
背景技术
石英砂过滤器是利用石英砂作为过滤介质，在一定的压力下，把浊度较高的水通过一定厚度的粒状或非粒的石英砂过滤，有效的截留除去水中的悬浮物、有机物、胶质颗粒、微生物、氯、嗅味及部分重金属离子等，最终达到降低水浊度、净化水质效果的一种高效过滤设备。现有的过滤器结构是有一个罐体，在罐体内有筛板，筛板上方有卵石材料的承托层，在承托层上方有石英砂层。被过滤的水通过阀门和水管进入罐体内上方，然后向下并通过石英砂层和承托层，再经罐体下方的排水管排出。在过滤过程中，由于水体中的污染物不是均一粒径，很容易将上层石英砂滤料先堵塞，从而阻碍过滤水的流通，影响产水效率，而且为了克服滤料堵塞需要进行频繁的反冲洗过滤器，以清除滤料上层污垢，这也会增加复杂操作的工作量，手动操作多个阀门控制进水、出水、反冲，操作十分繁琐，同时造成大量的水资源浪费。
发明内容
本发明的目的是提供一种过滤精度高、反冲洗即时、操作便捷、经济合理的新型节能水处理过滤装置，克服现有技术的不足。
本发明的新型节能水处理过滤装置，包括罐体，在罐体内设有筛板，在筛板上方设有卵石材料的承托层和位于承托层上方的石英砂层，所述的承托层包括位于筛板上方的卵石粒径在18—25mm之间的下承托层、位于下承托层上方的卵石粒径在12—18mm之间的中承托层和位于中承托层上方的卵石粒径在6—12mm之间的上承托层;所述的石英砂层，包括位于上承托层上方的石英砂粒径在4—8mm之间的第一石英砂层、位于第一石英砂层上方的石英砂粒径在2—4mm之间的第二石英砂层、位于第二石英砂层上方的石英砂粒径在1—2mm之间的第三石英砂层和位于第三石英砂层上方的石英砂粒径在0.4—0.8mm之间的第四石英砂层。
所述的各承托层的厚度均为100mm;所述的位于最上方的第四石英砂层的厚度为900mm，其他各石英砂层的厚度为100mm。
所述的罐体的上方连接有上布水管，上布水管与第一阀门相接，上布水管的内腔设有第一压力传感器;上布水管与第二阀门相接;罐体的底部接有下布水管，下布水管与第五阀门相接，下布水管的内腔设有第二压力传感器;下布水管与第三阀门和第四阀门相接;所述的阀门均为与电控装置相接的气动阀。
本发明的新型节能水处理过滤装置，安装时，各气动阀与电控装置相接，各压力传感器与电控装置相接，运行时水损率是一般过滤器的60%左右，多层滤料级配技术提高了过滤精度及效率;节省用水，提高反洗水利用率;操作简单，可做到无人值守全自动运行。
