申请日2011.12.15
公开(公告)日2013.01.30
IPC分类号C02F1/50; C02F9/04
摘要
一种节能污水处理设备，该设备主要由第一调节阀、第一流量计、透气帽、抽气管、填料、滤板、消毒设备、第二调节阀、第二流量计组成，其特征是：第一调节阀和第一流量计设在进水干管上，该设备顶部设有透气帽，该设备还包括消毒设备。污水进入设备，通过第一调节阀调节流量到设定值，使自流通过填料层。空气由填料表面进入，再通过透气帽抽出，形成循环保证水体中的溶解氧量。出水消毒通过调节消毒设备的第二调节阀来控制消毒液的加药量达到设定值使其消毒。
权利要求书
1.一种节能污水处理设备，该设备主要由第一调节阀、第一流量计、透气帽、抽气管、填料、滤板、消毒设备、第二调节阀、第二流量计组成，其特征是：第一调节阀和第一流量计设在进水干管上，该设备顶部设有透气帽。
2.根据权利要求1所述的节能污水处理设备，其特征在于：该设备还包括消毒设备。
说明书
节能污水处理设备
技术领域
本实用新型属于污水处理领域，具体地说涉及一种节能污水处理装置，是一种节能型、整体化水处理设备。
背景技术
对于一种节能污水处理设备，其节能方法、处理能力、安装方式是很重要的。传统生物滤池的，通常采用的由上部进风，再由池体下部通风孔出去，对所使用的环境要求很高，需要具有一定风速的情况下才能达到设计效果，且要满足塔式滤池的处理负荷，需添加更高的填料层，填料层增加后就很难依靠自然通风满足微生物对氧的需求，造成缺氧或厌氧。且传统生物滤池出水要达到回用水标准，还需在后面加上消毒池，增加了工程投资。
发明内容
本实用新型为一种节能污水处理设备，该处理站的特殊构造在保证出水水质的前提下可节约占地面积，降低功耗，减少投资费用。
为了达到上述目的，本实用新型的解决方案是：一种节能污水处理设备，该设备主要由第一调节阀、第一流量计、透气帽、抽气管、填料、滤板、消毒设备、第二调节阀、第二流量计组成，其特征是：第一调节阀和第一流量计设在进水干管上，该设备顶部设有透气帽，该设备还包括消毒设备。
节能污水处理设备顶部设有透气帽，自然风由填料表面进入，由透气帽抽出，形成循环，保证了水体中的溶解氧量。由于采用多孔填料，加之透气帽运行所要求的条件很容易满足，这样就避免了本节能污水处理设备使用条件的限制，避免了传统滤池缺氧或厌氧的缺陷。进水干管上设有进水流量调节阀一和进水流量计一，通过调节进水流量调节阀调节流量到设定值;设备配水装置上部设有消毒设备，消毒设备上设有消调节阀二和流量计二，通过调节调节阀二来控制消毒液加药量达到设定值。避免了传统滤池后面还需专用消毒池的缺陷，节约了设备投资。反冲洗时，接入反冲洗泵，打开反冲洗管道上阀门，进行反冲洗，同时打开排放管道阀门排除废水。排除废水管口设有筛网，可在保证不泄露填料的情况下，排除废水。反冲水由滤板的底部进入，可保证反冲洗的过程中污物不会下落堵塞滤板孔。
本节能污水处理设备可以根据处理水量及出水要求采用并联组合，从而解决了处理水量变化范围大的难题，适合于农村、城镇、商务楼、宾馆、居民生活小区等分散生活污水处理。

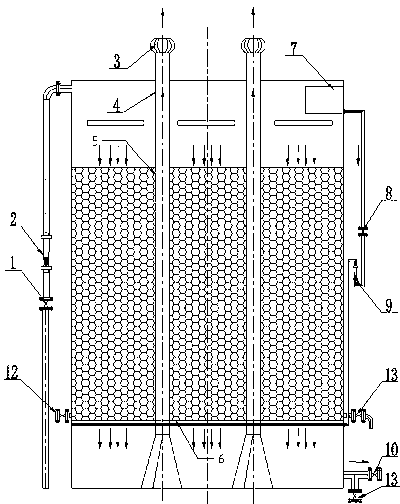

以下结构图和实例对本实用新型作比较详细的说明。
