申请日2011.12.15
公开(公告)日2012.09.05
IPC分类号E03C1/12; E03C1/14; E03D11/13; E03D11/11; E03D1/00
摘要
可利用废水的节水卫浴装置，本实用新型提供可利用废水的节水卫浴装置，包括有储水储物装置和净水二次水两用型节水马桶，所述储水储物装置包括有储水箱、储物箱和洗手池。所述储水箱底部装有节水型排水阀，所述洗手池底部设有二次水、脏水分流装置。所述净水二次水两用型节水马桶，是在马桶水箱下面的马桶净水流水道上连通马桶二次水进水管，马桶便池两侧设有脚踏板;本装置使随意控制二次水冲马桶成为可能，并且无论储水箱内是否存有二次水，都能随时用干净水冲马桶，本装置还为无法蹲式排便，而坐式排便又排不出来的人提供了蹲坐式排便的可能。因此本装置具有为人提供方便，又节约大量水资源的作用。
权利要求书

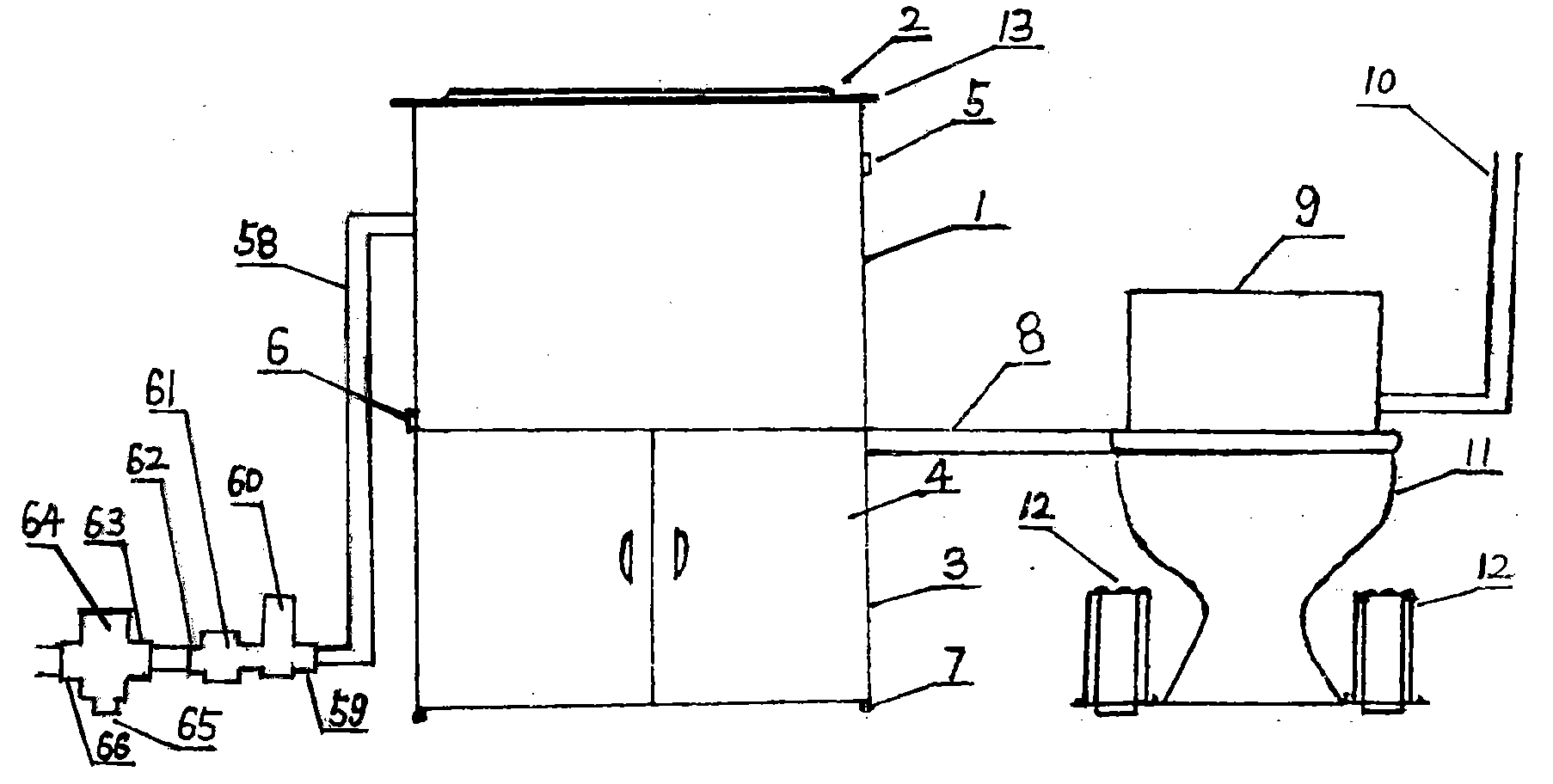

1.可利用废水的节水卫浴装置，其包括有储水储物装置和净水二次水两用型节水马桶， 所述储水储物装置包括：储水箱(1)、储物箱(3)、台面(13)和洗手池(2)，储水箱(1) 为一个容器，其后壁上设有进水口(57)，进水口(57)上连接进水管(58)，进水管(58) 另一端连接在水泵出水口(59)上，水泵(60)的另一端口与水流感应器(61)相连接， 水流感应器进水口(62)与脏水、净水分辨器净水出口(63)连接，脏水、净水分辨器(64) 另一端的脏水、净水分辨器脏水出口(65)连接下水道，脏水、净水分辨器进水口(66)连 接洗衣机排水管，储水箱(1)下底面上设有排水口(14)，排水口(14)上装有排水阀底座 (25)，排水阀底座(25)上接溢水管(22)、下接二次水排放管(8)，储水箱(1)侧壁上 设有装置排水开关的孔(5)，排水开关(23)由该孔伸出储水箱(1)并固定于此，所述净 水二次水两用型节水马桶包括有水箱(9)、便池(11)，马桶水箱(9)下面接有自来水管(10); 其特征在于：所述储水储物装置，下面是储物箱(3)，上面是储水箱(1)，进水口(57)高 于溢水管(22)的最高点，台面(13)为储水箱(1)上盖，洗手池(2)放在洗手池安装孔 (15)内，所述储水箱(1)下底面排水口(14)上安装的排水阀底座(25)上装有一节水 型排水阀(24)，所述，洗手池(2)底部设有二次水脏水分流装置，所述净水二次水两用型 节水马桶的便池(11)两侧分别设有脚踏板(12)，所述净水二次水两用型节水马桶，是在 水箱(9)下面的马桶净水流水道(51)上连接马桶二次水进水管(50)。
2.根据权利要求1所述的可利用废水的节水卫浴装置，其特征在于：所述储物箱(3) 设在储水箱(1)下面，两箱为一整体，储物箱(3)包括：正面设有两扇门(4)，箱底内周 边设有凸起边框(27)，凸起边框(27)上放置可自如取出和放入的储物箱箱底垫板(26)， 储物箱(3)底部四角分别设有可调节高度的不锈钢支撑腿(7)。
3.根据权利要求1所述的可利用废水的节水卫浴装置，其特征在于：所述储水箱(1) 位于储物箱(3)上方，储水箱(1)最低点的高度与马桶便池(11)的高度相同，储水箱(1) 侧壁底部设有清洗阀门接口(6)。
4.根据权利要求1所述的可利用废水的节水卫浴装置，其特征在于：所述台面(13) 为储水箱(1)的上盖，台面(13)上设有水龙头安装孔(16)，台面(13)的边框要略大于 储水箱(1)的边框，台面(13)上设有洗手池安装孔(15);所述洗手池(2)安装在台面 上的洗手池安装孔(15)内，洗手池(2)底部设有洗手池底部下水孔(17)，洗手池(2) 上部设有溢水孔(18)，洗手池(2)的边沿大于洗手池安装孔(15)。
5.根据权利要求1所述的可利用废水的节水卫浴装置，其特征在于：所述洗手池(2) 底部的二次水脏水分流装置，是在洗手池底部下水孔(17)处设置一T形水塞(19)，T形 水塞(19)下面的半圆与上面的圆的直径是相同的，固定穿钉(28)平行的穿过T形水塞(19) 上面的整个圆水塞的中心轴线，T形水塞(19)将洗手池底部下水孔(17)分为两个下水孔， 一个下水孔接洗手池二次水下水管(20)，另一个下水孔接洗手池脏水下水管(21);所述洗 手池(2)底部的二次水脏水分流装置，还可以是在洗手池(2)底部设置两个下水孔，一个 是洗手池底部二次水下水孔(29)，这个下水孔可以使二次水流入储水箱(1)，另一个是洗 手池底部脏水下水孔(30)，这个下水孔使脏水流入下水道。
6.根据权利要求1所述的可利用废水的节水卫浴装置，其特征在于：所述节水型排水 阀(24)包括有密封皮圈(33)、固定挂圈(34)、中空等边梯形圆柱体(35)、牵引绳拴系 孔(36)、注水口(32)和加厚承重凸起条纹(44)，固定挂圈(34)与密封皮圈(33)相连， 密封皮圈(33)套连在中空等边梯形圆柱体(35)三分之二的高度，密封皮圈(33)将中空 等边梯形圆柱体(35)分成上半部分和下半部分，其上半部分最高处设有注水口(32)，注 水口(32)周围设有一圈加厚承重凸起条纹(44)，下半部分为中空密封状态，节水型排水 阀(24)的密封皮圈(33)与中空等边梯形圆柱体(35)相连的部位密封而且牢固。
7.根据权利要求1所述的可利用废水的节水卫浴装置，其特征在于：所述节水型排水 阀还可由塑料铸塑而成，塑料铸塑的节水型排水阀(31)，由固定挂钩(40)、橡胶垫圈压盖 (39)、塑料注水口(37)、塑料中空等边梯形圆柱体(43)、凹槽圈(41)、塑料牵引绳拴系 孔(38)橡胶垫圈(42)组成，固定挂钩(40)与橡胶垫圈压盖(39)连在一起，橡胶垫圈 压盖(39)套连在塑料中空等边梯形圆柱体(43)的四分之三的高度，橡胶垫圈压盖(39) 将塑料中空等边梯形圆柱体分成上半部分和下半部分，其上半部分最高处设有塑料注水口 (37)，其下半部分靠上的位置设有凹槽圈(41)，凹槽圈(41)内紧箍橡胶垫圈(42)。
8.根据权利要求1所述的可利用废水的节水卫浴装置，其特征在于：所述脚踏板(12) 设在马桶便池(11)两侧前方，脚踏板(12)由支撑板(45)、防滑凸起(46)、支撑柱(47)、 三角架(48)、固定螺钉(49)和短截(56)组成;三角架(48)被固定螺钉(49)固定在 地面上，支撑板(45)的一端与三角架(48)的上顶端活动连接，支撑板(45)上面设有防 滑凸起(46)，支撑板(45)的另一端与支撑柱(47)活动连接，脚踏板(12)的高度为马 桶便池(11)高度的五分之二。
9.根据权利要求1所述的可利用废水的节水卫浴装置，其特征在于：所述净水二次水 两用型节水马桶，是在水箱(9)下面的马桶净水流水道(51)上连通马桶二次水进水管(50)， 马桶二次水进水管(50)可以连通在马桶净水流水道(51)上的任何位置，马桶水箱(9) 上接有自来水管(10)。
10.根据权利要求1所述的可利用废水的节水卫浴装置，其特征在于：所述净水二次 水两用型节水马桶，也可以是将老式马桶水箱(54)和老式马桶便池(55)之间的弯头排水 管换成三通排水管(53)，三通排水管(53)上口接老式马桶水箱(54)，下面平行的两个口， 一个口接老式马桶便池(55)，另一个口接二次水排放管(8)，所述净水二次水两用型节水 马桶，还可以是在连体马桶的净水流水道(51)上打开一个圆孔(52)，在圆孔(52)处同 样接上二次水排放管(8)。
说明书
可利用废水的节水卫浴装置
技术领域 本实用新型涉及一种卫生洁具，具体讲是可利用废水的节水卫浴装置。
背景技术 现在水源日趋紧张，而城市用水又存在很多浪费的地方，如：冲马桶大部分用 的都是干净的自来水，其实马桶的冲洗可以少用或不用干净的自来水，可以用洗衣服或洗菜 后剩下的水冲马桶。中国专利97218485.6已经提到一种用二次水冲马桶的装置。但由于其 设计上的原因，所以本身又产生了技术上的不足和使用上的不便，其技术上的不足主要表现 在以下几个方面：(1)水箱上的盥洗盆设一个下水口，虽然下水口处设有过滤网，但有时特 别脏的水(如洗油污的水，洗墨水的水)有过滤网也无法过滤干净，这些水流到水箱内就会弄 脏一箱水;(2)安装冷热水管的孔分别设在水箱靠墙一边的左右两个顶角处，两孔的间距太 远，热水管的热水太热或冷水管的冷水太冷都会使人无法单独使用，由于间距太远所以根本 无法安装冷热混合出水的水龙头;(3)水箱内液位控制启闭的进水阀无法准确控制自来水的 补水高度，当液位控制启闭的进水阀定的自动补水的水位高度是够一次冲便使用的水量时， 那么当水箱中注入的二次水水位高于够一次冲便使用的水位，液位控制启闭的进水阀会受到 很大的压力，在长期压力的作用下，会使液位控制启闭的进水阀失灵，造成长流水的现象。 当液位控制启闭的进水阀定的自动补水的高度为水箱存水的最高水位，而水箱内的二次水水 位又不在最高水位，但水箱内的存水是足够冲便几次使用的水量，当放下恭桶座圈后，液位 控制启闭的进水阀会把水箱内的水补满。这样就会造成以后的二次水无法补入水箱;(4)水 箱下面空着，浪费了卫生间的有效空间，也不美观;(5)只有等水箱中的二次水用完后，马 桶才能用干净的自来水进行冲洗，有时人们在排便前需要用少许的干净水冲洗一下二次水冲 洗过的便池，以免在排便时被溅起的二次水弄脏身体，而该水箱内如果正存有二次水此时就 无法冲出干净的自来水，这样就给人们带来很大的卫生隐患;(6)该水箱内的排水阀存在一 搬动手柄，就会一次排净水箱内所有存水的问题，如果水箱内存的水足够冲便五次使用的水 量，那么其水箱内的排水阀一次排净水箱内的所有存水，存在严重浪费水的问题。
关于水箱内的排水阀一搬动手柄就放掉一箱水的问题也是现在马桶水箱的一种普遍现 象。现在有一种方法是向普通红色橡胶排水阀内加入白水泥，使其重量加大，大到超过水对 排水阀的浮力，从而实现对水箱排水量的无法控制到对水箱排水量的随意控制，但是普通红 色橡胶排水阀无法长期承受白水泥的重量，其会在短期内磨损、变形，造成漏水。还有一种 方法是在塑料铸塑的排水阀内加入铸铁块，该种排水阀是用带螺丝扣的塑料盖将铸铁块固定 在塑料排水阀内，但由于排水阀内的铸铁块太重，而且铸铁块对带螺丝扣的塑料盖冲击力太 大，所以会导致在很短的时间内出现带螺丝扣的塑料盖松动，铸铁块掉落，马桶长时间漏水 的现象。
目前，市场上马桶的类型分为两类：坐式马桶，蹲式马桶。两种马桶各有利弊，坐式 马桶美观、舒适，对年老体弱者尤为适合。但有些人有坐在马桶上就排便不畅的习惯;蹲式 马桶排便畅快、干净，但年老体弱者又无法使用。现在还没有出现既能有坐式马桶的美观、 舒适，又兼有蹲式马桶排便的畅快、干净的马桶。
发明内容 本实用新型的目的在于改进现有技术的不足，提供一种可利用废水的节水卫浴 装置。
本实用新型的目的是这样实现的：本可利用废水的节水卫浴装置，其包括有储水储物 装置和净水二次水两用型节水马桶，所述储水储物装置包括：储水箱、储物箱、台面和洗手 池，储水箱为一个容器，其后壁上设有进水口，进水口上连接进水管，进水管另一端连接在 水泵出水口上，水泵的另一端口与水流感应器相连接，水流感应器进水口与脏水、净水分辨 器净水出口连接，脏水、净水分辨器另一端的脏水、净水分辨器脏水出口连接下水道，脏水、 净水分辨器进水口连接洗衣机排水管，储水箱下底面上设有排水口，排水口上装有排水阀底 座，排水阀底座上接溢水管、下接二次水排放管，储水箱侧壁上设有装置排水开关的孔，排 水开关由该孔伸出储水箱并固定于此，所述净水二次水两用型节水马桶包括有水箱、便池， 马桶水箱下面接有自来水管;其特征在于：所述储水储物装置，下面是储物箱，上面是储水 箱，进水口高于溢水管的最高点，台面为储水箱上盖，洗手池放在洗手池安装孔内，所述储 水箱下底面排水口上安装的排水阀底座上装有一节水型排水阀，所述，洗手池底部设有二次 水脏水分流装置，所述净水二次水两用型节水马桶的便池两侧分别设有脚踏板，所述净水二 次水两用型节水马桶，是在水箱下面的马桶净水流水道上连接马桶二次水进水管。
所述储物箱设在储水箱下面，两箱为一整体，储物箱包括：正面设有两扇门，箱底内 周边设有凸起边框，凸起边框上放置可自如取出和放入的储物箱箱底垫板，储物箱底部四角 分别设有可调节高度的不锈钢支撑腿。
所述储水箱位于储物箱上方，储水箱最低点的高度与马桶便池的高度相同，储水箱侧 壁底部设有清洗阀门接口。
所述台面为储水箱的上盖，台面上设有水龙头安装孔，台面的边框要略大于储水箱的 边框，台面上设有洗手池安装孔;所述洗手池安装在台面上的洗手池安装孔内，洗手池底部 设有洗手池底部下水孔，洗手池上部设有溢水孔，洗手池的边沿大于洗手池安装孔。
所述洗手池底部的二次水脏水分流装置，是在洗手池底部下水孔处设置一T形水塞，T 形水塞下面的半圆与上面的圆的直径是相同的，固定穿钉平行的穿过T形水塞上面的整个圆 水塞的中心轴线，T形水塞将洗手池底部下水孔分为两个下水孔，一个下水孔接洗手池二次 水下水管，另一个下水孔接洗手池脏水下水管;所述洗手池底部的二次水脏水分流装置，还 可以是在洗手池底部设置两个下水孔，一个是洗手池底部二次水下水孔，这个下水孔可以使 二次水流入储水箱，另一个是洗手池底部脏水下水孔，这个下水孔使脏水流入下水道。
所述节水型排水阀包括有密封皮圈、固定挂圈、中空等边梯形圆柱体、牵引绳拴系孔、 注水口和加厚承重凸起条纹，固定挂圈与密封皮圈相连，密封皮圈套连在中空等边梯形圆柱 体三分之二的高度，密封皮圈将中空等边梯形圆柱体分成上半部分和下半部分，其上半部分 最高处设有注水口，注水口周围设有一圈加厚承重凸起条纹，下半部分为中空密封状态，节 水型排水阀的密封皮圈与中空等边梯形圆柱体相连的部位密封而且牢固。
所述节水型排水阀还可由塑料铸塑而成，塑料铸塑的节水型排水阀，由固定挂钩、橡 胶垫圈压盖、塑料注水口、塑料中空等边梯形圆柱体、凹槽圈、塑料牵引绳拴系孔和橡胶垫 圈组成，固定挂钩与橡胶垫圈压盖连在一起，橡胶垫圈压盖套连在塑料中空等边梯形圆柱体 四分之三的高度，橡胶垫圈压盖将塑料中空等边梯形圆柱体分成上半部分和下半部分，其上 半部分最高处设有塑料注水口，其下半部分靠上的位置设有凹槽圈，凹槽圈内紧箍橡胶垫圈。
所述脚踏板设在马桶便池两侧前方，脚踏板由支撑板、防滑凸起、支撑柱、三角架、 固定螺钉和短截组成;三角架被固定螺钉固定在地面上，支撑板的一端与三角架的上顶端活 动连接，支撑板上面设有防滑凸起，支撑板的另一端与支撑柱活动连接，脚踏板的高度为马 桶便池高度的五分之二。
所述净水二次水两用型节水马桶，是在水箱下面的马桶净水流水道上连通马桶二次水 进水管，马桶二次水进水管可以连通在马桶净水流水道上的任何位置，马桶水箱上接有自来 水管。
平时洗涤完物品后，可将用过的水分类排放，如果认为用过的水较脏，可通过洗手池 底部的二次水脏水分流装置，将脏水排入下水道，如果认为用过的水较干净，可通过洗水池 底部的二次水脏水分流装置将干净水存入储水箱;洗衣机洗涤物品后排出的水，可以通过洗 衣机排水管进入脏水净水分辨器，该脏水净水分辨器可以使用天津宇生科技公司生产的产 品，脏水净水分辨器对洗衣机排水管排出水的水质进行自动分辨，脏水顺脏水净水分辨器脏 水出口排入下水道，干净水顺脏水净水分辨器净水出口进入水流感应器，水流感应器感触到 水流后启动水泵，水通过进水管进入储水箱，当储水箱内的二次水过多时，多余的二次水会 顺溢水管进入二次水排放管，最后流入马桶便池，如果想排便，但认为便池内的存水不干净， 可用马桶水箱内存有的干净自来水进行冲洗，然后再排便，排便时可以将双脚抬起，踏在脚 踏板上进行排便，排便后，可按下安装在储水箱侧壁上的排水开关，排水开关带动节水型排 水阀开启，二次水流入二次水排放管，经过马桶二次水进水管流入马桶净水流水道，最后二 次水进入马桶便池，冲净后，可松开储水箱侧壁上的排水开关，节水型排水阀失去牵引力后 马上复位，把水封住，储水箱中剩下的二次水可供下次冲便时使用。当要冲便时，储水箱中 的二次水不足或没有二次水，此时可用马桶水箱中干净的自来水冲洗，冲水后，马桶水箱 内自来水水位降低，马桶水箱内的补水装置自动向马桶水箱内补充干净的自来水，到达预定 水位后停止补水，以备下次使用。
所述净水二次水两用型节水马桶，还可以是在连体马桶的净水流水道上打开一个圆孔， 在圆孔处同样接上二次水排放管。
所述净水二次水两用型节水马桶，也可以是将老式马桶水箱和老式马桶便池之间的弯 头排水管换成三通排水管，三通排水管上口接老式马桶水箱，下面平行的两个口，一个口接 老式马桶便池，另一个口接二次水排放管。
