申请日2011.12.15
公开(公告)日2012.08.29
IPC分类号B01D65/02; C02F1/44; B01D61/20
摘要
本实用新型一种污水处理机的反洗管路结构，包括超滤罐，所述超滤罐上设置有进水口、产水口和浓水口，在中水管口和产水口之间依次连接有第四节流阀、流量计、手动阀、压力表和射流器，在浓水口和出水管口之间设置有第三电磁阀，在进水口和出水管口之间设置有第一电磁阀，在中水管口和进水口之间设置有第二电磁阀。该污水处理机反洗管路结构在反洗时采用三路冲洗，进行正冲、上反洗和下反洗，这样对污水处理就比较彻底，而且该管路结构简单，采用该管路结构制备的污水处理机体积小，能耗小，降低了使用成本。
权利要求书

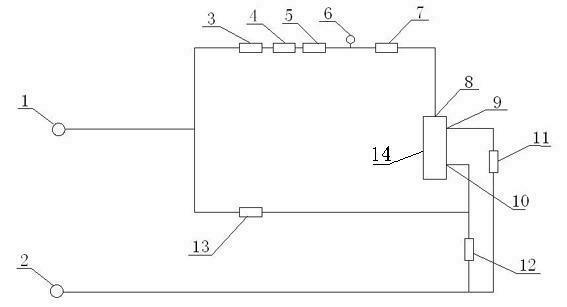

1.一种污水处理机的反洗管路结构，包括超滤罐(14)，其特征在于：所述超滤罐(14)上设置有进水口(10)、产水口(8)和浓水口(9)，在中水管口(1)和产水口(8)之间依次连接有第四节流阀(3)、流量计(4)、手动阀(5)、压力表(6)和射流器(7)，在浓水口(9)和出水管口(2)之间设置有第三电磁阀(11)，在进水口(10)和出水管口(2)之间设置有(12)，在中水管口(1)和进水口(10)之间设置有第二电磁阀(13)。
说明书
一种污水处理机的反洗管路结构
技术领域
本实用新型涉及一种污水处理机的反洗管路结构。
背景技术
随着工业的发展，很多机器设备在工作过程中会产生大量的污水，这些污水如果不经处理就直接排放会对环境造成很大的污染，现有技术中，一般都是采用脱水机或者老式的污水处理机，老式的污水处理机采用的管路结构一般只进行正冲或者一路反洗，这样处理过的污水不够彻底，水中还会含有对环境污染的成分，而且老式设备的管路结构复杂，生产制造出的污水处理机体积大，能耗高，使用成本大。
实用新型内容
本实用新型的目的是提供一种污水处理机的反洗管路结构，解决了技术的缺陷，该污水处理机反洗管路结构在反洗时采用三路冲洗，进行正冲、上反洗和下反洗，这样对污水处理就比较彻底，而且该管路结构简单，采用该管路结构制备的污水处理机体积小，能耗小，降低了使用成本。
本实用新型所采用的技术方案是，一种污水处理机的反洗管路结构，包括超滤罐，其特征在于：所述超滤罐上设置有进水口、产水口和浓水口，在中水管口和产水口之间依次连接有第四节流阀、流量计、手动阀、压力表和射流器，在浓水口和出水管口之间设置有第三电磁阀，在进水口和出水管口之间设置有第一电磁阀，在中水管口和进水口之间设置有第二电磁阀。
本实用新型的有益效果是，该污水处理机反洗管路结构在反洗时采用三路冲洗，进行正冲、上反洗和下反洗，这样对污水处理就比较彻底，而且该管路结构简单，采用该管路结构制备的污水处理机体积小，能耗小，降低了使用成本。
