申请日2011.12.15
公开(公告)日2012.06.27
IPC分类号C02F9/02
摘要
本发明公开了一种适合山地小城镇污水预处理的装置设备，包括格栅装置、沉砂装置、除渣和除砂装置，污水经格栅设备顶端的旋转式格栅过滤后进入格栅设备的储水槽，再经格栅设备底部的排水管道进入沉砂设备后，随即受到挡板的阻挡而减速，流入挡板下部的储砂槽，减速后的水流缓慢上溢，至沉砂设备的排水口处时溢出。该装置将格栅、沉砂、除渣和除砂集成一体化，设备小巧，占地面积少，除渣和除砂操作简单、全机械装置，不需要消耗电能，使用成本低廉，适合山地小城镇污水的预处理。
权利要求书
1.一种山地小城镇污水预处理一体化装置，包括格栅单元、除渣单元、沉砂单元和除砂单元;其特征在于：

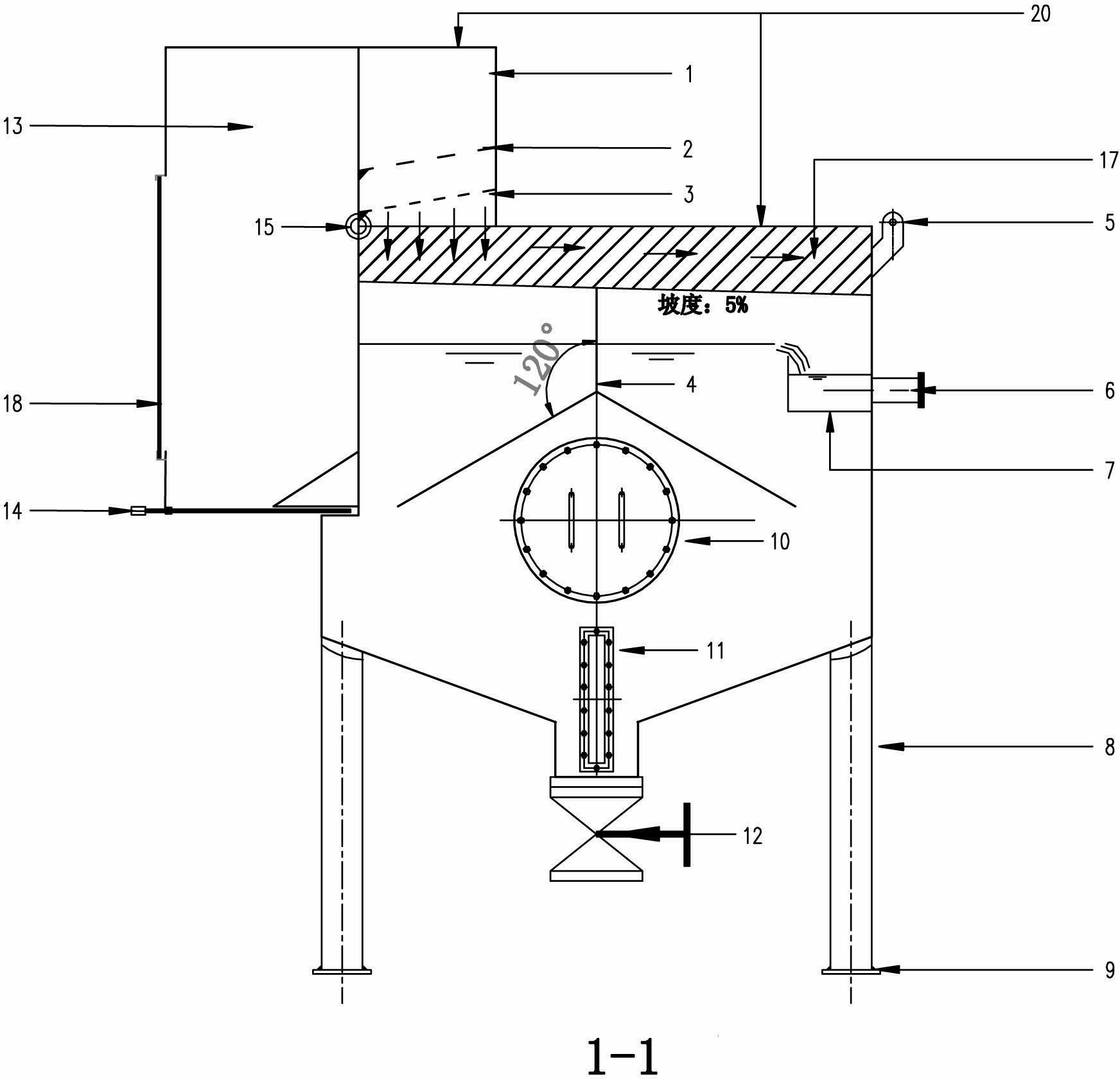

所述格栅单元设置于装置的顶端，包括格栅槽⑴、粗格栅⑵和细格栅⑶;粗格栅⑵和细格栅⑶分为上下两层，装在格栅槽⑴内，格栅槽⑴上部接进水管，格栅槽⑴底部连通沉砂单元，所述粗格栅⑵和细格栅⑶的一端与转动轴⒂连接，可180°翻转至除渣单元的渣槽⒀上方;
所述沉砂单元具有筒体、隔板⑷、出水口⑹、溢流槽⑺、排污阀⑿、进水减速槽⒄和盖板⒇;所述隔板⑷设置在筒体中上部，其由一块竖直板和两块斜板构成，竖直板把筒体中上部竖直分隔成左右两部分空间，两块斜板对称连接在竖直板的下部两侧，斜板两边与筒体内壁焊接，底边与筒体内壁之间有水流间隙;在所述筒体的上部并在隔板⑷之上的位置沿筒体内壁设置进水减速槽⒄，进水减速槽⒄的槽深从进口端向出口端逐渐加大，进口端与格栅槽⑴底部连通，出口端通筒体中上部由竖直板分隔出的左部分空间，而右部分空间则通溢流槽(7)，溢流槽接出水口(6);所述筒体的底为向下的锥形底，底部有排污口和排污阀⑿，形成除砂单元;
所述除渣单元设置在格栅单元的侧边，包括渣槽⒀和活动放渣板;所述渣槽⒀与格栅槽⑴在上部相通，渣槽⒀的底部设置活动放渣板。
2.根据权利要求1所述的山地小城镇污水预处理一体化装置，其特征在于：所述活动放渣板在渣槽⒀侧面和底部各设一块，当粗细格栅翻转到渣槽时，侧面活动放渣板⒅用于把粗细格栅残留的渣物卸下，底面活动放渣板⒁用于将卸到渣槽中的渣除去。
3.根据权利要求1所述的山地小城镇污水预处理一体化装置，其特征在于：所述筒体中部的壁上设置有人孔⑽，下部的壁上设置有视镜⑾。
说明书
山地小城镇污水预处理一体化装置
技术领域
本发明属于污水处理技术领域，主要适合山地小城镇污水预处理，具体来说涉及污水预处理的格栅、尘砂、除渣和除砂装置。
背景技术
三峡库区山地小城镇地形及污水具有以下特点：山地小城镇地形高低起伏，属坡地，有落差;污水水量较小，水源比较分散。目前库区小城镇污水处理方式主要采用UASB—A/O工艺、氧化沟处理工艺、氧化塘工艺和人工湿地工艺，预处理设备主要有格栅单元、筛网单元、尘砂单元等，且这些设备都是分散式独立控制操作，占地面积广，建筑施工成本较高。另外通过这些预处理设备所产生的污物全机械作业较少，大部分需要消耗电能，或耗费大量的人力(人工提拉)，且还有一定的危险性。因此，针对以上这些问题，在国家水专项研究小组的大力支持下，建议将预处理设备集成一体化，这样可以节约大量的人力和财力。
发明内容
本发明针对现有山地小城镇污水预处理设备技术存在的不足，提供一种适合山地小城镇污水预处理的设备装置。
本发明的技术方案如下：
一种适合山地小城镇污水预处理的一体化装置，包括格栅单元、除渣单元、沉砂单元和除砂单元。
所述格栅单元设置于装置的顶端，包括格栅槽、粗格栅和细格栅;粗格栅和细格栅分为上下两层，装在格栅槽内，格栅槽上部接进水管，格栅槽底部连通沉砂单元，所述粗格栅和细格栅的一端与转动轴连接，可180°翻转至除渣单元的渣槽上方;
所述沉砂单元具有筒体、隔板、出水口、溢流槽、排污阀、进水减速槽和盖板;所述隔板设置在筒体中上部，其由一块竖直板和两块斜板构成，竖直板把筒体中上部竖直分隔成左右两部分空间，两块斜板对称连接在竖直板的下部两侧，斜板两边与筒体内壁焊接，底边与筒体内壁有水流间隙;在所述筒体的上部隔板之上的位置沿筒体内壁设置进水减速槽，进水减速槽⒄的槽深从进口端向出口端逐渐加大，进口端与格栅槽底部连通，出口端通筒体中上部由竖直板分隔出的左部分空间，而右部分空间则通溢流槽，溢流槽接出水口;所述筒体的底为向下的锥形底，底部有排污口和排污阀，形成除砂单元;
所述除渣单元设置在格栅单元的侧边，包括渣槽、活动放渣板;所述渣槽与格栅槽在上部相通，渣槽的底部设置活动放渣板。
本发明根据山地小城镇地形及污水特点，设计制造出一种将格栅、除渣、沉砂和除砂单元集成化的设备装置，该装置占地面积少，能耗低，可利用山地独有的地形特征(坡度和落差)，污水在自然重力下由坡高流经坡谷的预处理设备装置，很快将污水的渣物和泥沙沉积下来，达到预处理的目的。
本发明优点具体如下：
1、本发明与现有污水预处理设备相比，现有污水预处理设备都属于分散独立运行，需要消耗大量的人力和财力，运行成本较高，不适合山地小城镇分散式污水的预处理。本发明弥补了现有污水预处理设备的不足，采用一体化装置，占地面积少，可利用山地独有的地形特征(坡度和落差)，达到预处理的目的。
2、本装置操作简单，属于全机械式，能耗低，渣物和泥沙沉降速度快，除渣和除砂方便，能够较好的分离渣水和泥沙，装置运行成本低、具有广泛适用性，在山地小城镇污水预处理环节中易于推广普及等特点。
