申请日2011.12.16
公开(公告)日2012.09.05
IPC分类号C02F3/02
摘要

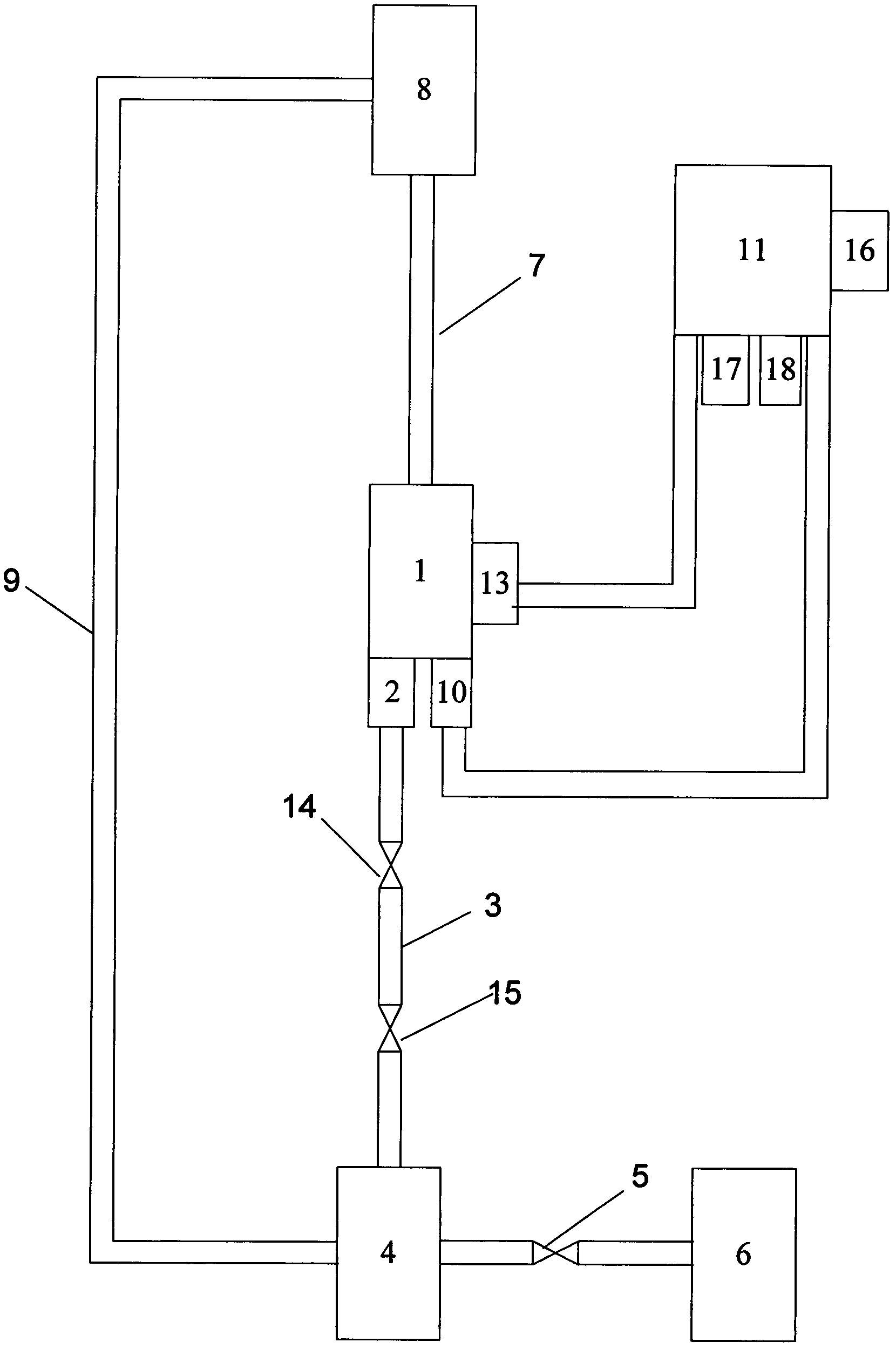

一种废水处理的好氧处理系统，属于环境保护领域，包括曝气池(1)和二沉池(11)，所述曝气池(1)底部设有曝气头(2)和进气管(3)，所述曝气头(2)通过所述进气管(3)与气体压缩机(4)相连，所述气体压缩机(4)通过阀门(5)与装有氧气的气体罐(6)连接，所述曝气池(1)顶部通过出气管(7)与沼气柜(8)相连，所述沼气柜(8)通过管路(9)与所述气体压缩机(4)相连，其特征在于：所述曝气池(1)底部设有出水口(10)，侧部设有入口(13)，所述出水口(10)与所述二沉池(11)相连，所述二沉池底部设有污泥井(12)，所述污泥井(12)与所述曝气池入口(13)连接。本实用新型的废水处理好氧处理系统对污水净化效果好的废水处理的好。
权利要求书
1.一种废水处理的好氧处理系统，包括曝气池(1)和二沉池(11)，所述曝气池(1) 底部设有曝气头(2)和进气管(3)，所述曝气头(2)通过所述进气管(3)与气体压缩机 (4)相连，所述气体压缩机(4)通过阀门(5)与装有氧气的气体罐(6)连接，所述曝 气池(1)顶部通过出气管(7)与沼气柜(8)相连，所述沼气柜(8)通过管路(9)与所 述气体压缩机(4)相连，其特征在于：所述曝气池(1)底部设有出水口(10)，侧部设有 入口(13)，所述出水口(10)与所述二沉池(11)相连，所述二沉池底部设有污泥井(12)， 所述污泥井(12)与所述曝气池入口(13)连接。
2.根据权利要求1所述的一种废水处理的好氧处理系统，其特征在于所述进气管(3) 设有单向阀(14)和调节阀(15)。
3.根据权利要求1所述的一种废水处理的好氧处理系统，其特征在于所述二沉池(11) 侧面连接有二沉池出水井(16)。
4.根据权利要求3所述的一种废水处理的好氧处理系统，其特征在于所述二沉池(11) 底部设贮泥斗(17)。
5.根据权利要求4所述的一种废水处理的好氧处理系统，其特征在于所述二沉池(11) 底部还设有污泥泵(18)。
说明书
一种废水处理的好氧处理系统
技术领域
本实用新型涉及一种废水处理系统，属于环境保护领域，特别涉及一种废 水处理的好氧处理系统。
背景技术
人们对废水处理的传统方法主要是通过混凝、沉淀、过滤、消毒等，虽然 人们在废水的处理方面不断有新的发明和提高，但生活用水的处理工艺却依然 如故，本质上没有更新和突破。然而处理对象的水源却发生了很大的变化，随 着现代工业的发展，尤其是化工工业的高速发展，工业废水排放、农业化肥、 生活污水的排放等，使水的受污染程度日益严重，很难保证优良水质。传统的 废水处理方法很难控制曝气池中的溶解氧浓度和污泥浓度。
发明内容
鉴于上述原因，有必要提供一种对污水净化效果好的废水处理的好氧处理 系统。
一种废水处理的好氧处理系统，包括曝气池和二沉池，所述曝气池底部设 有曝气头和进气管，所述曝气头通过所述进气管与气体压缩机相连，所述气体 压缩机通过阀门与装有氧气的气体罐连接，所述曝气池顶部通过出气管与沼气 柜相连，所述沼气柜通过管路与所述气体压缩机相连，所述曝气池底部设有出 水口，侧部设有入口，所述出水口与所述二沉池相连，所述二沉池底部设有污 泥井，所述污泥井与所述曝气池入口连接。
作为本实用新型的进一步改进，所述进气管设有单向阀和调节阀。
作为本实用新型的再进一步改进，所述二沉池侧面连接有二沉池出水井。
作为本实用新型的又一种改进，所述二沉池底部设贮泥斗和污泥泵。
本实用新型的技术构思是：为了保持曝气池中的溶解氧浓度和污泥浓度， 在所述曝气池底部设有曝气头和进气管，所述曝气头通过所述进气管与气体压 缩机相连，所述气体压缩机分别通过阀门与装有氧气的气体罐连接，所述曝气 池顶部通过出气管与沼气柜相连，所述沼气柜通过管路与所述气体压缩机相连， 从而使曝气池中保持一定的溶解氧浓度，所述二沉池底部设有污泥井，所述曝 气池侧部设有入口，所述污泥井与所述曝气池入口连接，从而维持所述曝气池 中一定的污泥浓度。
与现有技术相比，本实用新型提供的一种废水处理的好氧处理系统对污水 净化效果好。
