申请日2011.12.16
公开(公告)日2012.09.05
IPC分类号F28G1/02; F28D7/16
摘要
一种污水污水处理的热交换器，属于环境保护技术领域，包括壳体、所述壳体内设置有若干换热管及用于对所述换热管进行清洗的清洗装置，所述清洗装置包括与动力驱动装置相连的清洗支架，所述清洗支架上设置有若干清洗毛刷，所述清洗毛刷位于相邻的换热管之间的空隙内，其中，所述换热管包括外壁、设置于所述外壁中的内壁、若干连接所述外壁与内壁的连接筋，所述连接筋呈放射状沿内壁向外壁发散，所述内壁与外壁之间设置有保温材料。该散热器散热效果理想，耐腐蚀、不易破裂。
权利要求书
1.一种污水污水处理的热交换器，包括壳体、所述壳体内设置有若干换热 管及用于对所述换热管进行清洗的清洗装置，所述清洗装置包括与动力驱动装 置相连的清洗支架，所述清洗支架上设置有若干清洗毛刷，所述清洗毛刷位于 相邻的换热管之间的空隙内，其特征在于：所述换热管包括外壁、设置于所述 外壁中的内壁、若干连接所述外壁与内壁的连接筋，所述连接筋呈放射状沿内 壁向外壁发散，所述内壁与外壁之间设置有保温材料。
2.根据权利要求1所述的一种污水污水处理的热交换器，其特征在于：所述 壳体底部设有若干曝气管，所述曝气管开设有若干气孔。
3.根据权利要求2所述的一种污水污水处理的热交换器，其特征在于：所 述气孔交错设置。
4.根据权利要求1-3所述的一种污水污水处理的热交换器，其特征在于： 所述换热管的两侧设有导轨，所述清洗支架上设有可在所述导轨上来回滑动的 导轮。
说明书

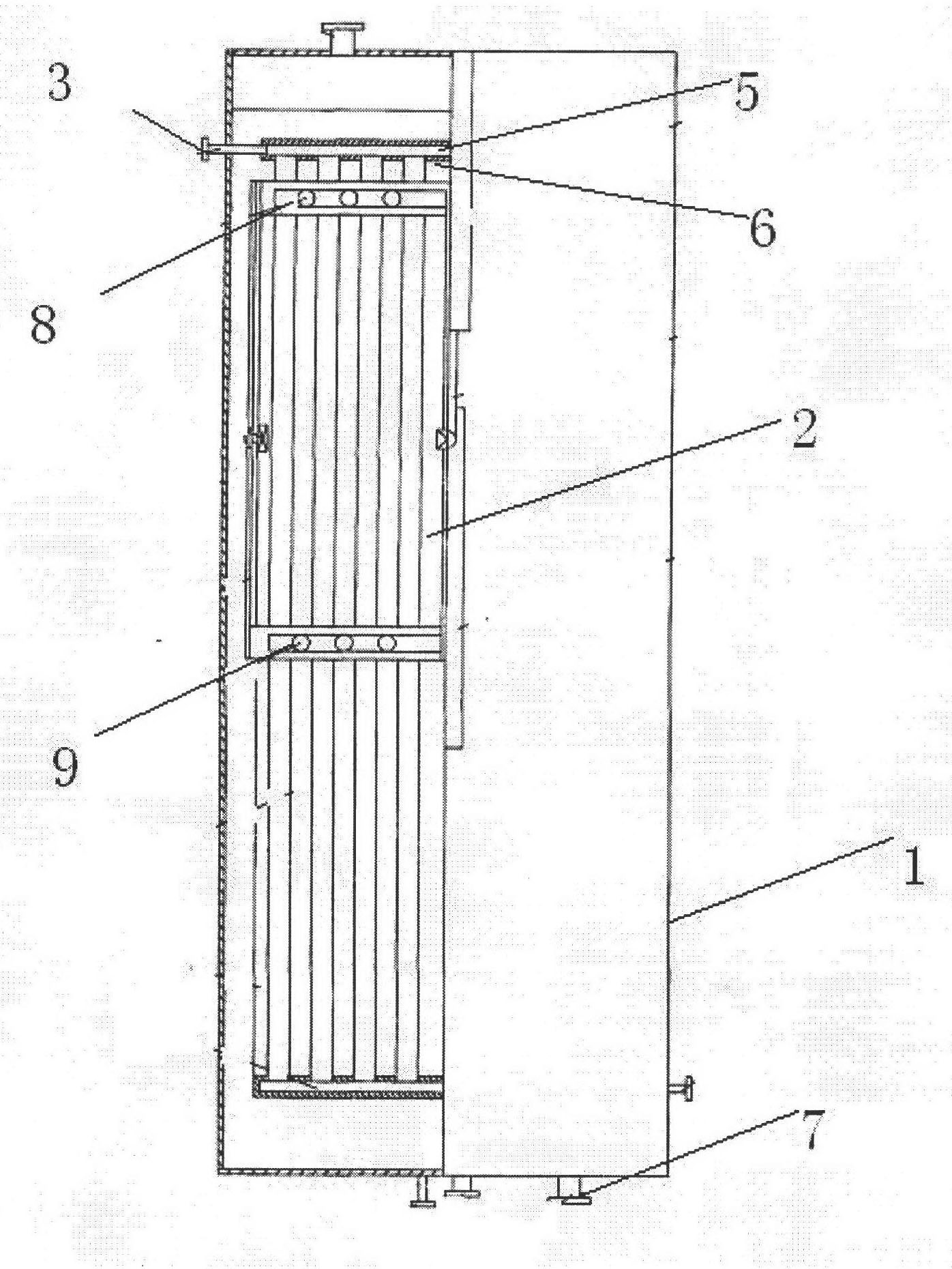

一种污水处理的热交换器
技术领域
本实用新型涉及一种热交换器，特别涉及一种用于污水处理的热交换器，属于环境保护技术领域。
背景技术
二十世纪20年代出现板式换热器，并应用于食品工业。以板代管制成的换热器，结构紧凑，传热效果好，因此陆续发展为多种形式。30年代初，瑞典首次制成螺旋板换热器。接着英国用钎焊法制造出一种由铜及其合金材料制成的板翅式换热器，用于飞机发动机的散热。30年代末，瑞典又制造出第一台板壳式换热器，用于纸浆工厂。随后热交换器开始广泛运用于石油、化工、印染及废水二次利用等领域。目前利用的热交换器有多种，如板式、管式、圆盘式等，尤其以散热器运用最为广泛，但传统的热交换器都存在一定的缺陷，例如散热效果不理想，散热器中散热管容易受腐蚀、破裂等。
发明内容
鉴于现有技术存在的上述问题，有必要提供一种散热效果理想，耐腐蚀、不易破裂的散热器。
一种污水污水处理的热交换器，包括壳体、所述壳体内设置有若干换热管及用于对所述换热管进行清洗的清洗装置，所述清洗装置包括与动力驱动装置相连的清洗支架，所述清洗支架上设置有若干清洗毛刷，所述清洗毛刷位于相邻的换热管之间的空隙内，其中，所述换热管包括外壁、设置于所述外壁中的内壁、若干连接所述外壁与内壁的连接筋，所述连接筋呈放射状沿内壁向外壁发散，所述内壁与外壁之间设置有保温材料。
作为本实用新型的一种改进，所述壳体底部设有若干曝气管，所述曝气管开设有若干气孔。
作为本实用新型的又一种改进，所述气孔交错设置。
作为本实用新型的再一种改进，所述换热管的两侧设有导轨，所述清洗支架上设有可在所述导轨上来回滑动的导轮。
本实用新型的技术构思是：在热交换器中设有若干清洗毛刷，能及时的对热交换管进行有利的清洗，能有效减少热交换管经久腐蚀。且管道设为两层，使得管道可以防止管道热交换过程中的破裂，在内壁与外壁之间设有隔热保温材料，使得管道外部与内部之间不容易串热，只在交换器中进行换热，使得换热效果更显著。
