申请日2011.12.16
公开(公告)日2012.09.12
IPC分类号B01D53/18
摘要
本实用新型涉及污水处理技术领域，特别是涉及一种污水处理废气净化系统，其包括引风机、涤气塔、喷淋泵，涤气塔的下端设有进气口，进气口与引风机连通，涤气塔的上端设有出气口，出气口与喷淋泵连通。与现有技术相比，污水处理产生的恶臭废气先通过涤气塔经过初步的处理，再经过喷淋泵的冲淋，基本可以完全清除废气，减少对环境的污染，具有高效净化废气特点。
权利要求书
1.一种污水处理废气净化系统，其特征在于，包括引风机、涤气塔和喷淋泵，所述涤气塔的下端设有进气口，所述进气口与所述引风机连通，所述涤气塔的上端设有出气口，所述出气口与所述喷淋泵连通。
2.根据权利要求1所述的一种污水处理废气净化系统，其特征在于，还包括气液分离器，所述气液分离器与所述喷淋泵的气流出口连接。
3.根据权利要求1所述的一种污水处理废气净化系统，其特征在于，所述进气口与所述引风机通过管道连通。
4.根据权利要求1所述的一种污水处理废气净化系统，其特征在于，所述出气口与所述喷淋泵通过管道连通。
说明书
一种污水处理废气净化系统
技术领域
本实用新型涉及污水处理技术领域，特别是涉及一种污水处理废气净化系统。
背景技术
在进行出水处理的过程会产生污染环境的各种有害臭气，恶臭废气污染已经引起了越来越多的关注。现在对污水处理站的废气处理一般多采用活性炭装置，其主要原理是通过活性炭吸附去除，这些简单的吸附不能完全清除废气，危害工厂工作人员安全，且会污染环境。
实用新型内容
本实用新型的目的在于避免现有技术中的不足之处而提供一种高效净化废气的污水处理废气净化系统。
本实用新型的目的通过以下技术方案实现。

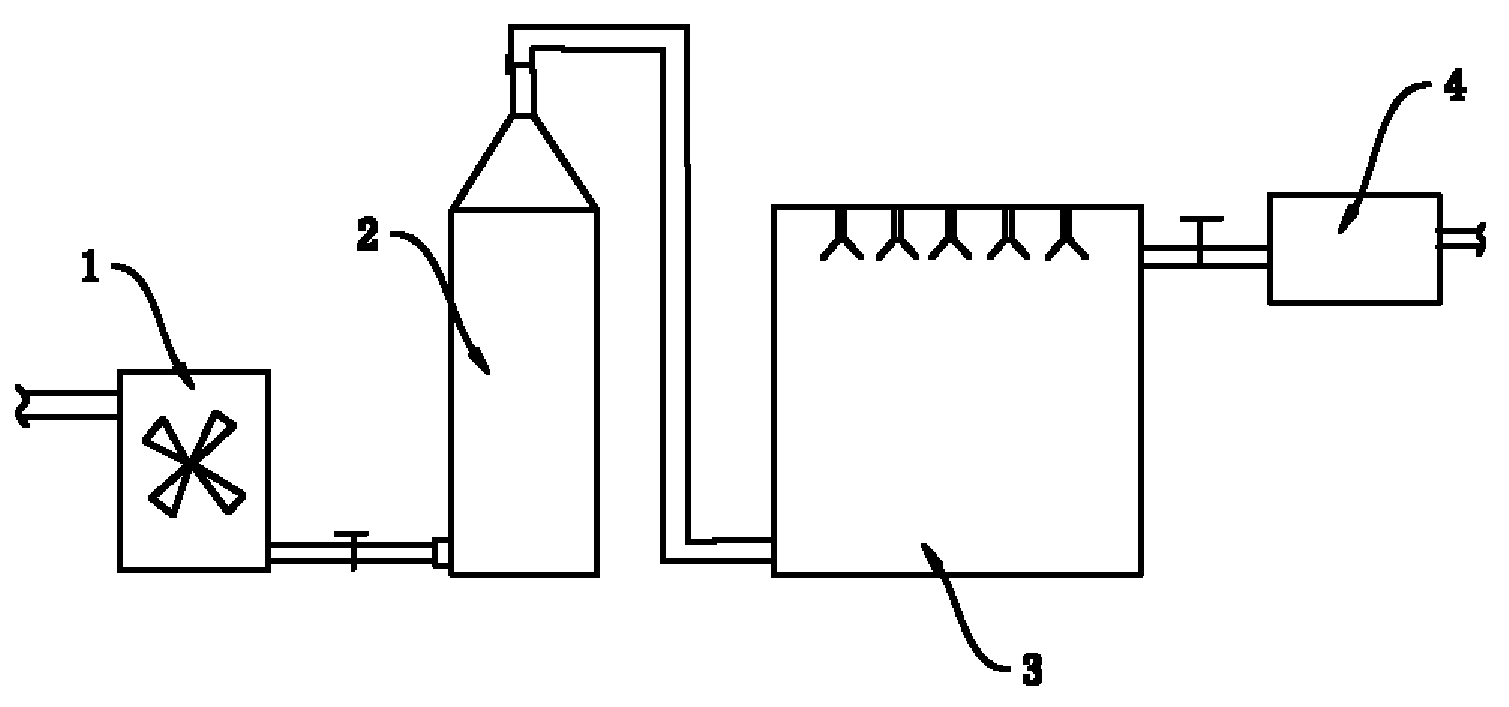

一种污水处理废气净化系统，包括引风机、涤气塔、喷淋泵，涤气塔的下端设有进气口，进气口与引风机连通，涤气塔的上端设有出气口，出气口与喷淋泵连通。
其中，还包括气液分离器，气液分离器与喷淋泵的气流出口连接。
其中，进气口与引风机通过管道连通。
其中，出气口与喷淋泵通过管道连通。
本实用新型的有益效果：一种污水处理废气净化系统，包括引风机、涤气塔、喷淋泵，涤气塔的下端设有进气口，进气口与引风机连通，涤气塔的上端设有出气口，出气口与喷淋泵连通。污水处理产生的恶臭废气先通过涤气塔经过初步的处理，再经过喷淋泵的冲淋，基本可以完全清除废气，减少对环境的污染。
