申请日2011.12.16
公开(公告)日2012.09.05
IPC分类号C02F9/10; C02F1/78; C02F1/76; C02F3/12
摘要
一体化洗浴废水再生重复利用装置，未经处理水源分流成两部分，一部分经过进水管流入过滤器，另一部分经过反冲洗管进入污泥斗，在过水管上安装进水阀门;在反冲洗管上安装反冲洗阀门;过滤器滤料层位于过滤器内部;排污阀门与污泥斗相连;污泥斗位于过滤器的下方;过滤器出水管一端与过滤器底部相连，另一端与紫外线照射槽进水口相连;紫外线照射槽进水口与紫外线灯座相连;紫外线灯座与紫外线灯架相连;紫外线照射槽位于紫外线灯座上;紫外线灯管置于紫外线灯罩内;紫外线灯罩置于紫外线照射槽内;臭氧输出管位于紫外线照射槽内;紫外线电源与紫外线灯管相连;净水出水管与紫外线照射槽相连;检测取样管与净水出水管相连;检测取样阀门位于检测取样管上。
权利要求书

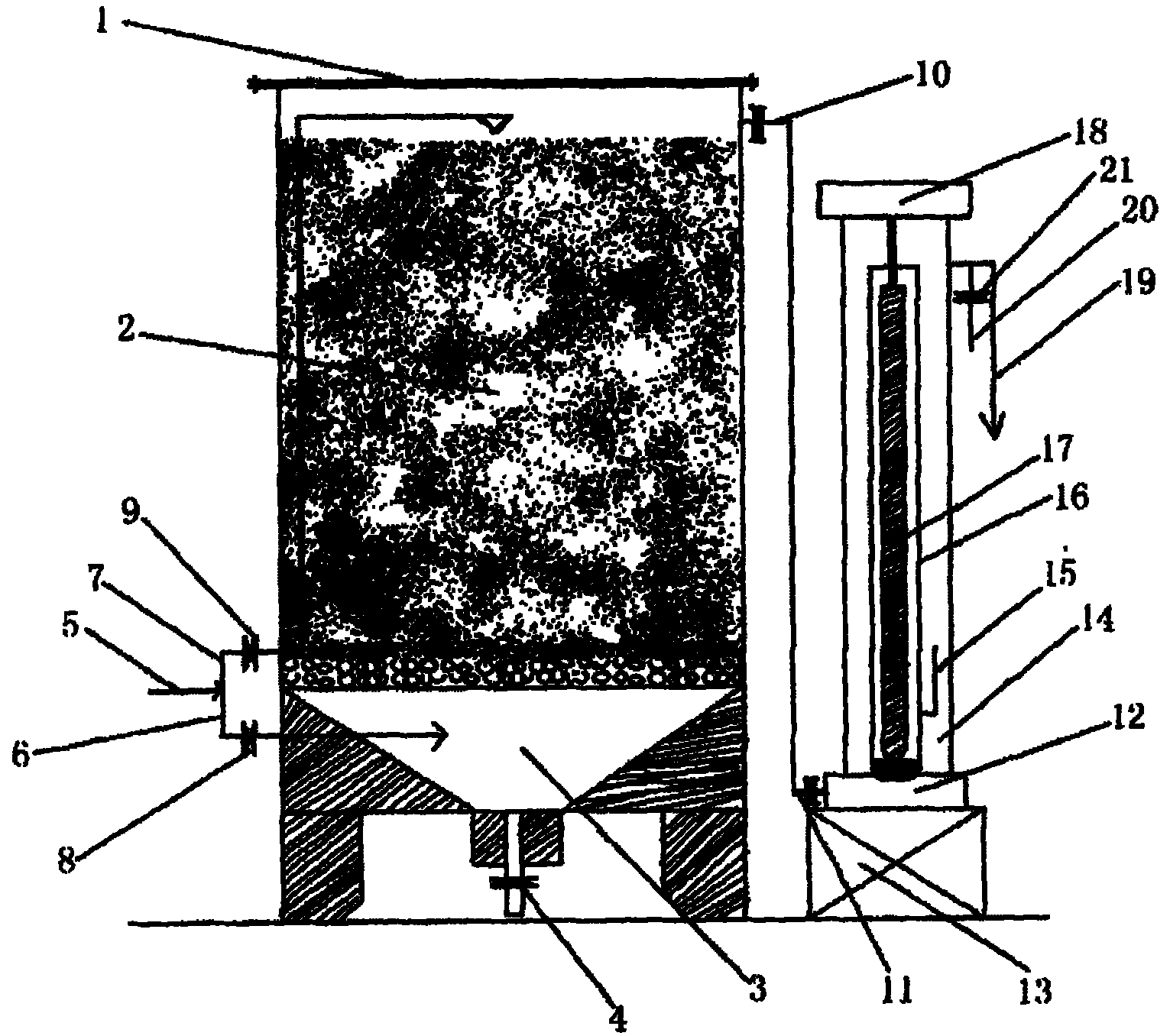

1.一体化洗浴废水再生重复利用装置，其特征在于：它包括过滤器(1)、 过滤器滤料层(2)、污泥斗(3)、排污阀门(4)、未经处理水源(5)、过水管 (6)、反冲洗管(7)、进水阀门(8)、反冲洗阀门(9)、过滤器出水管(10)、 紫外线照射槽进水口(11)、紫外线灯座(12)、紫外线灯架(13)、紫外线照射 槽(14)、臭氧输出管(15)、紫外线灯罩(16)、紫外线灯管(17)、紫外线电 源(18)、净水出水管(19)、检测取样管(20)和检测取样阀门(21)，其中未 经处理水源(5)分流成两部分，一部分经过进水管(6)流入过滤器(1)，另 一部分经过反冲洗管(7)进入污泥斗(3)，在过水管(6)上安装进水阀门(8); 在反冲洗管(7)上安装反冲洗阀门(9);过滤器滤料层(2)位于过滤器(1) 内部;排污阀门(4)与污泥斗(3)相连;污泥斗(3)位于过滤器(1)的下 方;过滤器出水管(10)一端与过滤器(1)底部相连，另一端与紫外线照射槽 进水口(11)相连;紫外线照射槽进水口(11)与紫外线灯座(12)相连;紫 外线灯座(12)与紫外线灯架(13)相连;紫外线照射槽(14)位于紫外线灯 座(12)上;紫外线灯管(17)置于紫外线灯罩(16)内;紫外线灯罩(16) 置于紫外线照射槽(14)内;臭氧输出管(15)位于紫外线照射槽(14)内;紫外线电 源(18)与紫外线灯管(17)相连;净水出水管(19)与紫外线照射槽(14)相连;检测取 样管(20)与净水出水管(19)相连;检测取样阀门(21)位于检测取样管(20)上。
说明书
一体化洗浴废水再生重复利用装置
技术领域
本实用新型涉及废水重复利用技术领域，特别涉及一体化洗浴废水再生重 复利用装置。
背景技术
水资源的短缺一直是我们人类的共同问题，特别是生活用水，所以节约用 水成为每个人的义务，然而在我们生活中浪费水资源的情况很多，洗浴用水就 是其中一例，洗浴用的废水一般都流入下水道浪费水了。
发明内容
本实用新型的目的在于解决上述问题，提供的一种一体化洗浴废水再生重复 利用装置，能将废水变成生活用水，大大节约水资源，减少生活用水的学浪费。
为实现上述目的，本实用新型是采用以下技术方案实现的：一体化洗浴废 水再生重复利用装置，它包括过滤器、过滤器滤料层、污泥斗、排污阀门、未 经处理水源、过水管、反冲洗管、进水阀门、反冲洗阀门、过滤器出水管、紫 外线照射槽进水口、紫外线灯座、紫外线灯架、紫外线照射槽、臭氧输出管、 紫外线灯管、紫外线电源、净水出水管、检测取样管和检测取样阀门，其中未 经处理水源分流成两部分，一部分经过进水管流入过滤器，另一部分经过反冲 洗管进入污泥斗进行冲洗污泥，在过水管上安装进水阀门，控制水和流入，在 反冲洗管上安装反冲洗阀门，来控制冲洗水量;过滤器滤料层位于过滤器内部， 可以对废水起到过滤作用，经过过滤掉的污泥进入污泥斗，然后在未经处理水 源的冲洗下，通过排污阀门排出室外;排污阀门与污泥斗相连，污泥斗位于过 滤器的下方;过滤器出水管一端与过滤器底部相连，另一端与紫外线照射槽进 水口相连;紫外线照射槽进水口与紫外线灯座相连;紫外线灯座与紫外线灯架 相连;紫外线照射槽位于紫外线灯座上;紫外线灯管置于紫外线灯罩内;紫外 线灯罩置于紫外线照射槽内;臭氧输出管位于紫外线照射槽内;紫外线电源与 紫外线灯管相连;净水出水管与紫外线照射槽相连;检测取样管与净水出水管 相连;检测取样阀门位于检测取样管上，对过滤及杀毒的净水进行检测，通过 紫外线、臭氧、二氧化氯、次氯酸钠的消毒杀菌，可以使污水中的颜色和臭味 迅速消除。
本实用新型的有益效果：设备简单，结构紧凑，废水回收再利用效率高。
