申请日2011.12.16
公开(公告)日2012.12.19
IPC分类号C02F9/04
摘要
一种废水处理的混凝反应沉淀池，由小网眼格网混凝反应池和小间距斜板混凝沉淀池两部分构成。涉及一种废水处理系统，属于给水净化处理技术。本实用新型可以使废水得到更好的净化，提高了效率，节约了成本。
权利要求书

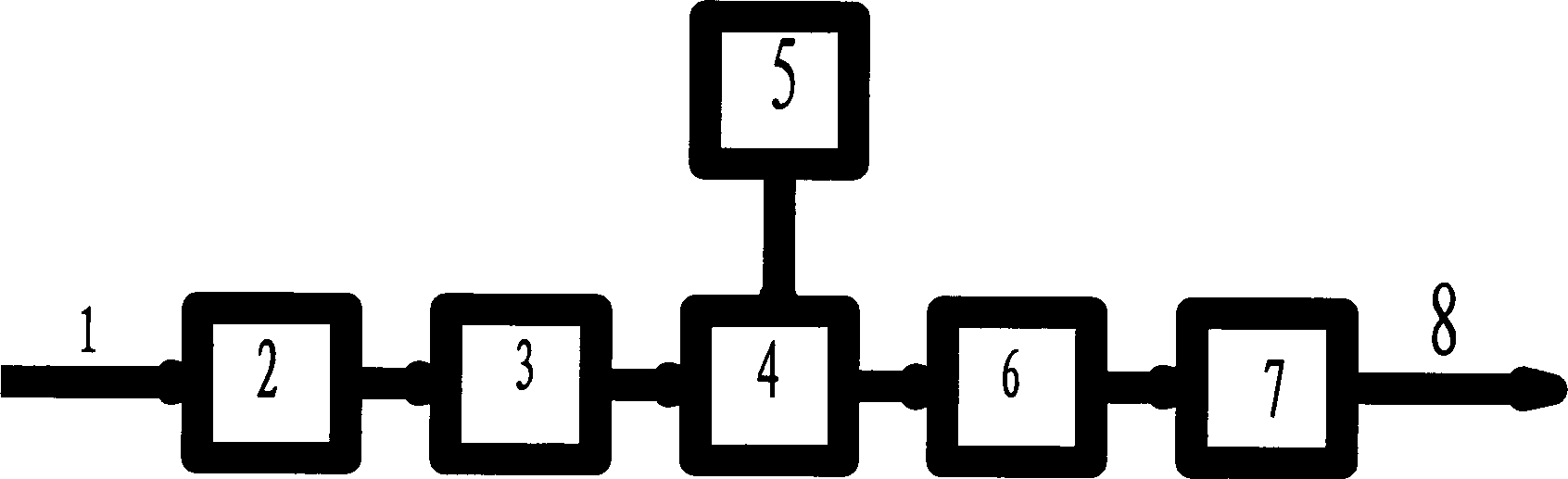

1.一种废水处理的混凝反应沉淀系统，包括废水进水口(1)、毛发收集器 (2)、细格栅(3)、混合池(4)、絮凝池(6)、沉淀池(7)、出水口(8)和一 套投药系统(5)，其中所述废水进水口(1)与所述毛发收集器(2)相连，所 述毛发收集器(2)出水口连接所述细格栅(3)，所述细格栅(3)出水口连接 所述混合池(4)，同时所述加药系统(5)出药口连接所述混合池(4)，所述混 合池(4)出水口连接所述絮凝池(6)，所述絮凝池(6)出水口连接所述沉淀 池(7)，其特征在于：所述毛发收集器(2)和所述细格栅(3)进行废水分离 预处理，所述沉淀池(7)进行固液分离处理，经过处理的水由出水口(8)流 出。
2.根据权利要求1所述的一种废水处理的混凝反应沉淀系统，其特征在于： 所述细格栅(3)的网眼(9)尺寸不大于4厘米。
3.根据权利要求1所述的一种废水处理的混凝反应沉淀系统，其特征在于： 所述沉淀池(7)为小间距斜板沉淀池，斜板的间距(10)小于3厘米，斜板倾角 (11)大于65度。
4.根据权利要求1所述的一种废水处理的混凝反应沉淀系统，其特征在于： 所述废水进水口(1)是锥筒形。
说明书
一种废水处理的混凝反应沉淀系统
技术领域
本实用新型涉及一种废水处理系统，属于给水净化处理技术，特别涉及一种废水处理的混凝反应沉淀池。
背景技术
废水中含有高有机污染物、高氮磷污染物等，此类污染物以颗粒态和胶态为主，入不对污染物进行处理，将直接对水资源造成很大破坏，进而造成环境污染。
目前的废水处理主要是通过反应池往污水中投加絮凝剂，使污水中的胶体和悬浮物形成较大的絮团，再通过沉淀池固液分离使污水得到净化。但是目前的技术不管采用何种反应池和沉淀池，，其出水浊度都达不到理想的要求，只能靠滤池进行调节。
发明内容
鉴于上述原因，有必要提供一种对污水净化效果好的废水处理的混凝反应沉淀系统
一种废水处理的混凝反应沉淀系统，包括废水进水口、毛发收集器、细格栅、混合池、絮凝池、沉淀池、出水口和一套投药系统，其中所述废水进水口与所述毛发收集器相连，所述毛发收集器出水口连接所述细格栅，所述细格栅出水口连接所述混合池，同时所述加药系统出药口连接所述混合池，所述混合池出水口连接所述絮凝池，所述絮凝池出水口连接所述沉淀池，所述毛发收集器和所述细格栅进行废水分离预处理，所述沉淀池进行固液分离处理，经过处理的水由出水口流出。
作为本实用新型的进一步改进，所述细格栅的网眼尺寸不大于4厘米。
作为本实用新型的再进一步改进，所述沉淀池为小间距斜板沉淀池，斜板的间距小于3厘米，斜板倾角大于65度。
作为本实用新型的又一种改进，所述废水进水口是锥筒形。
本实用新型的技术构思是：废水流入细格栅，絮动水流流过多层格网之后，由于惯性作用，使大的涡流破碎形成小的涡流，在网格后一定距离处，形成各向同性絮流，其脉动没有能量来源，就使得涡流变的更小，这样就大幅度增加了水流中小涡流的比例。从絮凝池中流出来的水，逆向流入小间距斜板沉淀池，由于斜板间距很小，水流粘性很大，可以抑制水流脉动，而且斜板间距很小，大大减少了颗粒沉降得距离，增大了沉淀面积，提高了沉淀效率。
与现有技术相比，本实用新型提供的一种废水处理的混凝反应沉淀系统对污水净化效果好。
