申请日2011.12.16
公开(公告)日2012.12.05
IPC分类号B01D53/96; B01D53/84
摘要

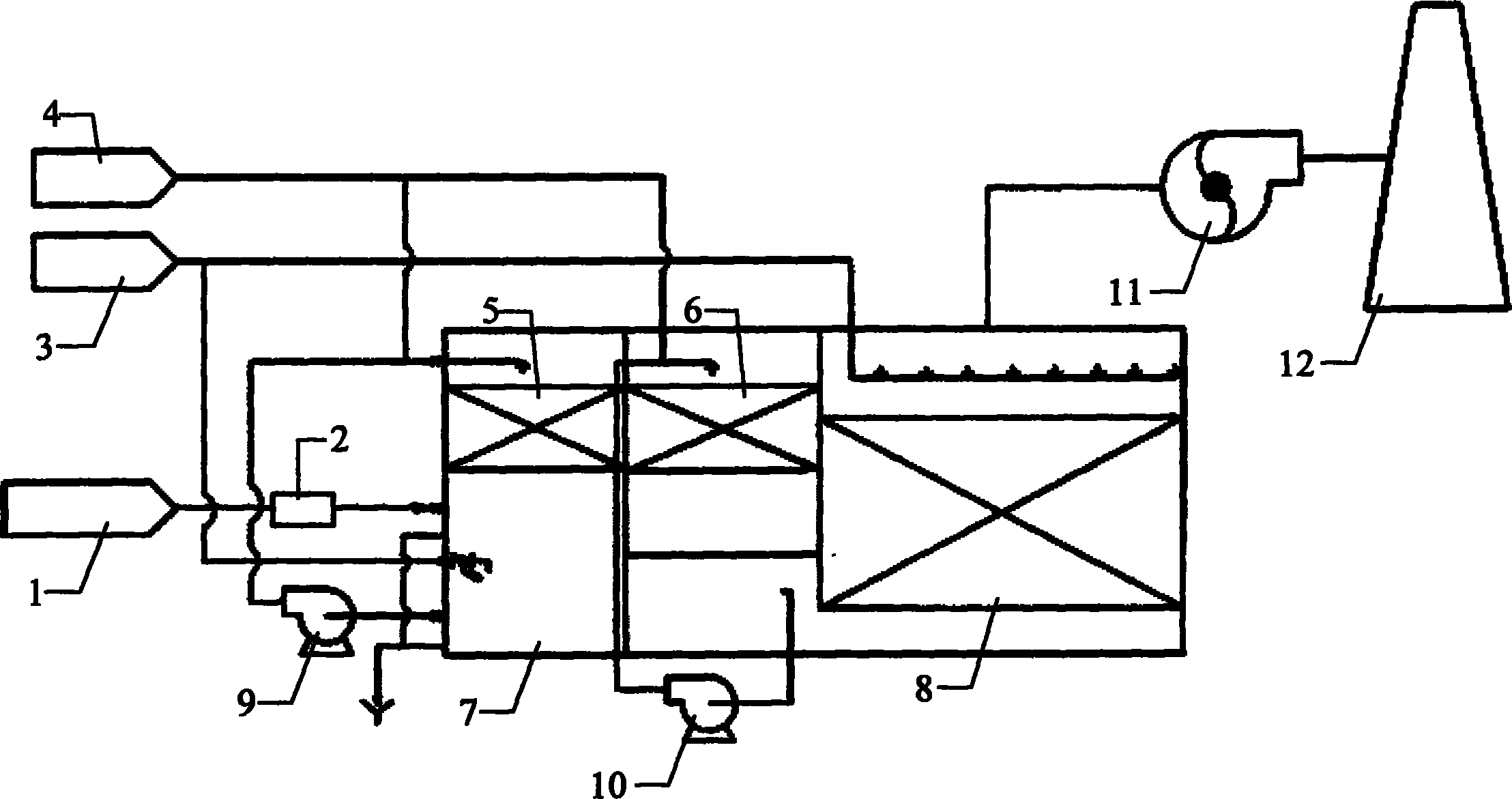

本实用新型提供一种用于对污水进行生物除臭及废气处理的装置，包括除油器、第一生物滴滤塔、第二生物滴滤塔、生物过滤池、循环水箱、废气收集罐与补水池，废气收集罐依次与除油器、第一生物滴滤塔、第二生物滴滤塔以及生物过滤池相连接，循环水箱分别与第一生物滴滤塔、第二生物滴滤塔以及生物过滤池相连接，补水池分别与第一生物滴滤塔以及生物过滤池相连接，生物过滤池通过离心风机与烟囱相连接。本实用新型可有效去除废气中的VOC、H2S、NH3等散发臭气物质，具有建设成本投入低、处理效率高，去除效果明显等优点，是解决VOC气体污染从而保护大气环境的理想净化技术。
权利要求书
1.一种用于对污水进行生物除臭及废气处理的装置，其特征在于， 包括除油器、第一生物滴滤塔、第二生物滴滤塔、生物过滤池、循环水 箱、废气收集罐与补水池，所述废气收集罐依次与所述除油器、所述第 一生物滴滤塔、所述第二生物滴滤塔以及所述生物过滤池相连接，所述 循环水箱分别与所述第一生物滴滤塔、所述第二生物滴滤塔以及所述生 物过滤池相连接，所述补水池分别与所述第一生物滴滤塔以及所述生物 过滤池相连接，所述生物过滤池通过离心风机与烟囱相连接。
2.根据权利要求1所述的用于对污水进行生物除臭及废气处理的装 置，其特征在于，所述循环水箱分别通过喷淋管路以及循环管路与所述 第一生物滴滤塔以及所述第二生物滴滤塔相连接。
3.根据权利要求2所述的用于对污水进行生物除臭及废气处理的装 置，其特征在于，在所述喷淋管路上安装有喷淋水泵，在所述循环管路 上安装有循环水泵。
4.根据权利要求3所述的用于对污水进行生物除臭及废气处理的装 置，其特征在于，所述生物过滤池为封闭式结构。
5.根据权利要求4所述的用于对污水进行生物除臭及废气处理的装 置，其特征在于，所述生物过滤池的内部与底部分别设有滤料与布气系 统，所述布气系统由带有缝隙的模压塑料滤板组成。
6.根据权利要求5所述的用于对污水进行生物除臭及废气处理的装 置，其特征在于，所述第一生物滴滤塔与所述第二生物滴滤塔的内部均 设有由滤料形成的滤床。
7.根据权利要求6所述的用于对污水进行生物除臭及废气处理的装 置，其特征在于，还包括物质加药装置，所述物质加药装置的输出端还 分别所述喷淋管路与所述循环水路管相连接。
8.根据权利要求7所述的用于对污水进行生物除臭及废气处理的装 置，其特征在于，所述物质加药装置由相连接的物质箱、搅拌器、计量 泵与加热器构成。
说明书
用于对污水进行生物除臭及废气处理的装置
技术领域
本实用新型涉及污水处理装置，尤其是一种用于对污水进行生物除 臭及废气处理的装置。
背景技术
污水处理厂的气态污染物主要为含有硫、氮、氧的有机废气或无机 废气，废气分布在污水处理的全过程中，比如因曝气过程需充入并排出 大量气体;压缩过程污泥被压挤排气，并与空气接触加快挥发。这样的 大气量源源不断排入大气，形成巨大的气溶胶，不但威胁现场工作人员 的健康与安全，而且积聚在大气中难以消散。恶臭控制的技术主要是借 鉴化工单元操作人技术，如吸收、吸附、氧化、燃烧等，有填料混式吸 收法、细雾湿式吸收法、活性炭吸收法、热氧化法等。这些方法去除恶 臭废气的效率能达到80～90%左右，但其均存在消耗水量大，除废成本高， 不适合极高浓度臭气的去除等弊端。另外，由于上述方法还需要使用某 些化学药品进行辅助，因此也会在处理过程中产生污染物。
发明内容
针对上述技术中的不足之处，本实用新型提供一种建设成本与运行 成本低，可有效去除废气中的VOC、H2S、NH3等臭气物质的用于对污 水进行生物除臭及废气处理的装置。
为实现上述目的，本实用新型提供一种用于对污水进行生物除臭及 废气处理的装置，包括除油器、第一生物滴滤塔、第二生物滴滤塔、生 物过滤池、循环水箱、废气收集罐与补水池，所述废气收集罐依次与所 述除油器、所述第一生物滴滤塔、所述第二生物滴滤塔以及所述生物过 滤池相连接，所述循环水箱分别与所述第一生物滴滤塔、所述第二生物 滴滤塔以及所述生物过滤池相连接，所述补水池分别与所述第一生物滴 滤塔以及所述生物过滤池相连接，所述生物过滤池通过离心风机与烟囱 相连接。
所述循环水箱分别通过喷淋管路以及循环管路与所述第一生物滴滤 塔以及所述第二生物滴滤塔相连接。
在所述喷淋管路上安装有喷淋水泵，在所述循环管路上安装有循环 水泵。
所述生物过滤池为封闭式结构。
所述生物过滤池的内部与底部分别设有滤料与布气系统，所述布气 系统由带有缝隙的模压塑料滤板组成。
所述第一生物滴滤塔与所述第二生物滴滤塔的内部均设有由滤料形 成的滤床。
还包括物质加药装置，所述物质加药装置的输出端还分别所述喷淋 管路与所述循环水路管相连接。
所述物质加药装置由相连接的物质箱、搅拌器、计量泵与加热器构 成。
与现有技术相比，本实用新型具有以下优点：
(1)建设成本投入低，运行成本低于其他所有方法，其主要运行成 本为风机运行费用;
(2)真正的绿色方法，不使用化学药品，能源需求低廉，不产生二 次污染物;
(3)生物填料为无机填料，具有良好的机械结构与生物特性。可适 用于间歇性的工艺过程，不会因为短期气流中断而影响处理效果;
(4)处理效率高，去除效果明显;
(5)生物过滤系统操作弹性好，方便维护、检修，占地少，安装简 便，调试时间短。
