申请日2011.12.15
公开(公告)日2012.08.08
IPC分类号C02F9/02
摘要
本实用新型涉及机械技术领域，具体地说是一种混凝土生产污水无害化全循环回收系统。一种混凝土生产污水无害化全循环回收系统，包括洗车场、排水漏槽、污水池、清水池、集水坑、沉淀池、石堆置场、砂堆置场、砂石分离机。同现有技术相比，布局合理、结构紧凑、节省空间，使年产十万立方米的商品混凝土厂，应用后年产生产成本降低16-20万元，实现无固体沉降物外排，废水无害化后完全形成可直接进入搅拌主机生产的可用水，并且对环境污染也大大降低，做到了既降低生产成本，又保护环境的优势。
权利要求书

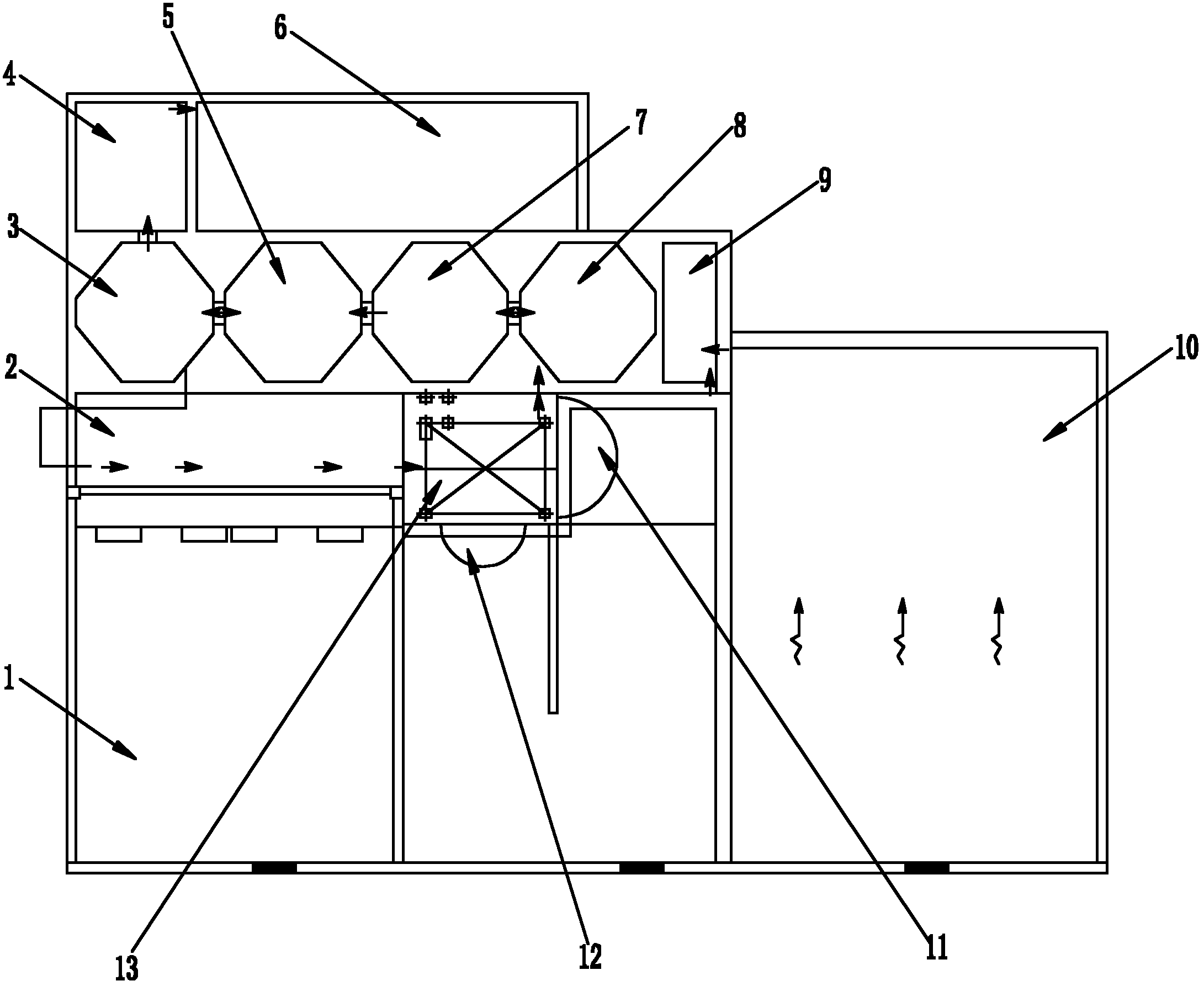

1.一种混凝土生产污水无害化全循环回收系统，包括洗车场、排水漏槽、污水池、清水池、集水坑、沉淀池、石堆置场、砂堆置场、砂石分离机，其特征在于：洗车场(1)的前方设有排水漏槽(2)，排水漏槽(2)的右侧设有砂石分离机(13)，砂石分离机(13)的后方设有砂堆置场(12)，砂堆置场(12)的右侧设有石堆置场(11)，石堆置场(11)的右侧设有沉淀池(10);排水漏槽(2)、砂石分离机(13)及石堆置场(11)的前方从右至左依次设有集水坑(9)、污水池(8)、另一污水池(7)、次污水池(5)、另一次污水池(3)，并且通过管道相互连接;另一次污水池(3)的前方通过管道连接清水池(4)，清水池(4)的右侧设有另一清水池(6)。
2.根据权利要求1所述的一种混凝土生产污水无害化全循环回收系统，其特征在于：所述的沉淀池(10)的污水出口连接于集水坑(9)的污水进口。
说明书
混凝土生产污水无害化全循环回收系统
技术领域
本实用新型涉及机械技术领域，具体地说是一种混凝土生产污水无害化全循环回收系统。
背景技术
传统在建筑行业中的污水都是随意排放，不去进一步的回收利用，使得资源大量浪费，而且对环境造成极大的影响。
发明内容
本实用新型为克服现有技术的不足，提供一种新型的搅拌站废水处理方法，实现无固体沉降物外排，废水无害化后完全形成可直接进入搅拌主机生产的可用水，节约资源，降低生产成本。
为实现上述目的，设计一种混凝土生产污水无害化全循环回收系统，包括洗车场、排水漏槽、污水池、清水池、集水坑、沉淀池、石堆置场、砂堆置场、砂石分离机，其特征在于：洗车场的前方设有排水漏槽，排水漏槽的右侧设有砂石分离机，砂石分离机的后方设有砂堆置场，砂堆置场的右侧设有石堆置场，石堆置场的右侧设有沉淀池;排水漏槽、砂石分离机及石堆置场的前方从右至左依次设有集水坑、污水池、另一污水池、次污水池、另一次污水池，并且通过管道相互连接;另一次污水池的前方通过管道连接清水池，清水池的右侧设有另一清水池。
所述的沉淀池的污水出口连接于集水坑的污水进口。
本实用新型同现有技术相比，布局合理、结构紧凑、节省空间，使年产十万立方米的商品混凝土厂，应用后年产生产成本降低16-20万元，实现无固体沉降物外排，废水无害化后完全形成可直接进入搅拌主机生产的可用水，并且对环境污染也大大降低，做到了既降低生产成本，又保护环境的优势。
