申请日2011.12.15
公开(公告)日2012.08.22
IPC分类号F23G7/00
摘要
本实用新型公开的连续式传送污泥焚烧结块炉，包括上料装置、传送网带、炉体系统、侧出料转接网带和网带自然延伸地沟;上料装置包括支架、上料机和上料导辊;炉体系统包括预热室、加热室和水蒸汽室;预热室内设有预热辊和侧出料转接网带传动辊;加热室内设有烧嘴和耐热托辊;水蒸汽室内设有传动辊、张紧辊和托辊;网带自然延伸地沟内设有驱动辊和支撑辊;传送网带环绕上料机、上料导辊、预热辊、传动辊和张紧辊，中间穿过加热室;侧出料转接网带环绕侧出料转接网带传动辊、耐热托辊、驱动辊和支撑辊，中间穿过加热室和水蒸汽室。通过将焚烧后产生的高温烟气输送到预热室对湿污泥先升温干燥，达到使余热利用、节约能源且焚烧效果好的目的。
权利要求书

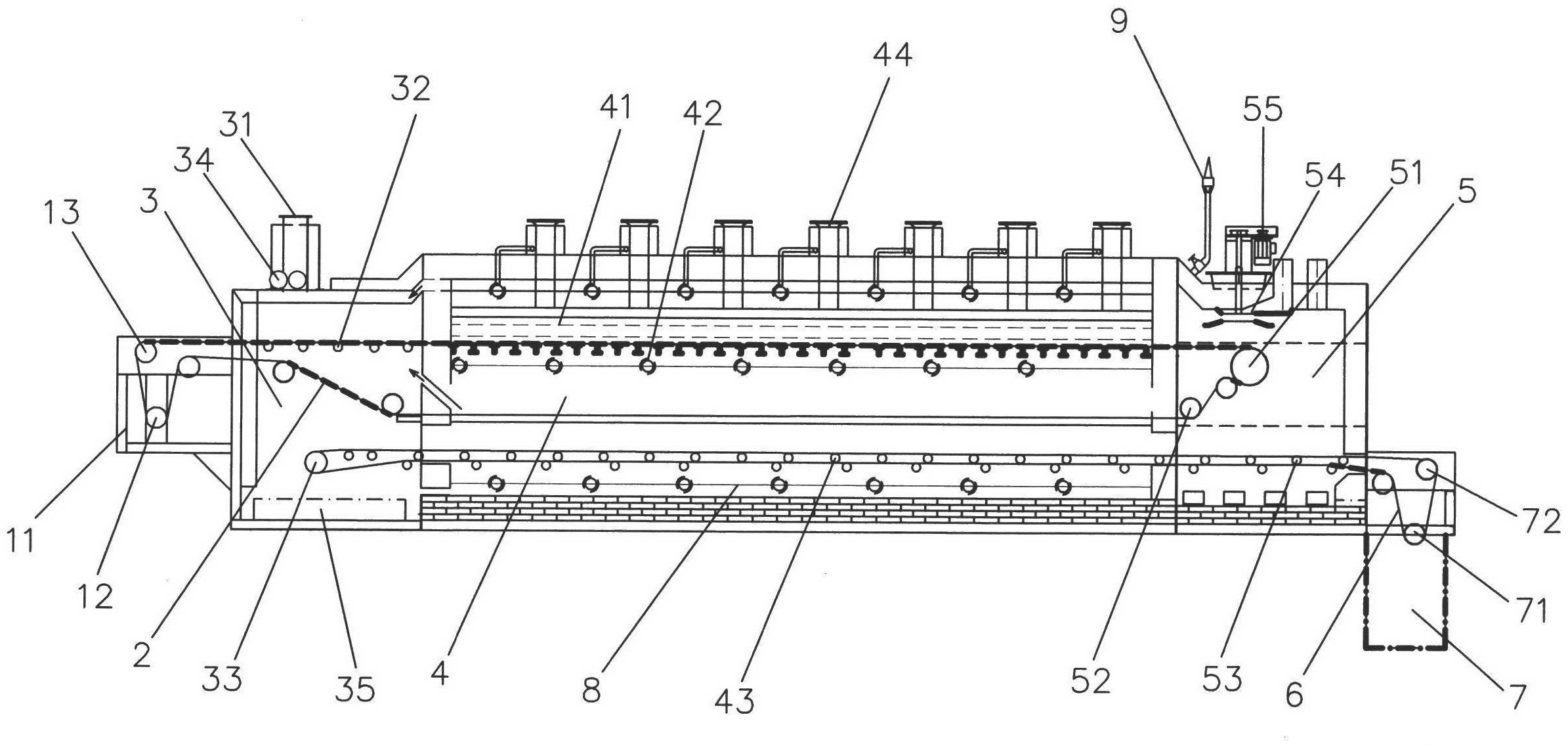

1.一种连续式传送污泥焚烧结块炉，其特征在于，包括上料装置、 传送网带、炉体系统、侧出料转接网带和网带自然延伸地沟;
所述上料装置包括支架、上料机和上料导辊;所述炉体系统包括预 热室、加热室和水蒸汽室;所述预热室顶部设有排放口，上部设有预热 辊，下部设有侧出料转接网带传动辊;所述加热室分设为上下两层，上 层设有耐热钢马弗罐和烧嘴，下层设有耐热托辊;所述水蒸汽室上部设 有传动辊和张紧辊，下部设有托辊，顶部设有水蒸汽排放口;所述网带 自然延伸地沟内设有侧出料转接网带驱动辊和张紧辊;
所述传送网带环绕所述上料机、上料导辊、预热辊、传动辊和张紧 辊，中间穿过所述加热室;
所述侧出料转接网带环绕所述侧出料转接网带传动辊、耐热托辊、 侧出料转接网带驱动辊和张紧辊，中间穿过所述加热室和所述水蒸汽室。
2.根据权利要求1所述的一种连续式传送污泥焚烧结块炉，其特征 在于，所述加热室顶部设有蒸汽吸口。
3.根据权利要求2所述的一种连续式传送污泥焚烧结块炉，其特征 在于，所述加热室内部侧出料转接网带下方设有沉余泥灰清理网带。
4.根据权利要求1所述的一种连续式传送污泥焚烧结块炉，其特征 在于，所述预热室顶部设有冷热风交换风机。
5.根据权利要求1所述的一种连续式传送污泥焚烧结块炉，其特征 在于，所述预热室底部设有出料槽。
6.根据权利要求1所述的一种连续式传送污泥焚烧结块炉，其特征 在于，所述水蒸汽室顶部设有抽水蒸汽风机。
7.根据权利要求1所述的一种连续式传送污泥焚烧结块炉，其特征 在于，所述水蒸汽室顶部靠近所述加热室处设有尾气烧嘴。
说明书
一种连续式传送污泥焚烧结块炉
技术领域
本实用新型涉及环境净化处理设备领域，具体涉及一种连续式传 送污泥焚烧结块炉。
背景技术
近年来随着社会的进步，环境污染现象也日益严重，城市污泥是 最主要的环境污染物之一。因此，城市污水经处理后产生的污泥，一 直是全国性的环保难题。污泥中存在大量细菌、病菌以及氮、硫、氯、 重金属等污染物，不仅难以处理，严重影响污水处理厂的正常运行， 而且影响本体环境，影响人们的正常生活。
现今的污泥处理一般是将污泥直接焚烧，其中湿污泥燃烧时会产 生大量蒸汽，蒸汽中所含的热量可被回收利用，然而这些蒸汽含有大 量的有害气体，因而增加了回收的难度;另外，为了污泥可被充分燃 烧，目前常采用的方法是将湿污泥经过污泥干化机进行干燥后，再于 焚烧塔内高温焚烧，干化即通常是利用蒸汽进行加热干燥，但由于污 泥处理本来投资较高，其中干燥和焚烧过程分别都需要加热、高温， 因此这样的方式也会增加能量成本。从焚烧塔里出来的烟气混合物本 身具有极高的温度，若这部分烟气混合物任由其热量自然散发，而不 加以利用，也是一种能源的浪费。另外，因为污泥所含的热量差别很 大，现有的焚烧炉产生的烟气温度很不稳定，限制了该烟气的进一步 回收利用。因此，现有的污泥干燥焚烧工艺和设备，确有进一步改进 的必要。
实用新型内容
有鉴于此，本实用新型的目的在于提供一种连续式传送污泥焚烧 结块炉，通过在加热室一端设有预热室，将焚烧后产生的高温烟气输 出到预热室对湿污泥先进行预热升温干燥，从而能够余热利用、节约 能源且焚烧效果好。
为达到上述目的，本实用新型的技术方案如下：
一种连续式传送污泥焚烧结块炉，包括上料装置、传送网带、炉 体系统、侧出料转接网带和网带自然延伸地沟;
所述上料装置包括支架、上料机和上料导辊;所述炉体系统包括 预热室、加热室和水蒸汽室;所述预热室顶部设有排放口，上部设有 预热辊，下部设有侧出料转接网带传动辊;所述加热室分设为上下两 层，上层设有耐热钢马弗罐和烧嘴，下层设有耐热托辊;所述水蒸汽 室上部设有传动辊和张紧辊，下部设有托辊，顶部设有水蒸汽排放口; 所述网带自然延伸地沟内设有侧出料转接网带驱动辊和支撑辊;
所述传送网带环绕所述上料机、上料导辊、预热辊、传动辊和张 紧辊，中间穿过所述加热室;
所述侧出料转接网带环绕所述侧出料转接网带传动辊、耐热托 辊、侧出料转接网带驱动辊和支撑辊，中间穿过所述加热室和所述水 蒸汽室。
优选的，所述加热室顶部设有蒸汽吸口。
优选的，所述加热室内侧出料转接网带下方设有沉余泥灰清理网 带。
优选的，所述预热室顶部设有冷热风交换风机。
优选的，所述预热室底部设有出料槽。
优选的，所述水蒸汽室顶部设有抽水蒸汽风机。
优选的，所述水蒸汽室顶部靠近所述加热室处设有尾气烧嘴。
从上述的技术方案能够看出，本实用新型所公开的一种连续式传 送污泥焚烧结块炉，通过在加热室一端设有预热室，另一端设有水蒸 汽室，将焚烧后产生的高温烟气输送到预热室对湿污泥先进行预热升 温干燥，并将产生的水蒸汽及时处理，从而达到能够使余热利用、节 约能源且焚烧效果好的目的。
