申请日2011.12.15
公开(公告)日2012.10.31
IPC分类号C02F101/20; C02F9/04
摘要
本实用新型涉及一种重金属废水预处理设备，包括：安装于设备前端的进水装置;与所述进水装置连通的反应室;与所述反应室连通的沉淀室，所述沉淀室底部安装有排渣管;与所述沉淀室相连的气浮室以及设置于气浮室前端的气浮槽;气浮室顶部设置刮渣装置;气浮室中还安装有回流装置;设备尾端设置出水管与气浮室相通。通过将废水的沉淀与气浮两个步骤的有机结合，使得设备达到预处理效率高、占地面积小、用药量节约、出水水质高。
权利要求书

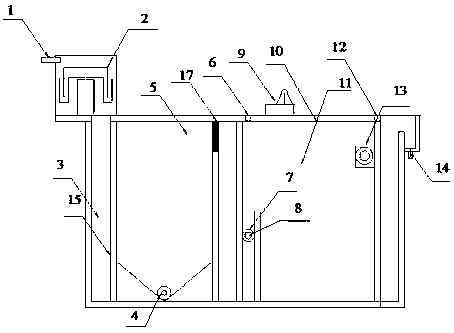

1.一种重金属废水预处理设备，其特征在于该设备主要包括：安装于设备前端的进水装置;与所述进水装置连通的反应室;与所述反应室连通的沉淀室，所述沉淀室底部安装有排渣管;与所述沉淀室相连的气浮室以及设置于气浮室前端的气浮槽;气浮室顶部设置刮渣装置;气浮室中还安装有回流装置;设备尾端设置出水管与气浮室相通。
2.根据权利要求1所述的重金属废水预处理设备，其特征在于：在所述进水装置中装有与进水管相连接的脉冲进水器。
3.根据权利要求1所述的重金属废水预处理设备，其特征在于：在所述反应室与所述沉淀室之间设置有格栅墙，格栅墙的墙体上分布大小均匀的圆孔，反应室中的水通过格栅墙进入所述沉淀室。
4.根据权利要求1所述的重金属废水预处理设备，其特征在于：在所述沉淀室与所述气浮室之间设置有水闸，控制水流使水体均匀流过。
5.根据权利要求1所述的重金属废水预处理设备，其特征在于：所述刮渣装置为行车式的刮渣机，所述刮渣机与导轨连接。
6.根据权利要求1所述的重金属废水预处理设备，其特征在于：所述的回流装置由连接所述气浮室与所述气浮槽的回流管、回流溶气泵以及与所述回流容器泵相连的溶气罐组成。
说明书
一种重金属废水预处理设备
技术领域
本实用新型涉及环境保护中的一种工业废水预处理设备，具体说，主要是针对含重金属的工业废水的预处理设备。
背景技术
随着经济的快速发展，在矿冶、机械制造、化工、电子、仪表等工业中的许多生产过程中都产生重金属废水，这些废水严重影响着儿童和成人的身体健康乃至生命，如人体若摄取了过多的钼元素会导致痛风样综合症，关节痛及畸形，肾脏受损，并有生长发育迟缓，动脉硬化，结蒂组织变性等病症。当前，儿童铅中毒，重金属致胎儿畸形，砷中毒等事件也屡有发生，使重金属污染成为关系到人类健康和生命的重大环境问题。
我国水体重金属污染问题十分突出，江河湖库底质的污染率高达80.1%。2008年黄河，淮河，松花江，辽河等十大流域的流域片重金属超标断面的污染程度均为超Ⅴ类。2009年太湖底泥中总铜，总铅，总镉含量均处于轻度污染水平。黄浦江干流表层沉积物中Cd超背景值2倍，Pb超1倍，Hg含量明显增加;苏州河中Pb全部超标，Cd为75%超标，Hg为62.5%超标。城市河流有35.11%的河段出现总汞超过地表水III类水体标准，18.46%的河段面总镉超过Ⅲ类水体标准，25%的河段有总铅的超标样本出现。葫芦岛市乌金塘水库钼污染问题严重，钼浓度最高超标准值13.7倍。由长江，珠江，黄河等河流携带入海的重金属污染物总量约为3.4万t，对海洋水体的污染危害巨大。全国近岸海域海水采样品中铅的超标率达62.9%，最大值超一类海水标准49.0倍;铜的超标率为25.9%，汞和镉的含量也有超标现象。大连湾60%测站沉积物的镉含量超标，锦州湾部分测站排污口邻近海域沉积物锌，镉，铅的含量超过第三类海洋沉积物质量标准。
因此对工业污水进行处理是尤为必要的，在污水处理工艺中预处理是污水进入传统沉淀、生物等处理之前根据后续处理流程对水质的要求而设置的预处理设施，是污水处理的咽喉环节。
在现有的污水预处理过程中，通常包含了沉淀和气浮处理两个环节，而这两个环节通常是有两个相对独立的设备完成，这样使得设备复杂，操作不便，维修与管理困难，使得效率低，且还存在着占地面积大的缺点。
发明内容
为克服现有的污水预处理设备所存在的不足，本实用新型的提供了一种安装、维修和操作方便，占地面积小，效率高的工业重金属废水预处理设备。
为实现上述目的，本实用新型采用以下技术方案。
一种重金属废水预处理设备包括：安装于设备前端进水装置，与所述进水装置连通的反应室;与所述反应室连通的沉淀室，所述沉淀室底部安装有排渣管;与所述沉淀室相连的气浮室以及设置于气浮室前端的气浮槽;气浮室顶部设置刮渣装置;气浮室中还安装有回流装置;设备尾端设置出水管与气浮室相通。
本实用新型还可以通过如下技术措施进一步实现。
前述进水装置中装有与进水管相连接的脉冲进水器。
其中，所述反应室与所述沉淀室之间设置有格栅墙，墙体上分布大小均匀的圆孔，所述反应室中的水通过格栅墙进入所述的沉淀室。
其中，所述沉淀室与所述气浮室之间设置有水闸，控制水流使水体均匀流过。
其中，所述的刮渣装置为行车式的刮渣机，所述刮渣机与导轨连接。
其中，所述的回流装置由连接所述气浮室与所述气浮槽的回流管、回流溶气泵以及与所述回流容器泵相连的溶气罐组成。
使用本实用新型的重金属废水预处理设备对污水进行预处理，有以下有益效果：
1、设备进水装置中安装有脉冲进水器，通过脉冲进水可以使污水得到充分搅拌，增加了污泥与污水中污染物的接触，可以使得加入药剂充分反应;
2、将沉淀与气浮两技术有效的结合，使得预处理后的污水水质高于单一沉淀或气浮设备的水质;
3、在气浮室顶部设置了刮渣设备，将表面浮渣刮离水面，通过导轨输送，与沉淀物统一处理;
4、将沉淀与气浮有效的集约化设计，使得设备占地面积小，特别适用于现有的污水处理厂进行污水设备改造。
