申请日2011.12.15
公开(公告)日2012.09.12
IPC分类号E03C1/29; E03C1/12
摘要
本实用新型属于一种排水装置，特别涉及一种分流回收污水装置。其特征是：回收器上设有上接水口，回收水出口，下排水口，清洗口。回收器内部设有截流板、第一导流板和第二导流板。截流板与上接水口固定连接，截流板上有若干个过滤孔。第二导流板、第一导流板分别在左内腔和右内腔，分别固定连接于截流板的另一端和回收水出口。污水从水槽进入回收器内部，使一部分污水在第二导流板的作用下，直接流入下水道。另一部分污水通过截流板过滤回收，在第一导流板的作用下，经回收水出口排出并收集，达到再次利用的目的。
权利要求书
1.分流回收污水装置，其特征是：回收器(1)上设有上接水口(2)，回收水出口(3)，下排水口(4)，清洗口(11)，回收器(1)内部设有第一导流板(5)、第二导流板(6)和截流板(7)。
2.根据权利要求1所述的分流回收污水装置，其特征是：所述的上接水口(2)在回收器(1)上部。
3.根据权利要求1所述的分流回收污水装置，其特征是：所述的回收水出口(3)在回收器(1)中间。
4.根据权利要求1所述的分流回收污水装置，其特征是：所述的下排水口(4)在回收器(1)低端。
5.根据权利要求1所述的分流回收污水装置，其特征是：所述的截流板(7)与上接水口(2)固定连接，截流板(7)上有若干个过滤孔(8)。
6.根据权利要求1所述的分流回收污水装置，其特征是：所述的第二导流板(6)、第一导流板(5)分别在左内腔(12)和右内腔(13)，分别固定连接于截流板(7)的另一端和回收水出口(3)。
7.根据权利要求1所述的分流回收污水装置，其特征是：所述的清洗口(11)分别在左内腔(12)和右内腔(13)的低端，清洗口(11)上有清洗口盖(15)与清洗口(11)采用螺纹式连接。
说明书
分流回收污水装置
技术领域
本实用新型属于一种排水装置，特别涉及一种分流回收污水装置。
背景技术
人们日常生活洗涤用水一般是通过水槽或洗手盆底部一个排放口排出，排放口连接一个反水弯头，反水弯头另一端直通下水道。在排放掉的生活洗涤用水中，只有一小部分不便利用，绝大部分是可回收再利用的，但是传统排放装置不具有选择回收功能，回收用水比较麻烦，所以大部分水都被习惯性的排放掉。当前我们面临着水资源供求危机，对水资源回收再利用已是重中之重，所以人们在探索利用各种手段已达到节水的目的。
发明内容
本实用新型的目的是提供一种既简单方便又具有可选择性的自动分流回收或排放污水装置。

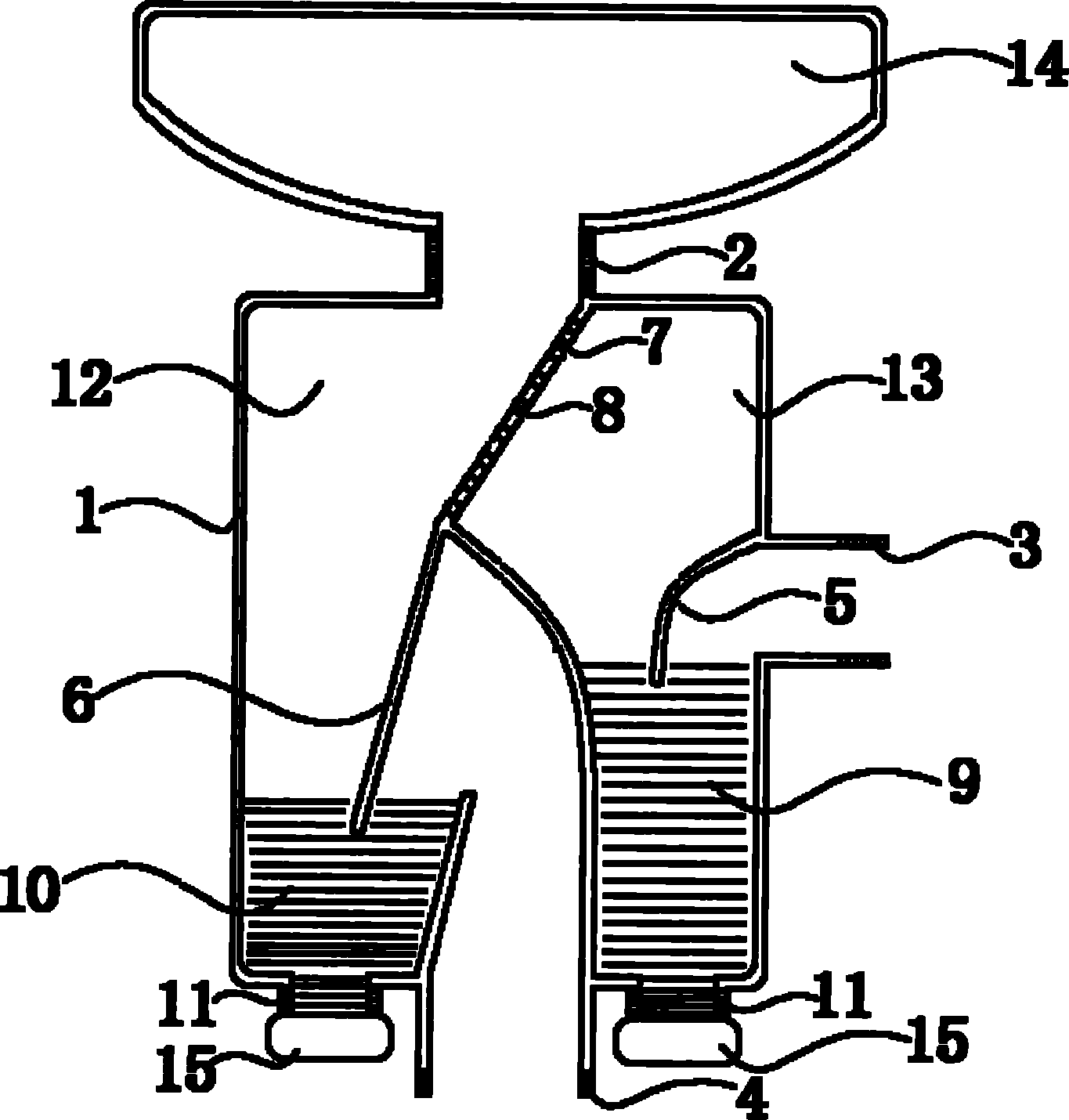

本实用新型的目的是这样实现的，设计一种分流回收污水装置，其特征是：回收器上设有上接水口，回收水出口，下排水口，清洗口。回收器内部设有截流板、第一导流板、第二导流板。
所述的回收器上部设有上接水口与水槽连通。
所述的回收器中间设有回收水出口。
所述的回收器低端设有下排水口。
所述的回收器内设有截流板与上接水口固定连接，截流板上有若干过滤孔。
所述的第二导流板、第一导流板分别在左内腔和右内腔，分别固定连接于截流板的另一端和回收水出口。
所述的清洗口分别在左内腔和右内腔的低端，清洗口上有清洗口盖与清洗口采用螺纹式连接。
本实用新型的优点是：由于回收器上部设有上接水口与水槽连通，回收器中间设有回收水出口，回收器低端设有下排水口，回收器内设有截流板和第一导流板、第二导流板，截流板上有若干过滤孔。当水槽内污水从上接水口进入回收器，一部分污水直接进入回收器左内腔，在第二导流板的作用下，经过水密封层从下排水口流出。同时，另一部分污水通过截流板的过滤孔进入回收器右内腔，在第一导流板的作用下，经过水密封层从回收水出口流出。水密封层具有防臭作用。由此便达到了污水回收过滤，再次利用的目的。
