申请日2011.12.15
公开(公告)日2012.10.03
IPC分类号C02F1/00
摘要
本实用新型一种污水处理机加药箱，包括箱体，其特征在于,所述箱体的顶壁上开有加药口，加药口上可拆卸连接有注药管，该注药管的上端为敞口结构，所述箱体侧壁上设置有与箱体内部连通的液位管，所述敞口结构为喇叭口型。该污水处理机加药箱加药口上连接有可拆卸的注药管，注药管为敞口结构，可以顺利的加药，并且压缩了加药箱的体积，箱体的侧壁上设置的与箱体内部连通的液位管可以监控加药量。
权利要求书

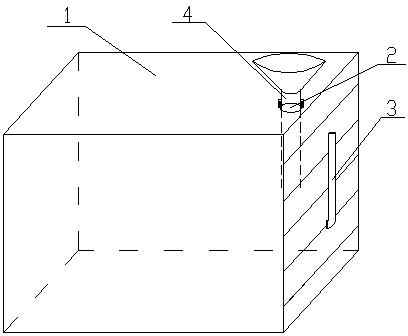

1.一种污水处理机加药箱，包括箱体(1)，其特征在于,所述箱体(1)的顶壁上开有加药口(2)，加药口(2)上可拆卸连接有注药管(4)，该注药管(4)的上端为敞口结构。
2.根据权利要求1所述的一种污水处理机加药箱，其特征在于：所述箱体(1)侧壁上设置有与箱体内部连通的液位管(3)。
3.根据权利要求1或2所述的一种污水处理机加药箱，其特征在于：所述敞口结构为喇叭口型。
说明书
一种污水处理机加药箱
技术领域
本实用新型涉及一种污水处理机加药箱。
背景技术
现有的污水处理机加药箱都是在加药箱的顶壁开个加药口，在加药的时候直接从加药口倒入，这样的加药口不仅占用顶壁很大空间，而且会使整个加药箱的体积变大，在加药的过程中还不容易控制药量。
发明内容
本实用新型的目的是提供一种污水处理机加药箱，解决了现有的污水处理机用加药箱体积大，在加药时直接将药倒入加药箱，而且不能从外部监控加药量的问题。
本实用新型所采用的技术方案是，一种污水处理机加药箱，包括箱体，其特征在于,所述箱体的顶壁上开有加药口，加药口上可拆卸连接有注药管，该注药管的上端为敞口结构。
所述箱体侧壁上设置有与箱体内部连通的液位管。
所述敞口结构为喇叭口型。
本实用新型的有益效果是，该污水处理机加药箱加药口上连接有可拆卸的注药管，注药管为敞口结构，可以顺利的加药，压缩了加药箱的体积，箱体的侧壁上设置的与箱体内部连通的液位管可以监控加药量。
