申请日2011.09.21
公开(公告)日2012.05.30
IPC分类号C02F1/28; C02F1/48
摘要
去毛刺水处理装置，包括水处理箱，所述水处理箱上设置有进水管和出水管，所述水处理箱内设置有带有弧形凸起面的扩散板，扩散板通过支架设置在水处理箱内部，所述进水管包括一导向段，所述扩散板的位置与进水管的导向段出口相对应，所述水处理箱的侧壁上设置有用于吸附铁屑的磁铁装置，所述水处理箱的下部设置有废水排放阀。本实用新型可以对带有铁屑的污水进行处理，且处理效果好。本实用新型具有结构简单，操作方便，生产成本低的优点。
权利要求书
1.去毛刺水处理装置，其特征在于，包括水处理箱，所述水处 理箱上设置有进水管和出水管，所述水处理箱内设置有带有弧形凸起 面的扩散板，扩散板通过支架设置在水处理箱内部，所述进水管包括 一导向段，所述扩散板的位置与进水管的导向段出口相对应，所述水 处理箱的侧壁上设置有用于吸附铁屑的磁铁装置，所述水处理箱的下 部设置有废水排放阀。
2.根据权利要求1所述的去毛刺水处理装置，其特征在于，所 述支架为三角支架。
3.根据权利要求1所述的去毛刺水处理装置，其特征在于，所 述水处理箱的下部为锥形箱体结构，所述废水排放阀设置在锥形箱体 结构上。
4.根据权利要求1所述的去毛刺水处理装置，其特征在于，所 述水处理箱内设置有过滤网，所述过滤网位于扩散板的上方。
5.根据权利要求4所述的去毛刺水处理装置，其特征在于，水 处理箱上还设置有用于将过滤网上的杂物吹下去的进气口，所述进气 口位于过滤网的上方。
6.根据权利要求1所述的去毛刺水处理装置，其特征在于，所 述进水管上设置有进水控制阀。
7.根据权利要求1所述的去毛刺水处理装置，其特征在于，所 述出水管上设置有出水控制阀。
说明书
去毛刺水处理装置
技术领域
本实用新型涉及水处理设备，具体来说涉及一种在去毛刺加工过 程中所产生的铁屑和水的混合污水的去毛刺水处理装置。
背景技术
同步器齿毂是汽车同步器内部换挡驱动系统的主要零部件之一， 其性能的好坏直接影响到汽车同步器内部换挡驱动系统的工作状况。
同步器齿毂其内齿圈、外齿圈在没有倒角之前，因为有锐角毛刺 存在，致使装配工艺困难，影响同步器使用寿命。因此需要对内齿圈、 外齿圈进行倒锐角去毛刺。在去毛刺加工过程中会产生的铁屑和水的 混合污水，如果该混合污水不经过处理直接排放，会造成污染。
实用新型内容
针对上述问题，本实用新型的目的在于提供一种去毛刺水处理装 置，以对在去毛刺加工过程中所产生的铁屑和水的混合污水进行处 理。
为了实现上述目的，本实用新型的技术方案如下：
去毛刺水处理装置，其特征在于，包括水处理箱，所述水处理箱 上设置有进水管和出水管，所述水处理箱内设置有带有弧形凸起面的 扩散板，扩散板通过支架设置在水处理箱内部，所述进水管包括一导 向段，所述扩散板的位置与进水管的导向段出口相对应，所述水处理 箱的侧壁上设置有用于吸附铁屑的磁铁装置，所述水处理箱的下部设 置有废水排放阀。
在本实用新型的一个优选实施例中，所述支架为三角支架。
在本实用新型的一个优选实施例中，所述水处理箱的下部为锥形 箱体结构，所述废水排放阀设置在锥形箱体结构上。
在本实用新型的一个优选实施例中，所述水处理箱内设置有过滤 网，所述过滤网位于扩散板的上方。进一步，水处理箱上还设置有用 于将过滤网上的杂物吹下去的进气口，所述进气口位于过滤网的上 方。
在本实用新型的一个优选实施例中，所述进水管上设置有进水控 制阀。
在本实用新型的一个优选实施例中，所述出水管上设置有出水控 制阀。

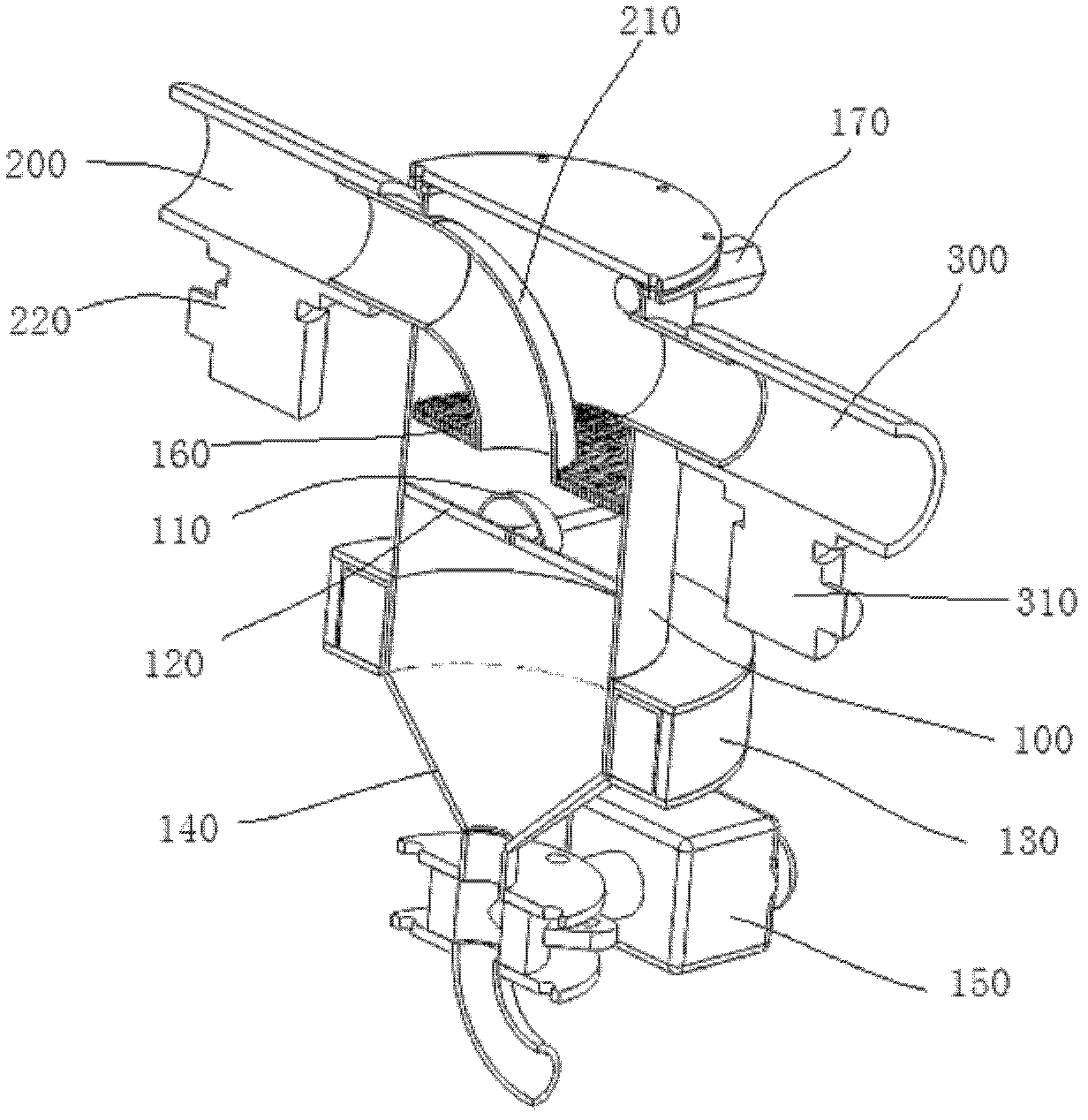

使用时，污水从进水管进入，经过导向段冲击在扩散板上，溅射 到水处理箱的四周，在磁铁装置的吸附作用下，污水中的铁屑被吸附 到磁铁装置的相对应位置。随着进入的污水越来越多，并覆盖到过滤 网处时，污水中的杂质粘附在过滤网的下端面，从进气口进来的高速 气体将过滤网上的杂质和吸附在磁铁装置上的铁屑吹落，经过处理后 的污水从出水管排出，杂质从废水排放阀排出。
本实用新型可以对带有铁屑的污水进行处理，且处理效果好。本 实用新型具有结构简单，操作方便，生产成本低的优点。
