申请日2012.12.17
公开(公告)日2013.06.12
IPC分类号E03C1/12
摘要
本实用新型公开了一种盥洗池废水再利用装置，包括盥洗池(1)，该盥洗池(1)的底部开有第一出水口(1a)，其特征在于：在所述盥洗池(1)的下方设置有蓄水池(2)，在所述蓄水池(2)侧壁的中部开有第二出水口(2a)，在蓄水池(2)侧壁的下部开有第三出水口(2b)，在第二出水口(2a)和第三出水口(2b)处均连接有水管(3)，在水管(3)上设置有开关(4)。本实用新型通过在盥洗池下方设侧壁中部和下部开有出水口的蓄水池，从而将盥洗池中的水蓄存在蓄水池中，对盥洗池中的废水进行二次利用，不仅使用方便，而且节水环保，具有构思巧妙、结构简单、改造容易和改造成本低等特点。
权利要求书
1.一种盥洗池废水再利用装置，包括盥洗池(1)，该盥洗池(1)的底部开有第一出水口(1a)，其特征在于：在所述盥洗池(1)的下方设置有蓄水池(2)，在所述蓄水池(2)侧壁的中部开有第二出水口(2a)，在蓄水池(2)侧壁的下部开有第三出水口(2b)，在第二出水口(2a)和第三出水口(2b)均连接有水管(3)，在水管(3)上设置有开关(4)。
2.根据权利要求1所述的盥洗池废水再利用装置，其特征在于：所述盥洗池(1)放置在蓄水池(2)的侧壁上端，使蓄水池(2)的侧壁支撑盥洗池(1)。
说明书
盥洗池废水再利用装置
技术领域
本实用新型属于生活用品领域，具体地讲，特别涉及一种盥洗池废水再利用装置。
背景技术
目前，总所周知家庭盥洗池用过的废水可以用作冲厕和清洗拖把等，可是由于没有相应的废水再利用装置，这些废水被直接排放掉，给水资源造成极大的浪费。
实用新型内容
本实用新型所要解决的技术问题在于提供一种节水环保的盥洗池废水再利用装置。

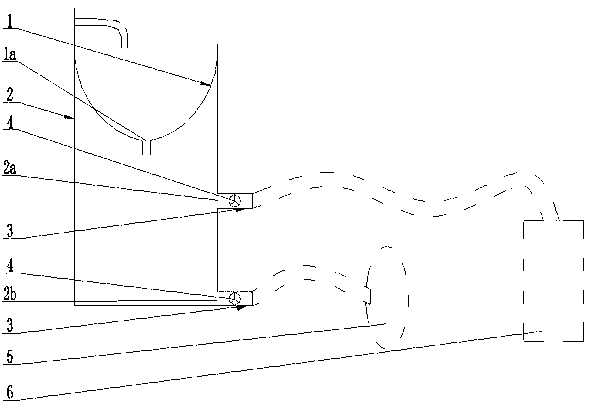

本实用新型的技术方案如下：一种盥洗池废水 再利用装置，包括盥洗池(1)，该盥洗池(1)的底部开有第一出水口(1a)，其特征在于：在所述盥洗池(1)的下方设置有蓄水池(2)，在所述蓄水池(2)侧壁的中部开有第二出水口(2a)，在蓄水池(2)侧壁的下部开有第三出水口(2b)，在第二出水口(2a)和第三出水口(2b)处均连接有水管(3)，在水管(3)上设置有开关(4)。
本实用新型通过在盥洗池下方设置侧壁中部和下部均开有出水口的蓄水池，从而将盥洗池中使用过的废水蓄存在蓄水池中，通过开关打开蓄水池中部的第二出水口，即可使较为干净的废水流出，可用于洗拖把;打开蓄水池下部的第三出水口，即可使较为浑浊的废水流出，可用于冲厕，从而将盥洗池中的废水二次利用，不仅使用方便，而且节水环保。
所述盥洗池(1)放置在蓄水池(2)的侧壁上端，使蓄水池(2)的侧壁支撑盥洗池(1)，这样不仅可以增大蓄水池的容积，而且盥洗池充当了蓄水池的盖体、蓄水池充当了盥洗池的支座，结构简单、紧凑。
有益效果：本实用新型通过在盥洗池下方设侧壁中部和下部开有出水口的蓄水池，从而将盥洗池中的水蓄存在蓄水池中，对盥洗池中的废水进行二次利用，不仅使用方便，而且节水环保，具有构思巧妙、结构简单、改造容易和改造成本低等特点。
