申请日2011.07.28
公开(公告)日2012.01.04
IPC分类号C02F1/48; C02F9/12
摘要
本发明涉及一种含铁元素污水过滤装置，包括壳体，所述壳体中部设置有电磁铁阵列，所述壳体上部设置有净水出口，所述壳体底部与污水管连通，所述污水管的两端分别设置有进水口和出水口，所述污水管邻近进水口一侧设置有第一电磁阀，所述污水管在邻近出水口的一侧设置有第二电磁阀，所述第一电磁阀和第二电磁阀均与控制器相连;通过电磁铁阵列的强磁作用下，将电解过后的工业废水中的含铁元素物质在磁场的吸附及洛伦兹力的作用下，吸附在电磁铁阵列上，达到净化水质的效果。
权利要求书

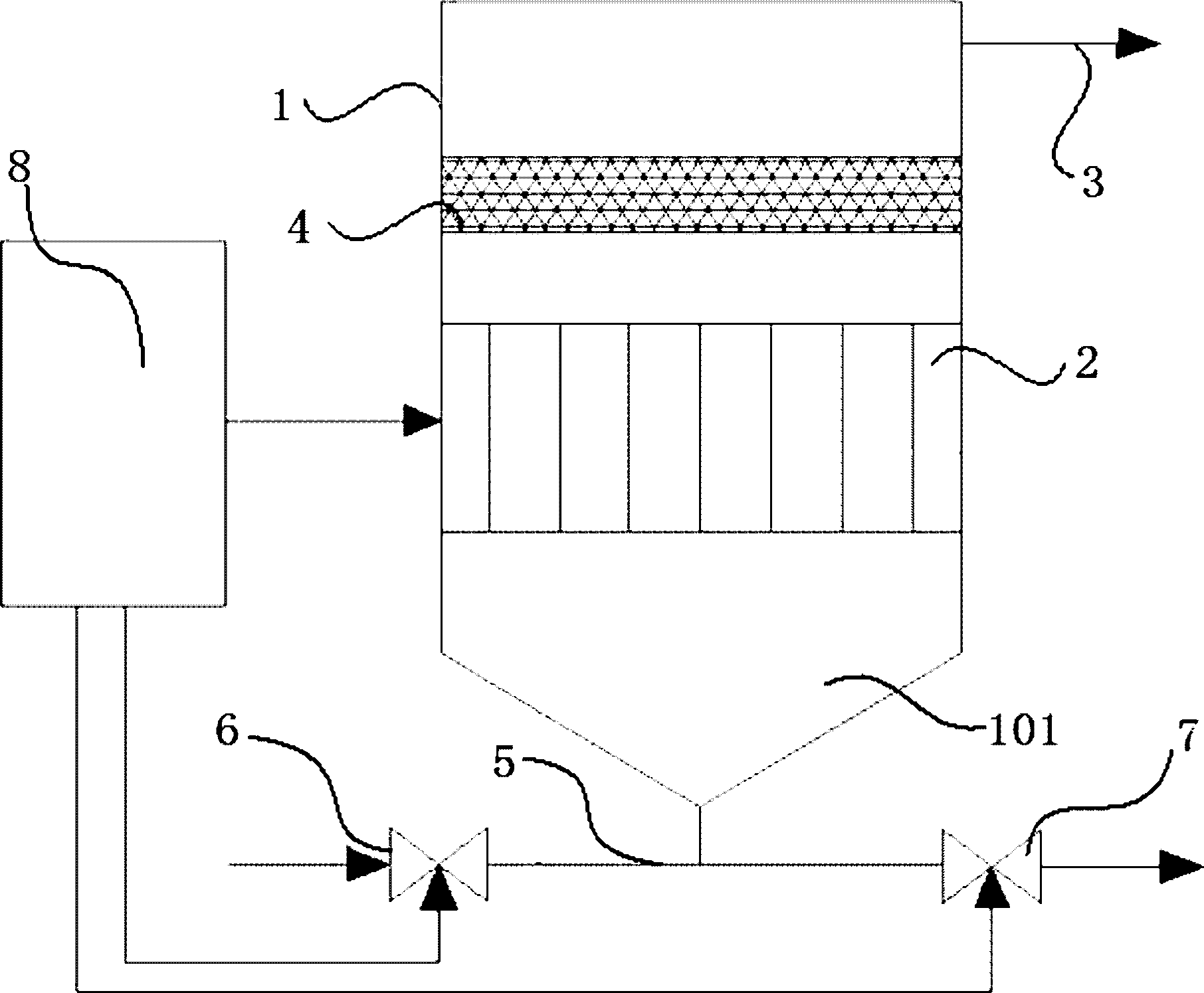

1.一种含铁元素污水过滤装置，其特征在于：包括壳体(1)，所述壳体(1)中部设置有电磁铁阵列(2)，所述壳体(1)上部设置有净水出口(3)，所述壳体底部(101)与污水管(5)连通，所述污水管(5)的两端分别设置有进水口(501)和出水口(502)，所述污水管(5)邻近进水口(501)一侧设置有第一电磁阀(6)，所述污水管(5)在邻近出水口(502)的一侧设置有第二电磁阀(7)，所述第一电磁阀(6)和第二电磁阀(7)均与控制器(8)相连。
2.根据权利要求1所述的含铁元素污水过滤装置，其特征在于：所述壳体底部(101)截面小于壳体(1)中部截面形状。
3.根据权利要求2所述的含铁元素污水过滤装置，其特征在于：所述壳体(1)中部至壳体底部(101)之间的内壁为斜面。
4.根据权利要求2所述的含铁元素污水过滤装置，其特征在于：所述壳体底部(101)为漏斗形。
5.根据权利要求1至4中任一权利要求所述的含铁元素污水过滤装置，其特征在于：所述净水出口(3)与电磁铁阵列(2)之间的区域内设置有粗过滤层(4)，所述粗过滤层(4)的横截面形状与壳体(1)内部截面形状相适配。
说明书
一种含铁元素污水过滤装置
技术领域
本发明涉及一种污水处理装置，特别是一种含铁元素的污水过滤装置。
背景技术
工业废水是指工业生产过程中产生的废水、污水和废液,其中含有随水流失的工业生产用料、中间产物和产品以及生产过程中产生的污染物。随着工业的迅速发展,废水的种类和数量迅猛增加,对水体的污染也日趋广泛和严重,威胁人类的健康和安全。因此,对于保护环境来说,工业废水的处理比城市污水的处理更为重要。
现有技术有采用电解方法对工业废水、油田污水及其他污水进行处理的方法，包括电解池池体及设置在池体内部的极板，通过电解的方法对污水进行处理，由于金属离子在电解池中经过氧化还原反应，金属离子在电解时通常会转换成金属离子、金属氧化物固体及其絮状物，因此在电解池中处理过后的水中仍然含有铁离子及其他含铁元素的宏观物质，仅通过电解池进行电解处理，很难将铁离子及其他含铁元素的宏观物质去除干净，致使铁离子在水中发生氧化，造成水质发黄，影响污水的处理效果。
发明内容
本发明的发明目的在于：针对现有技术存在的问题，提供一种结构简单、且可去除水中含铁元素的污水过滤装置。
为了实现上述目的，本发明采用的技术方案为：一种含铁元素污水过滤装置，包括壳体，所述壳体中部设置有电磁铁阵列，所述壳体上部设置有净水出口，所述壳体底部与污水管连通，所述污水管的两端分别设置有进水口和出水口，所述污水管邻近进水口一侧设置有第一电磁阀，所述污水管在邻近出水口的一侧设置有第二电磁阀，所述第一电磁阀和第二电磁阀均与控制器相连。
作为本发明的优选方案，所述壳体底部截面小于壳体中部截面形状。
作为本发明的优选方案，所述壳体中部至壳体底部之间的内壁为斜面。采用这样的结构，有利于水中的铁元素物质汇集，并顺势流入污水管中。
作为本发明的优选方案，所述壳体底部为漏斗形。采用这样的结构，有利于水中的铁元素物质顺势流入污水管中。
作为本发明的优选方案，所述净水出口与电磁铁阵列之间的区域内设置有粗过滤层，所述粗过滤层的横截面形状与壳体内部截面形状相适配;采用这样的结构，可以使经过电磁铁阵列的污水平稳、均匀，有利于电磁铁的吸附。
综上所述，由于采用了上述技术方案，本发明的有益效果是：通过电磁铁阵列的强磁作用下，将电解过后的工业废水中的含铁元素物质在磁场的吸附及洛伦兹力的作用下，吸附在电磁铁阵列上，达到净化水质的效果。
