申请日2011.07.28
公开(公告)日2012.09.05
IPC分类号E03F5/14; E03F5/10
摘要
本实用新型涉及一种用于重力流与真空结合式排水系统的防堵塞污水收集箱，收集箱污水进口腔顶部设有堵塞检测传感器，格栅将污水进口腔与污水出口腔分隔，疏通机构的栅栏与格栅的栅栏相互交叉，栅栏之间间隙配合，疏通机构顶部安装有负压气缸。当有堵塞发生时，堵塞检测传感器的信号会使疏通机构的负压气缸自动作上下往复运动以剪切诸如卫生纸和粪便，以便其通过格栅直到堵塞检测传感器信号消失。当堵塞检测传感器信号一直不消失时，再进行人工清掏。如此，降低了堵塞概率，减少了人工清掏收集箱的次数。
权利要求书
1.一种用于重力流与真空结合式排水系统的防堵塞污水收集箱，其特征是收集箱污水进口腔顶部设有堵塞检测传感器，格栅将污水进口腔与污水出口腔分隔，疏通机构的栅栏与格栅的栅栏相互交叉，栅栏之间间隙配合，疏通机构顶部安装有负压气缸。
说明书
一种用于重力流与真空结合式排水系统的防堵塞污水收集箱
所属技术领域
本实用新型涉及一种用于重力流与真空结合式排水系统的防堵塞污水收集箱，尤其是能够应用在人流量较大的公共场合的厕所便器的污水收集。
背景技术
目前，用于重力流与真空结合式排水系统的污水收集箱在应用过程中存在以下不足：
1.易堵塞。
2.堵塞后需要人工清掏。
发明内容
为了克服现有的重力流与真空结合式排水系统的污水收集箱的上述的不足，本实用新型提供一种用于重力流与真空结合式排水系统的污水收集箱，该污水收集箱能够感知堵塞而且能够自动将堵塞物剪切以便通过格栅，降低了堵塞概率。

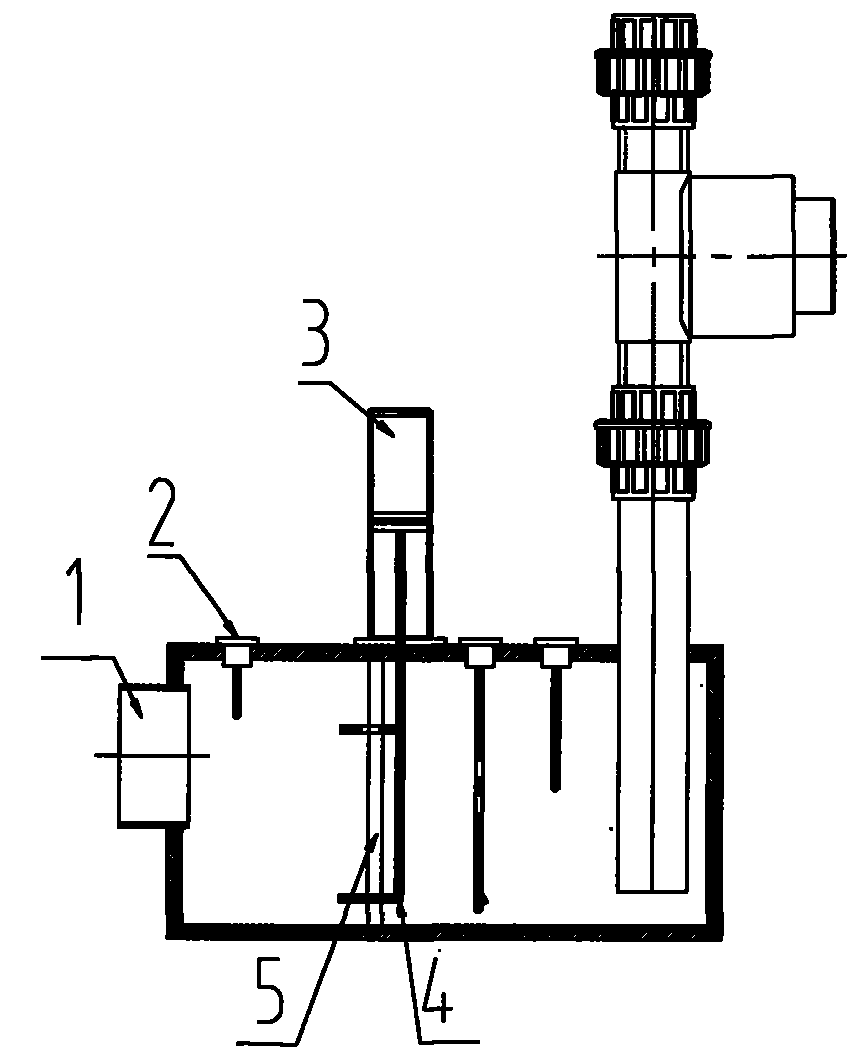

本实用新型解决其技术问题所采用的技术方案是：收集箱污水进口腔顶部设有堵塞检测传感器，格栅将污水进口腔与污水出口腔分隔，疏通机构的栅栏与格栅的栅栏相互交叉，栅栏之间间隙配合，疏通机构顶部安装有负压气缸。污水从污水进口进入污水收集箱，通过格栅时如果有诸如卫生纸和粪便粘贴在格栅上致使流速不畅，堵塞检测传感器的信号会使疏通机构的负压气缸自动作上下 往复运动以剪切诸如卫生纸和粪便，以便其通过格栅直到堵塞检测传感器信号消失。当堵塞检测传感器信号一直不消失时，再进行人工清掏。如此，降低了堵塞概率，减少了人工清掏收集箱的次数。
本实用新型的有益效果是，在污水收集箱的格栅能够隔离异物进入真空系统的同时，尽量使可以进入真空系统的诸如卫生纸和粪便不堵塞格栅，降低了堵塞概率，减少了人工清掏次数。
