公开(公告)日2012.06.13
IPC分类号E03C1/12; D06F29/02
摘要

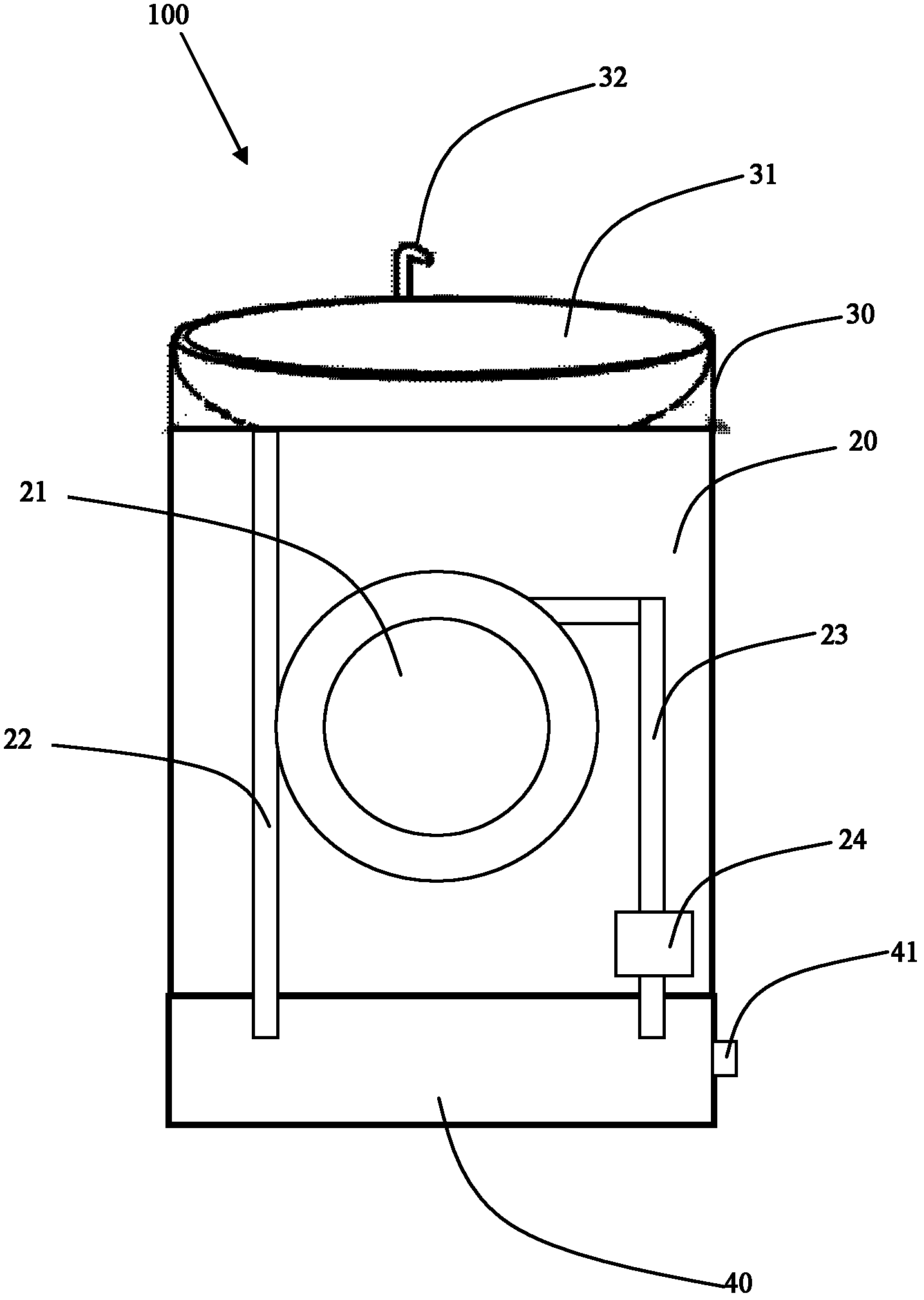

一种带污水处理的盥洗一体式洗衣机，包括洗衣机箱体、位于洗衣机箱体上的盥洗台以及位于洗衣机箱体底部的污水处理箱;所述洗衣机箱体中设有洗衣桶，盥洗台设有台盆;所述台盆与污水处理箱相连通，污水处理箱同时与洗衣桶相连通。本实用新型带污水处理的盥洗一体式洗衣机具有洗衣以及盥洗的多用途，可以有效利用空间，并且能够将盥洗用水在污水处理箱中处理之后再次利用，有效的节约用水。
权利要求书
1.一种带污水处理的盥洗一体式洗衣机，其特征在于：包括洗衣机箱体、 位于洗衣机箱体上的盥洗台以及位于洗衣机箱体底部的污水处理箱;所述洗衣机 箱体中设有洗衣桶，盥洗台设有台盆;所述台盆与污水处理箱相连通，污水处理 箱同时与洗衣桶相连通。
2.如权利要求1所述的带污水处理的盥洗一体式洗衣机，其特征在于：所 述盥洗台还设有水龙头。
3.如权利要求1或2所述的带污水处理的盥洗一体式洗衣机，其特征在于： 所述污水处理箱与洗衣桶之间设有循环泵。
4.如权利要求3所述的带污水处理的盥洗一体式洗衣机，其特征在于：所 述污水处理箱设有排出该带污水处理的盥洗一体式洗衣机外的排水口。
说明书
带污水处理的盥洗一体式洗衣机
技术领域
本实用新型涉及一种洗衣机，尤其是一种盥洗一体式洗衣机。
背景技术
一般用户喜欢将洗衣机放在卫生间，对于洗手间面积比较小的家庭，安置一 个盥洗台并摆放一台较大容量的洗衣机会使得空间非常狭窄。另外，洗衣机每运 行一次消耗大量水，在全球对能耗，环保要求越来越高的形势下，难以满足能耗 标准。
故，需要一种新的技术方案以解决上述问题。
实用新型内容
本实用新型的目的是针对现有技术存在的不足，提供一种节约用水且多用途 的带污水处理的盥洗一体式洗衣机。
为实现上述目的，本实用新型带污水处理的盥洗一体式洗衣机可采用如下技 术方案：
一种带污水处理的盥洗一体式洗衣机，包括洗衣机箱体、位于洗衣机箱体上 的盥洗台以及位于洗衣机箱体底部的污水处理箱;所述洗衣机箱体中设有洗衣 桶，盥洗台设有台盆;所述台盆与污水处理箱相连通，污水处理箱同时与洗衣桶 相连通。
与背景技术相比，本实用新型带污水处理的盥洗一体式洗衣机将洗衣机与盥 洗台设置为一体，具有洗衣以及盥洗的多用途，可以有效利用空间，并且能够将 盥洗用水在污水处理箱中处理之后再次利用，有效的节约用水。
