申请日2011.10.26
公开(公告)日2012.07.04
IPC分类号F17D1/02; F17D3/14
摘要
本实用新型提供一种可废水利用的煤气管道冷凝排水器，包括冷凝水罐、进水管口、出水管口、煤气管道、供水管，其特征在于，还设有循环水箱、水泵，循环水箱位于冷凝水罐出水管口的下方，水泵设在循环水箱中，水泵通过管道与进水管口连接。它的效果在于：1、节约了用水、降低了生产成本;2、保护了环境，消除了污染源。
权利要求书
1.一种可废水利用的煤气管道冷凝排水器，包括冷凝水罐、进水管口、 出水管口、煤气管道，其特征在于，还设有循环水箱、水泵，循环水箱位于冷 凝水罐出水管口的下方，水泵设在循环水箱中，水泵通过管道与进水管口连接。
2.按权利要求1所述的可废水利用的煤气管道冷凝排水器，其特征在于， 循环水箱中设有补水装置。
3.按权利要求2所述的可废水利用的煤气管道冷凝排水器，其特征在于， 补水装置由止水阀和一补水管组成，补水管一端与供水管连接，一端位于循环 水箱中，止水阀设在补水管位于循环水箱的该端上。
说明书
可废水利用的煤气管道冷凝排水器
技术领域：本实用新型涉及一种煤气管道中的冷凝排水器，特别是一种 可废水利用的煤气管道冷凝排水器。

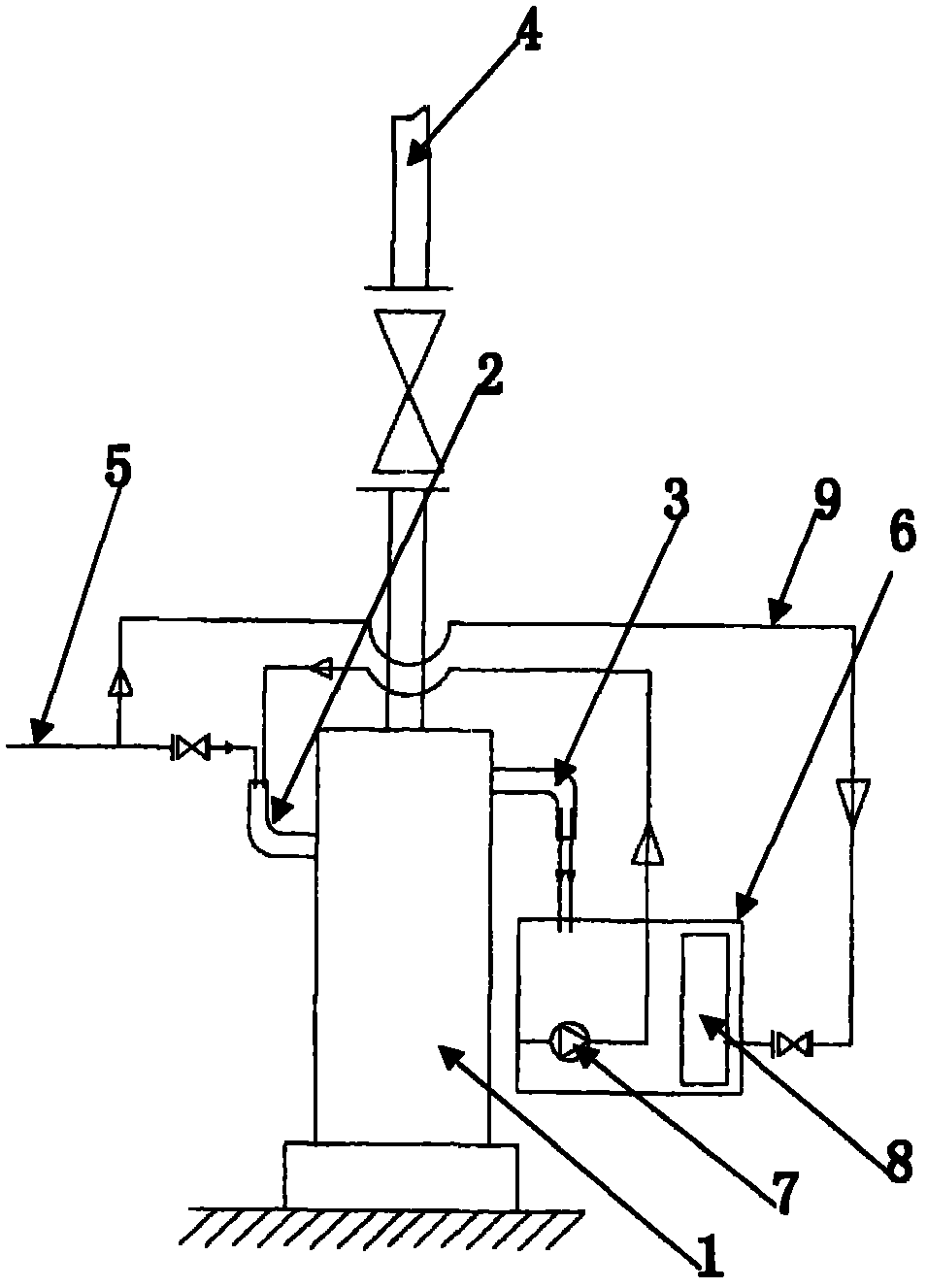

背景技术：现有煤气管道冷凝排水器，见附图1，主要由冷凝水罐1、进 水管口2、出水管口3、煤气管道4、供水管5组成。为使煤气不外泄，冷凝水 罐1的进水管口2设置了一处由供水管5供给的生产水用来水封煤气，这路水 流入冷凝水罐1后又通过出水管口3直接外排。该种煤气管道冷凝排水器在使 用中存在的不足是：1、浪费大，煤气管道中一处冷凝排水器每月的外排水量可 达30吨，一个地区的外排水量则非常可观，这无疑造成了水资源的一个大的浪 费;2、污染环境，从出水管口3排出的水不仅携带煤气味，使环境有难闻的味 道，而且水中溶有一定的有害物质，对人和环境有一定的损害。
发明内容：本实用新型的目的在于，针对现有煤气管道冷凝排水器在使 用中存在的不足，而提出一种可节约用水、无环境污染的可废水利用的煤气管 道冷凝排水器。
通过下述技术方案可实现本实用新型目的，一种可废水利用的煤气管道 冷凝排水器，包括冷凝水罐、进水管口、出水管口、煤气管道、供水管，其特 征在于，还设有循环水箱、水泵，循环水箱位于冷凝水罐出水管口的下方，水 泵设在循环水箱中，水泵通过管道与进水管口连接。
为防止循环水箱中因水位低，水泵不能工作，循环水箱中设有补水装置。
补水装置由止水阀和一补水管组成，补水管一端与供水管连接，一端位 于循环水箱中，止水阀设在补水管位于循环水箱的该端上。
本实用新型的效果在于：1、节约了用水、降低了生产成本，这在于本装 置设置了可对排水回收并循环使用的循环水箱和水泵，使从出水管口3外排的 水流入循环水箱中，循环水箱中的水经水泵还回到进水管口2进入冷凝水罐1 中再使用，如此循环，不断往复;2、保护了环境，消除了污染源，因为排水可 循环使用，无外排水流入到环境中，所以，消除了污染源，保护了环境。
