申请日2011.08.31
公开(公告)日2012.02.15
IPC分类号C02F1/52
摘要
本发明公开了一种连续式多重絮凝水处理方法，是将絮凝装置按照楼梯的样子呈梯级分布，每个絮凝装置都可以独自完成完整的絮凝过程，通过将絮凝装置多级串联起来，上一梯级絮凝装置的出水管与下一梯级絮凝装置的进水管连接，使原水在经过上一梯级絮凝装置处理之后，继续通过下一梯级絮凝装置的进水管进入下一梯级絮凝装置继续进行絮凝处理，直到达到处理效果为止。本发明还提供了应用这种处理方法的连续式多重絮凝水处理装置。本发明采用的水处理方法与传统的絮凝方式相比，通过多次投药、多重絮凝，尽可能有效地利用了絮凝装置的容积，提高了整个装置的絮凝效率，并且有利于同其他处理工艺搭配起来，制备成一体化水处理装置。
权利要求书
1.一种连续式多重絮凝水处理方法，其特征在于：所述方法是将絮凝装置按照楼梯的样 子呈梯级分布，每个絮凝装置都可以独自完成完整的絮凝过程，通过将絮凝装置多极串联起 来，上一梯级絮凝装置的出水管与下一梯级絮凝装置的进水管连接，使原水在经过上一梯级 絮凝装置处理之后，继续通过下一梯级絮凝装置的进水管进入下一梯级絮凝装置继续进行絮 凝处理，直到水质达到处理效果为止。
2.根据权利要求1所述连续式多重絮凝水处理方法，其特征在于：所述絮凝装置的数量 至少为两个。
3.根据权利要求1所述连续式多重絮凝水处理方法，其特征在于：所述的原水是低温低 浊水。
4.根据权利要求1所述连续式多重絮凝水处理方法，其特征在于：为了验证是否达到处 理效果，是通过在絮凝装置的出水管上设置的出水取样口采集出水水样，并对采集到的出水 水样进行理化分析而判断得到的。
5.一种应用于权利要求1至4任一权利要求所述方法的连续式多重絮凝水处理装置，其 特征在于：所述的连续式多重絮凝水处理装置包括多个相互串联的絮凝装置，絮凝装置呈梯 级分布，且上一梯级絮凝装置的出水管与下一梯级絮凝装置的进水管为相连的管道。

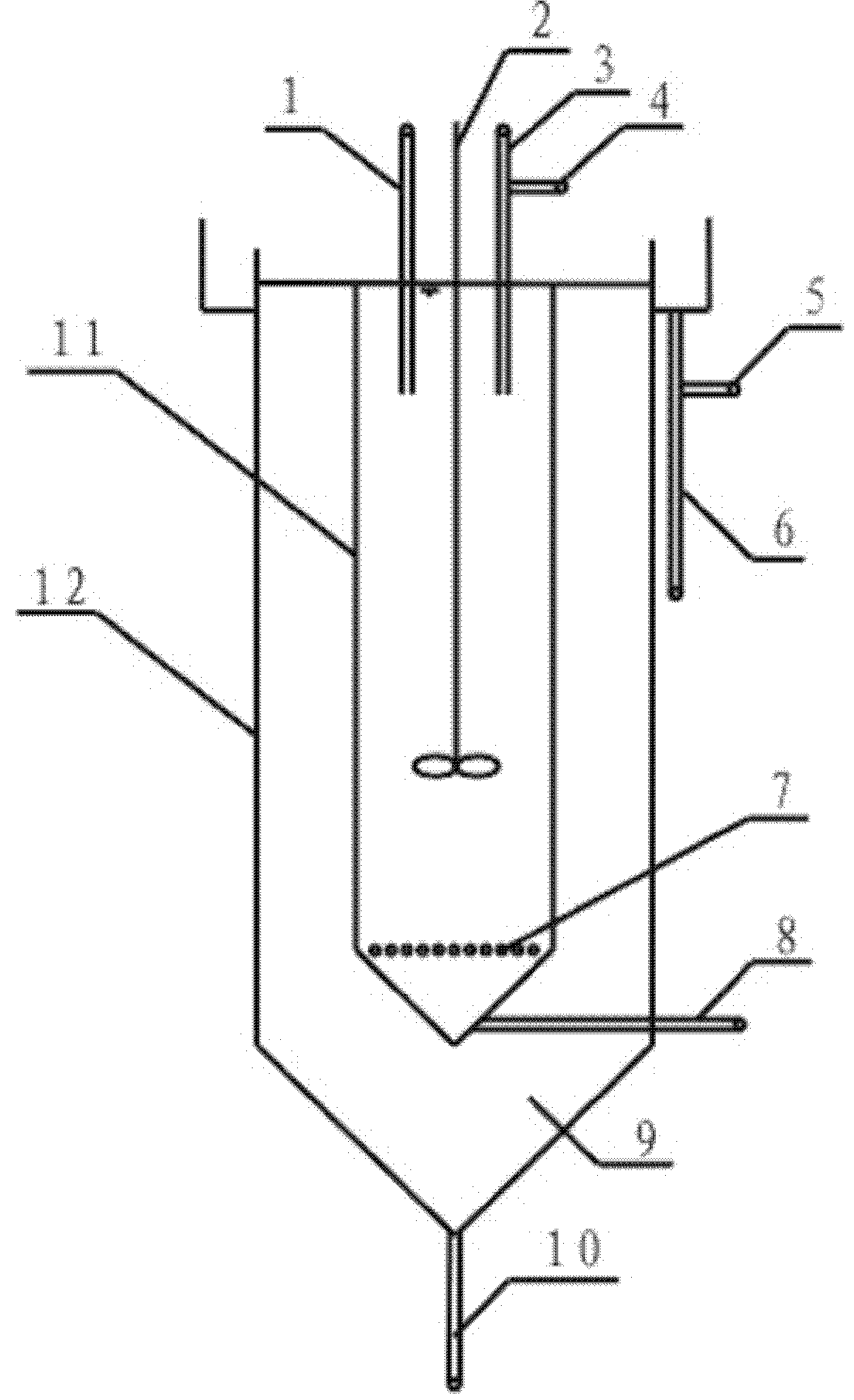

6.根据权利要求5所述连续式多重絮凝水处理装置，其特征在于：所述的絮凝装置包括 絮凝装置外壳(12)和位于外壳内部的絮凝反应器(11)，絮凝反应器(11)下方有泥斗(9)， 泥斗底部设置有排泥放空管(10)，在絮凝反应器上，设置有投药管(1)、进水管(3)，絮凝 反应器内还设置有搅拌机(2)，在进水管(3)上设置有一个进水取样口(4)，在絮凝反应器 下部，设置有多个出水孔(7)，在絮凝反应器底部，设置有排泥管(8)，在絮凝装置外壁上 方，设置有出水管(6)，出水管(6)上设置有出水取样口(5)。
说明书
连续式多重絮凝水处理方法及其装置
技术领域
本发明涉及一种水处理方法，具体涉及在水浊度较低的条件下采用连续式多重絮凝方法 进行水处理净化的方法以及使用该方法的装置。
背景技术
在水处理的工程实践中，国内外习惯上把每年冬春季温度和浊度均较低的地表水称为低 温低浊水，这种低温低浊水的处理一直是给水净化处理的难题之一。采用常规的处理技术无 法达到生活饮用水标准，而传统上采用的增大混凝剂的投量做法，不仅收效不大，而且带来 药耗高、产泥量大等系列问题，因此急需改进。
传统的絮凝方式采用单次投加絮凝剂形式进行水净化处理。针对不同的原水水质只能通 过控制投药量控制混凝效果，却忽略了不同水质的原水之间的混凝机理是不同的，无法实现 高效混凝。絮凝剂过少会导致水体中污染物不能充分脱稳，过剩又会导致颗粒超荷进而胶体 再稳定。因此需要新的絮凝投药形式来克服这些问题。
发明内容
本发明的目的是为了克服现有技术的缺陷，提供一种低成本、能耗少、出水水质好的连 续式多重絮凝水处理方法。
本发明是这样实现的：
一种连续式多重絮凝水处理方法，是将多个絮凝装置按照楼梯的样子呈梯级分布，每个 絮凝装置都可以独自完成完整的絮凝过程，通过将絮凝装置多极串联起来，上一梯级絮凝装 置的出水管与下一梯级絮凝装置的进水管连接，使原水通过多个絮凝装置连续进行絮凝处理。
本发明对原水为低温低浊水的处理能达到最佳的处理效果。
本发明的另一个目的在于提供一种连续式多重絮凝水处理装置。
所述的连续式多重絮凝水处理装置包括多个相互串联的絮凝装置，絮凝装置呈梯级分布， 且上一梯级絮凝装置的出水管与下一梯级絮凝装置的进水管为相连的管道。
本发明采用的水处理方法与传统的絮凝方式相比，通过多次投药、多重絮凝，尽可能有 效地利用了絮凝装置的容积，提高了整个装置的絮凝效率，并且有利于同其他处理工艺搭配 起来，制备成一体化水处理装置。
同时，本絮凝装置解决传统投药方式在连续运行期间出现的出水水质不稳定现象，为后 续工艺减轻负荷，从而在这种多重絮凝装置中能够针对不同的原水水质达到高速混凝的效果， 满足严格的国家饮用水出水水质的主要指标要求，取得理想的技术和经济效益。这种连续式 多重絮凝装置每个絮凝装置也可以单独使用，各絮凝装置之间可以单独运行而不互相干扰， 这样针对不同的原水水质可以自行控制絮凝器的数量，方便的降低级数，大量节约了电耗水耗。
