申请日2011.07.27
公开(公告)日2012.04.11
IPC分类号C02F1/24
摘要
本实用新型涉及一种基于耐腐蚀轴承的工业废水气浮机，包括电动机、支撑架、空心轴、上轴承、下轴承、轴承室、叶轮，所述的电动机通过空心轴与叶轮连接，所述的空心轴固定在支撑架上并依次穿过上轴承、轴承室、下轴承，所述的上轴承、下轴承分别固定在轴承室两端，所述的下轴承为聚四氟乙烯轴承。与现有技术相比，本实用新型具有成本低、安装简单、维护方便、运行周期提高等优点。
权利要求书
1.一种基于耐腐蚀轴承的工业废水气浮机，包括电动机、支撑架、空心轴、 上轴承、下轴承、轴承室、叶轮，所述的电动机通过空心轴与叶轮连接，所述的空 心轴固定在支撑架上并依次穿过上轴承、轴承室、下轴承，所述的上轴承、下轴承 分别固定在轴承室两端，其特征在于，所述的下轴承为聚四氟乙烯轴承。
2.根据权利要求1所述的一种基于耐腐蚀轴承的工业废水气浮机，其特征在 于，所述的下轴承位于工业废水中。
说明书
一种基于耐腐蚀轴承的工业废水气浮机
技术领域
本实用新型涉及一种工业废水气浮机，尤其是涉及一种基于耐腐蚀轴承的工 业废水气浮机。
背景技术
废水零排放处理设备投运以来，部分设备运行不稳定，设备缺陷频繁，特别是 气浮池的气浮机，由于设备装配工艺差，存在机封密封性能不足问题，水质及运行 工况造成机封损坏，串水从而导致轴承损坏。
现设备存在如下缺点：
1)、因轴较长，转动时，为了减少摆动，在轴的上、下部分各安装轴承一个， 而下轴承在水下1.5米深处，由下部机封来防止轴承室进水，而轴承的润滑也只能 靠第一次安装时加好。
2)、由于水质差，连续运转密封经常磨损损坏，造成下轴承进水损坏，甚致造 成气浮机主轴损坏，使设备不能正常运行。
3)、更换轴承拆装过程复杂，工作量大。
4)、气浮机停运后，工业废水不能正常除油处理，给后阶段水处理增加负担， 水质变差严重影响设备系统的安全、经济运行。只能外排。这样造成很大经济损失。
实用新型内容
本实用新型的目的就是为了克服上述现有技术存在的缺陷而提供一种成本 低、安装简单、维护方便、运行周期提高的基于耐腐蚀轴承的工业废水气浮机。
本实用新型的目的可以通过以下技术方案来实现：

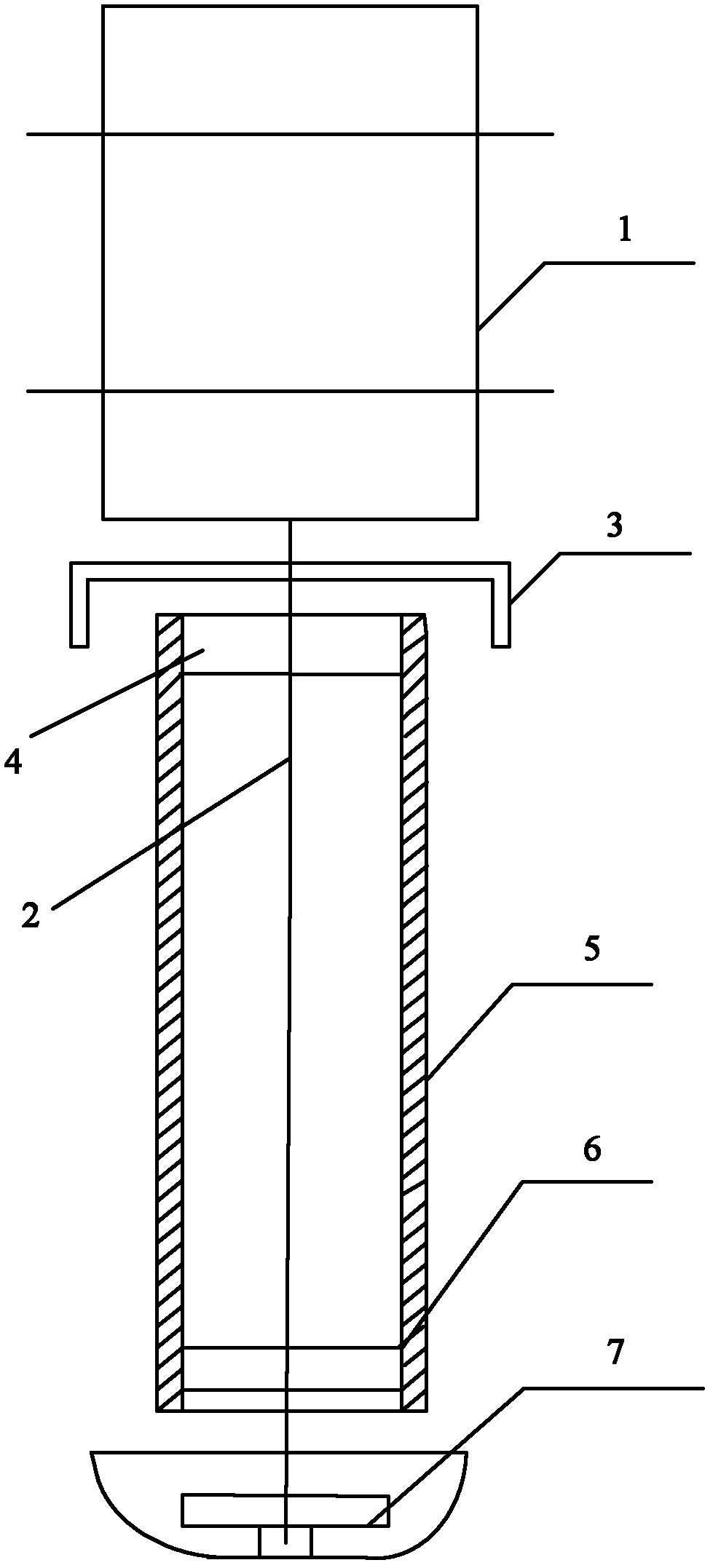

一种基于耐腐蚀轴承的工业废水气浮机，包括电动机、支撑架、空心轴、上轴 承、下轴承、轴承室、叶轮，所述的电动机通过空心轴与叶轮连接，所述的空心轴 固定在支撑架上并依次穿过上轴承、轴承室、下轴承，所述的上轴承、下轴承分别 固定在轴承室两端，其特征在于，所述的下轴承为聚四氟乙烯轴承。
所述的下轴承位于工业废水中。
与现有技术相比，本实用新型具有以下优点：
1)、设备改造价格低廉，安装简单，维护方便。
2)、无需密封，因其在水中工作，聚四氟乙烯轴承也不需要润滑，减少设备 检修费用。
3)、运行周期提高，经济效益增加。
