申请日2011.07.27
公开(公告)日2012.04.04
IPC分类号C12M1/107; C12M1/02; C12M1/38
摘要
本实用新型公开的有机垃圾及污水高效制沼装置，包括发酵罐、沉淀池，发酵罐顶部分布有检修孔、压力表、水泵搅拌器、控温感应器，发酵罐与沉淀池连通，发酵罐接有进料管，进料管的进口位置高于出口位置，发酵罐的上部接有U形溢流管，U形溢流管的进口位子要高于进料管的出口位置，但要低于进料管的进口位置。中部设有发热装置，检修孔通过检修孔盖密封，再通过螺丝钉固定，装置由上而下依次设置，发酵罐的中部设有发热装置，发热装置由支架支撑，支架固定在发酵罐底部，发热装置由进水管道和出水管道组合形成，发热装置的进水管与沼气发电机上的消音器上设置的废热水箱的出水口相连通，发热装置的出水管与热水泵的进水管相连通。本实用新型是利用有机垃圾及污水本身的有机质的生物发酵原理，人为的进行利用沼气发电机排出的废热水进行加热，设备结构简单，投资小，运行成本低。
权利要求书
1.一种有机垃圾及污水高效制沼装置，包括有发酵罐、沉淀池，发酵罐顶部分布有检修孔、压力表、水泵搅拌器、控温感应器、中部设有发热装置等，检修孔通过检修孔盖密封，再通过螺丝钉固定，其特征在于：发酵罐与沉淀池连通，发酵罐接有进料管，进料管的进口位置高于出口位置，发酵罐的上部接有U形溢流管，U形溢流管的进口位子要高于进料管的出口位置，但要低于进料管的进口位置，发酵罐的中部设有发热装置，发热装置由支架支撑，支架固定在发酵罐底部，发热装置由进水管道和出水管道组合形成，发热装置的进水管与沼气发电机的消音器上设置的废热水箱的出水口相连通，发热装置的出水管与热水泵的进水管相连通，发酵罐底部设有沉淀池，沉淀池的上部有抽渣管，发酵罐的顶部有导气管，导气管伸入到产气室的上方，便于将发酵罐内部产生的气体排出。
2.按照权利要求1所述的有机垃圾及污水高效制沼装置，其特征在于：发酵罐顶部设有水泵搅拌器及温控感应器;水泵搅拌器利用进出水的压力作用，进行搅动发酵罐内的醪液，以便均匀发酵，温控感应器的感应开关跟热水泵的电源开关串连，当设置好的温度达到后，感应器的开关会自动关闭热水泵的电源开关，停止发热装置的热水供应切断热源，当发酵罐内的温度低于设置的温度时，感应器会自动开启热水泵的电源开关，继续供应发热装置的热水使发热装置供热，以便达到控温要求。
3.按照权利要求1所述的有机垃圾及污水高效制沼装置，其特征在于：发酵罐的上部有U形溢流管，溢流管的出口低于溢流管的进口，当发酵罐内的液体高于溢流管的进口时，上面的液体及漂浮物会自动流出。
4.按照权利要求1所述的有机垃圾及污水高效制沼装置，其特征在于：发酵罐为球形设计，承受压力好节省建筑用料，底部为斜面以 便将发酵罐底部的沉淀物排至沉淀池。
5.按照权利要求1所述的有机垃圾及污水高效制沼装置，其特征在于：沉淀池底部为斜面，抽渣管底部设有高压水管，高压水管的出口位置与抽渣管底部位置相对应，以便将沉淀池底部的沉淀物抽出。
说明书

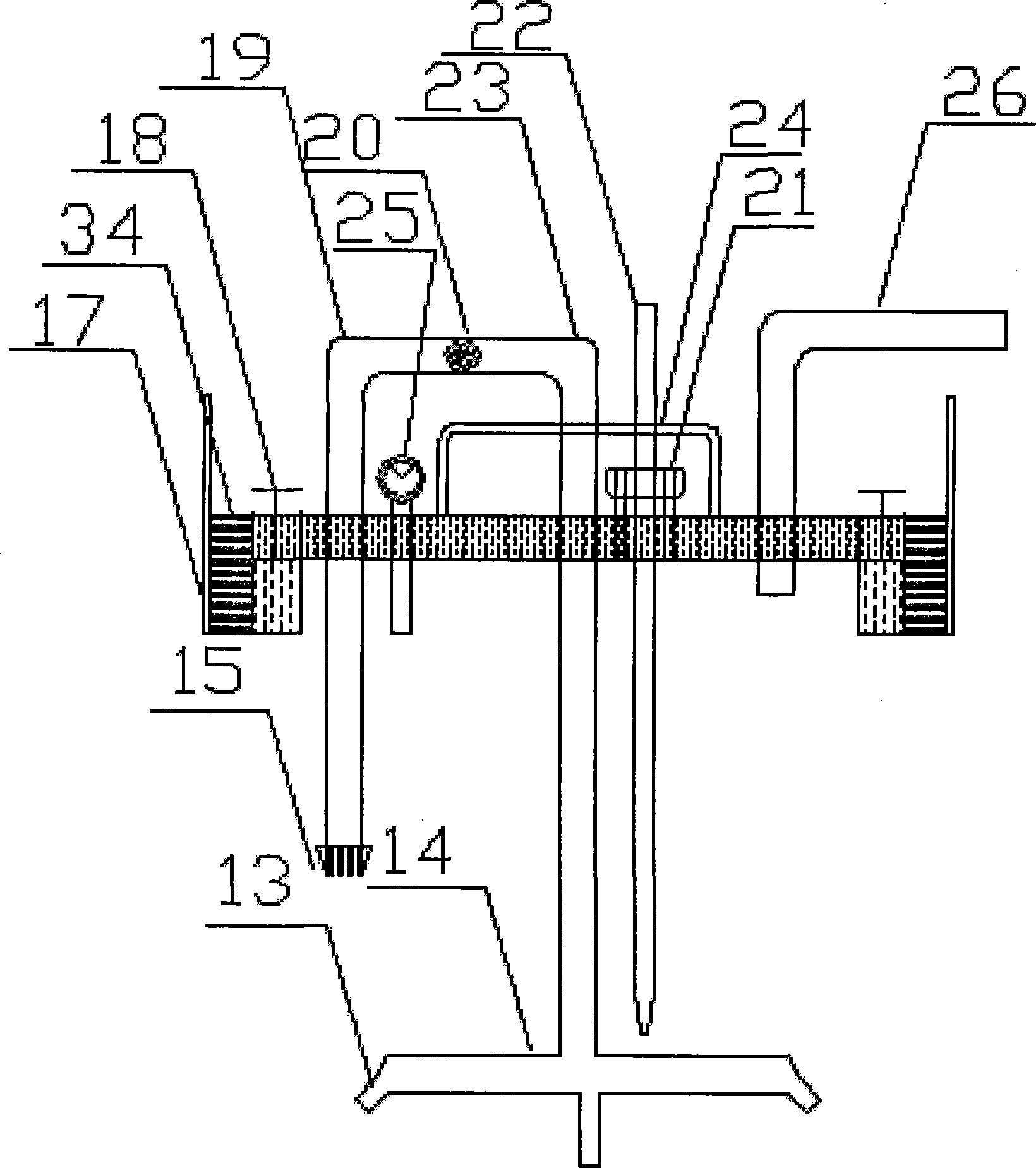

有机垃圾及污水高效制沼装置
技术领域
本实用新型涉及一种新能源环保设备，具体是指一种球形式有机 垃圾及污水高效制沼装置。
背景技术
目前被普遍使用的沼气池按照常温发酵方式或加温方式，分别为 水压式、浮罩式、有机垃圾制沼、热电一体式等。沼气池按照用途可 分为使有机物及人畜粪便转化沼气，仅达到处理垃圾常温或中温产沼 的作用;另一类就是在沼气池内添加热源的过程，使沼气池内提高温 度增加产气量，气体以供利用，高效制沼装置属于此类的设备。垃圾 高效制沼装置制沼原理是：先将垃圾及污水通过预处理后进行厌氧加 温发酵转化为可燃性气体，通过净化后再进行应用。大部分沼气池在 设计方面不够合理，都是转化慢产气不理想，严重制约新能源沼气的 产业化发展。
发明内容
本实用新型的目的在于提供一种有机垃圾及污水自动控制发酵温 度的高效制沼装置，设备结构简单合理，投资小，运行成本低，产气 效果好的有机垃圾及污水高效制沼装置。
为了达到上述目的，本实用新型的有机垃圾及污水高效制沼装置， 包括有发酵罐、沉淀池，发酵罐顶部分布有检修孔、压力表、水泵搅 拌器、控温感应器、中部设有发热装置等，检修孔通过检修孔盖密封， 再通过螺丝钉固定，其特征在于：发酵罐与沉淀池连通，发酵罐接有 进料管，进料管的进口位置高于出口位置，发酵罐的上部接有U形溢 流管，U形溢流管的进口位子要高于进料管的出口位置，但要低于进 料管的进口位置，发酵罐的中部设有发热装置，发热装置由支架支撑， 支架固定在发酵罐底部，发热装置由进水管道和出水管道组合形成， 发热装置的进水管与沼气发电机上的消音器上设置的废热水箱的出水 口相连通，发热装置的出水管与热水泵的进水管相连通，发酵罐底部 设有沉淀池，沉定池的上部有抽渣管，发酵罐的顶部有导气管，导气 管伸入到产气室的上方，便于将发酵罐内部产生的气体排出。
所述的一种有机垃圾和污水高效制沼装置，其特征在于：发酵罐 顶部设有水泵搅拌器及控温感应器;水泵搅拌器利用进出水的压力作 用，进行搅动发酵罐内的醪液，以便均匀发酵，控温感应器的感应开 关跟热水泵的电源开关串连，当设置好的温度达到后，感应器的开关 会自动关闭热水泵的电源开关，停止发热装置的热水供应切断热源， 当发酵罐内的温度低于设置的温度时，感应器会自动开启热水泵的电 源开关，继续供应发热装置的热水使发热装置供热，以便达到控温要 求。
所述的一种有机垃圾及污水高效制沼装置，其特征在于：发酵罐 的上部有U形溢流管，U形溢流管的出口低于U形溢流管的进口，当 发酵罐内的液体高于U形溢流管的进口时，上面的液体及漂浮物会自 动流出。
所述的一种有机垃圾及污水高效制沼装置，其特征在于：发酵罐 为球形设计，承受压力好节省建筑用料，底部为斜面以便将发酵罐底 部的沉淀物排至沉淀池。
所述的一种有机垃圾及污水高效制沼装置，其特征在于：沉淀池 底部为斜面，抽渣管底部设有高压水管，高压水管的出口位置与抽渣 管底部位置相对应，以便将沉淀池底部的沉淀物抽出。
本实用新型所述的一种有机垃圾及污水高效制沼装置，利用垃圾 及污水本身存在的微生物，将垃圾当中的有机物，快速分解成甲烷、 一氧化碳、二氧化碳、氢气、氮气和水分子等无害物质，达到高效产 沼的目的。垃圾及污水在处理过程中，无有害物质产生，因此无二次 污染。利用本实用新型所述的一种有机垃圾及污水处理制沼装置不需 要额外的能源，结构简单，投资小，运行成本低，使用周期长。
