申请日2011.10.25
公开(公告)日2012.08.01
IPC分类号F23G7/04
摘要
本实用新型公开了一种储煤仓渗透污水处理系统，包括：锅炉燃烧室、与锅炉燃烧室连通的燃煤节能装置、及储煤仓，其还包括一水泵、及伸入设于锅炉燃烧室内的喷咀;所述水泵一端与储煤仓底部相连通，另一端与喷咀相连通。本实用新型不但可以对储煤仓底部的渗透污水进行处理，彻底解决储煤仓渗沥液对地表环境的污染问题，还可以通过对该渗透污水的处理有效提高喷煤粉的燃烧效率，提高煤炭资源的利用率。
权利要求书
1.一种储煤仓渗透污水处理系统，包括锅炉燃烧室、与锅炉燃烧 室连通的燃煤节能装置、及储煤仓，其特征在于，还包括一水泵、及伸 入设于锅炉燃烧室内的喷咀;所述水泵一端与储煤仓底部相连通，另一 端与喷咀相连通。
2.如权利要求1所述的储煤仓渗透污水处理系统，其特征在于， 所述水泵一端通过一管道与储煤仓底部相连通，另一端通过一连接管与 喷咀相连通。
3.如权利要求2所述的储煤仓渗透污水处理系统，其特征在于， 所述喷咀为一雾状喷咀，该雾状喷咀一端伸入设置于锅炉燃烧室内部， 另一端通过连接管与水泵相连通。
4.如权利要求3所述的储煤仓渗透污水处理系统，其特征在于， 所述雾状喷咀前端包括有数个喷孔。
说明书
储煤仓渗透污水处理系统
技术领域
本实用新型涉及锅炉燃煤领域，尤其涉及一种对储煤仓渗透污水进 行处理的系统。
背景技术
煤炭资源是我国的主要能源，同时又是重要的有机化工原料。随着 煤炭的大量开采及使用，煤炭燃烧后的大气污染物的排放以及在存储、 装、运过程中会产生的粉尘给环境带来了严重的污染，尤其是煤炭在存 储过程中存在很多问题。
目前大多数煤炭被开采出来后都采用天然露天放置，不仅占地面积 大，且对环境的污染极大。随着人们环保意识的提高以及政府部门的强 制管制，越来越多的锅炉燃煤系统中采用了燃煤节能装置，而由于一般 使用燃煤节能装置的用户所用的锅炉用煤量都比较大，因此都会有一个 专门的储煤仓用来存储煤炭。然而即使采用了这种专门的储煤仓，但是 堆积日久的储煤仓底部仍然会产生对地表环境污染严重的渗透污水，这 些渗透污水成为污染源渗入地表会对环境造成极大的危害。
实用新型内容
本实用新型的目的在于，提供一种储煤仓渗透污水处理系统，可以 对储煤仓的渗透污水进行有效处理，防止对地表环境造成污染。

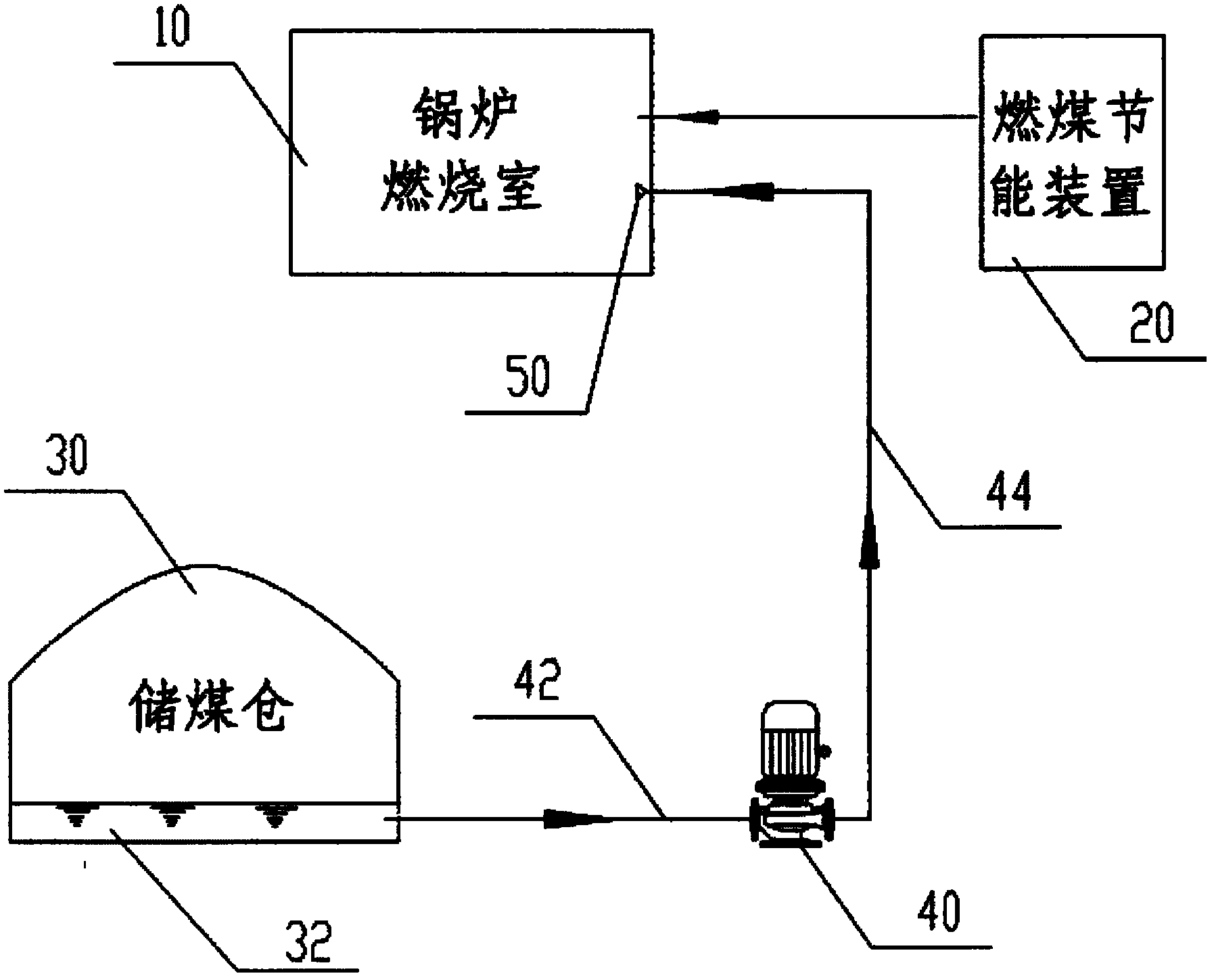

为实现上述目的，本实用新型提供一种储煤仓渗透污水处理系统， 包括：锅炉燃烧室、与锅炉燃烧室连通的燃煤节能装置、及储煤仓，其 还包括一水泵、及伸入设于锅炉燃烧室内的喷咀;所述水泵一端与储煤 仓底部相连通，另一端与喷咀相连通。
其中，所述水泵一端通过一管道与储煤仓底部相连通，另一端通过 一连接管与喷咀相连通。
特别地，所述喷咀为一雾状喷咀，该雾状喷咀一端伸入设置于锅炉 燃烧室内部，另一端通过连接管与水泵相连通。
所述雾状喷咀前端包括有数个喷孔。
本实用新型的储煤仓渗透污水处理系统，其不但可以对储煤仓底部 的渗透污水进行处理，彻底解决储煤仓渗沥液对地表环境的污染问题， 还可以通过对该渗透污水的处理有效提高喷煤粉的燃烧效率，提高煤炭 资源的利用率。
