申请日2011.07.25
公开(公告)日2012.08.22
IPC分类号C02F9/14; C02F103/28; C02F1/32; C02F1/78
摘要
本实用新型涉及一种处理造纸中段废水的臭氧/紫外线与生化组合反应器，按照对中段废水的处理流程方向，包括依次连接的一级臭氧/紫外线反应器、生化反应器、二级臭氧/紫外线反应器;其中一级臭氧/紫外线反应器设有进水端和出水端;生化反应器设有进水端和出水端;二级臭氧/紫外线反应器设有进水端和出水端;一级臭氧/紫外线反应器的出水端连接生化反应器的进水端，一级臭氧/紫外线反应器和生化反应器之间设有沉淀池，生化反应器的出水端连接二级臭氧/紫外线反应器的进水端，生化反应器和二级臭氧/紫外线反应器之间设有沉淀池。
权利要求书
1.一种处理造纸中段废水的臭氧/紫外线与生化组合反应器，其特征在于：按照对中段废水的处理流程方向，包括依次连接的一级臭氧/紫外线反应器、生化反应器、二级臭氧/紫外线反应器;其中一级臭氧/紫外线反应器设有进水端和出水端;生化反应器设有进水端和出水端;二级臭氧/紫外线反应器设有进水端和出水端;一级臭氧/紫外线反应器的出水端连接生化反应器的进水端，一级臭氧/紫外线反应器和生化反应器之间设有沉淀池，生化反应器的出水端连接二级臭氧/紫外线反应器的进水端，生化反应器和二级臭氧/紫外线反应器之间设有沉淀池。
说明书
处理造纸中段废水的臭氧/紫外线与生化组合反应器
技术领域
本实用新型涉及一种造纸中段废水处理技术，特别是涉及处理造纸中段废水的臭氧/紫外线与生化组合反应器。
背景技术
纸浆造纸工业是污染环境的重点行业之一。造纸中段废水是指浆料经蒸煮、黑液提取后在筛选、洗涤和漂白过程中排出的废水。中段废水中还有大量的难溶解、难降解的污染物，如漂白过程中产生的大量氯酚。目前对中段废水主要是以物化法和生物法联合处理，但由于废水中存在大量难降解有毒的货对生物有害的化合物，即使经过生物处理后仍难回用。
臭氧O3分子反应选择性强，能与含双键的毒性物质直接发生断裂或加成反应，使毒性物质降解，并提高废水的可生化性。此外，O3在紫外线UV作用下，转化为·OH等强氧化性物质，以氧化有机物，增强氧化效率。然而，臭氧/紫外线(O3/UV)对废水氧化，效果虽好，但处理成本较高，若将常规生化与O3/UV氧化组合，以发挥个工艺的长处，使造纸中段废水回用，对有效治理造纸废水具有重要的现实意义。
发明内容
本实用新型的目的是提供一种处理造纸中段废水的臭氧/紫外线与生化组合反应器，包括臭氧/紫外线反应器和生化反应器。

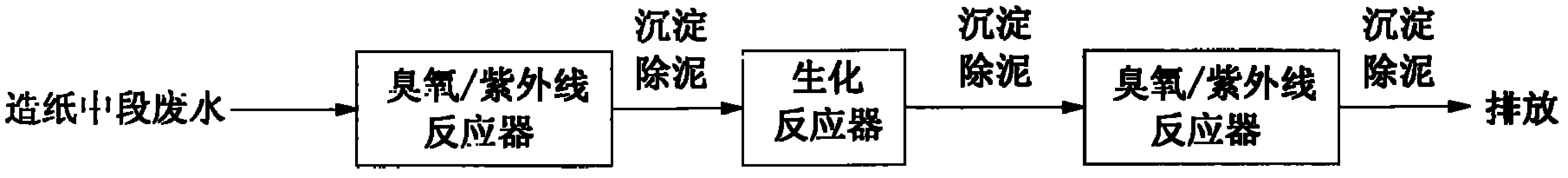

一种处理造纸中段废水的臭氧/紫外线与生化组合反应器，按照对中段废水的处理流程方向，包括依次连接的一级臭氧/紫外线反应器、生化反应器、二级臭氧/紫外线反应器;其中一级臭氧/紫外线反应器设有进水端和出水端;生化反应器设有进水端和出水端;二级臭氧/紫外线反应器设有进水端和出水端;一级臭氧/紫外线反应器的出水端连接生化反应器的进水端，一级臭氧/紫外线反应器和生化反应器之间设有沉淀池，生化反应器的出水端连接二级臭氧/紫外线反应器的进水端，生化反应器和二级臭氧/紫外线反应器之间设有沉淀池。
