申请日2011.07.21
公开(公告)日2012.03.14
IPC分类号C02F3/00
摘要
本实用新型涉及污水处理领域，公开了一种用于生物滤池处理废水设备的布水器，包括进水管道和进水布水管，进水管道与进水布水管螺旋连接，进水管道上设置有防堵塞清洗口，防堵塞清洗口内设置有控制阀门。本实用新型具有以下优点：(1)采用多开口进水，布水均匀，流速适当;(2)可拆卸进水口，避免人工操作繁琐化;(3)使用冲洗阀门对进水口进行冲洗，延长使用寿命，确保进水畅通。
权利要求书

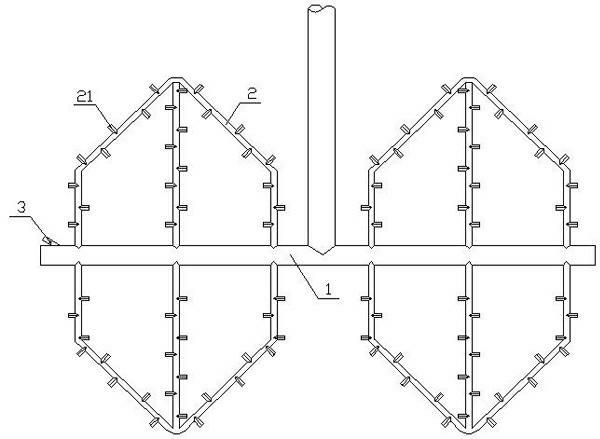

1.用于生物滤池处理废水设备的布水器，包括进水管道(1)和进水布水管(2)，其特征在于：所述的进水管道(1)与进水布水管(2)螺旋连接，进水管道(1)上设置有防堵塞清洗口(3)，防堵塞清洗口(3)内设置有控制阀门。
2.根据权利要求1所述的用于生物滤池处理废水设备的布水器，其特征在于：所述的进水布水管(2)上间隔设置有喷水管(21)，喷水管(21)管口直径为10～15mm。
3.根据权利要求1-2所述的用于生物滤池处理废水设备的布水器，其特征在于：所述的进水布水管(2)的数量为4-12根，且以进水管道(1)为中心对称设置。
4.根据权利要求2所述的用于生物滤池处理废水设备的布水器，其特征在于：所述的各个喷水管(21)的径面面积之和小于其所在进水布水管(2)的径面面积。
5.根据权利要求4所述的用于生物滤池处理废水设备的布水器，其特征在于：所述的各个喷水管(21)的径面面积之和为其所在进水布水管(2)的径面面积的三分之一。
说明书
用于生物滤池处理废水设备的布水器
技术领域
本实用新型涉及污水处理领域，尤其涉及了一种用于生物滤池处理废水设备的布水器。
背景技术
布水器是广泛应用于废水处理、设备进水、均匀水质等领域。在废水处理中，布水器用于将废水引入处理设备中并均匀分布水量和水质，通常的配布水器只包含单一的出水口，出水速率慢，容易堵塞，造成布水不均匀。而且，运行维修不方便。因此，有必要对现有的布水器的结构进行优化。
发明内容
本实用新型针对现有技术中配布水器只包含单一的出水口，出水速率慢，容易堵塞，造成布水不均匀的缺点，提供了一种出水速率快，多出口、不易堵塞且容易维修的用于生物滤池处理废水设备的布水器。
为了解决上述技术问题，本实用新型通过下述技术方案得以解决：
用于生物滤池处理废水设备的布水器，包括进水管道和进水布水管，进水管道上设有螺纹接口，进水管道与进水布水管螺旋连接，组成可拆卸的进水系统。进水管道上设置有防堵塞清洗口，防堵塞清洗口内设置有控制阀门，通过阀门开启/关闭对出水口进行冲洗和疏通。防堵塞清洗口可与外部的空压机等供风设备相连接，通过风压对进水管道和进水布水管进行定期清洗。本实用新型通过设置可拆卸的进水口和冲洗阀门既稳定了进水，也方便了更换和清洗，避免了人工操作的不便。
作为优选，所述的进水布水管上间隔设置有喷水管，喷水管管口直径为10～15mm。
作为优选，所述的进水布水管的数量为4-12根，且以进水管道为中心对称设置。
作为优选，所述的各个喷水管的径面面积之和小于其所在进水布水管的径面面积。
作为优选，所述的各个喷水管的径面面积之和为其所在进水布水管的径面面积的三分之一。
进水布水管的径面面积大小与布水是否均匀关系很大。径面面积太小会影响布水管两端喷孔的流速;径面面积太大会使磨损加大。正常流量的含义是固定式多孔液体分布器的喷孔流量或直径较小的液体分布器喷孔流量均匀方法。其主要内容可概括为：要使各喷孔的流量相等，必须同时满足两点：(1)每个喷孔要有足够的阻力，且阻力越大喷孔的流量越均匀;(2)布水管的截面积要大于各喷孔的截面积之和，比值越大喷孔的流量越均匀。取布水管截面积为各喷孔截面积之和的3倍，就可保证正常流量均匀。
本实用新型由于采用了以上技术方案，具有显著的技术效果：
(1)采用多开口进水，布水均匀，流速适当;
(2)可拆卸进水口，避免人工操作繁琐化;
(3)使用冲洗阀门对进水口进行冲洗，延长使用寿命，确保进水畅通。
