申请日2011.07.21
公开(公告)日2012.05.09
IPC分类号E03D1/00; E03C1/12
摘要
本实用新型公开了一种家用生活废水处理回用系统，该系统包括净水器、储水箱、供水箱和出水口;所述生活废水通过下水管道连通净水装置;所述净水装置连接储水箱;所述储水箱通过水泵连通供水箱;所述供水箱通过管道连接出水口;所述净水装置设于上方有台面的下水管道中，所述台面为洗漱台面或厨房台面。本实用新型家用生活废水处理回用系统能有效的利用生活废水，且净化材料易于更换。
权利要求书
1.一种家用生活废水处理回用系统，其特征在于：包括净水器、储水箱、供水箱和出水口;所述生活废水通过下水管道连通净水装置;所述净水装置连接储水箱;所述储水箱通过水泵连通供水箱;所述供水箱通过管道连接出水口;所述净水装置设于上方有台面的下水管道中，所述台面为洗漱台面或厨房台面。
2.根据权利要求1所述的家用生活废水处理回用系统，其特征在于：所述生活污水包括淋浴废水、洗衣机废水、厨房废水和洗漱废水。
3.根据权利要求2所述的家用生活废水处理回用系统，其特征在于：所述生活废水处理回用系统还包括一高台;所述淋浴废水和洗衣机废水分别来自淋浴房和洗衣机;所述淋浴房和洗衣机设于所述高台上，高台下方设有下水管道;所述淋浴废水和洗衣机废水通过高台下方的下水管道连通所述净水装置，或所述高台下方的下水管道内设有高台净水装置，淋浴废水和洗衣机废水依次通过下水管道、所述高台净水装置连接储水箱。
4.根据权利要求1所述的家用生活废水处理回用系统，其特征在于：所述净水装置为直流式净水器。
5.根据权利要求1所述的家用生活废水处理回用系统，其特征在于：所述出水口连接马桶的水箱进水口和拖把池出水口。
6.根据权利要求5所述的家用生活废水处理回用系统，其特征在于：所述马桶的水箱包括自来水箱和中水箱，所述供水箱通过管道连接马桶的中水箱进水口。
7.根据权利要求1所述的家用生活废水处理回用系统，其特征在于：所述储水箱设于卫生间地面下方。
8.根据权利要求1所述的家用生活废水处理回用系统，其特征在于：所述供水箱设于卫生间吊顶上。
9.根据权利要求1所述的家用生活废水处理回用系统，其特征在于：所述供水箱设有溢流口，溢流水排入下水道。
说明书
一种家用生活废水处理回用系统
技术领域
本实用新型具体涉及一种家庭生活废水的处理回用系统。
背景技术
目前，大多废水回收系统都对废水进行集中处理。如专利“家用全自动节水系统”(专利号为：ZL 2008 2 0076412.3)，此专利自动节水系统由废水回收系统，净化，杀菌，消毒系统，供水系统，自动控制系统组成，把居民单元房内所使用的生活废水用管道连接，自动集中流入一个多功能储水箱中，在箱中废水经过多级过滤，紫外线和臭氧消毒后，由储水箱将处理的废水提供给坐便器使用。这是一例在此领域中较成功的废水节水设计，但仍存在许多不足：1、它将水集中处理，则处理箱中的净水材料更换困难，且水管内易残留污物，易堵塞;2、它未收集家庭中的淋浴废水，而这类废水在家庭生活用水量中占60%左右，使得该系统无法达到最大限度的利用率;3、它的废水处理后只用于马桶，而当马桶的用水量却小于回用水量，多余的回用水通过溢水管白白浪费，无法完全利用;4、当回用水用量不足时，马桶无法正常冲洗等问题。
发明内容
本实用新型的目的是为了解决现有技术中存在的缺陷，提供一种能够有效利用生活废水的生活废水处理回用系统。
为了达到上述目的，本实用新型提供了一种家用生活废水处理回用系统，包括净水器、储水箱、供水箱和出水口;所述生活废水通过下水管道连通净水装置;所述净水装置连接储水箱;所述储水箱通过水泵连通供水箱;所述供水箱通过管道连接出水口;所述净水装置设于上方有台面的下水管道中，所述台面为洗漱台面或厨房台面。

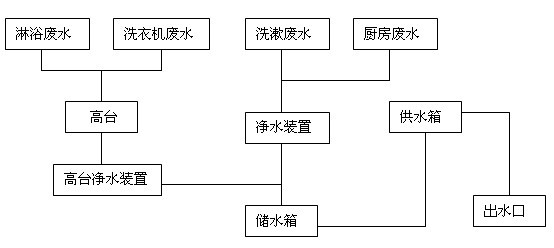

对本实用新型的进一步改进在于：上述生活污水包括淋浴废水、洗衣机废水、厨房废水和洗漱废水，淋浴废水和洗衣机废水分别来自淋浴房和洗衣机。上述生活废水处理回用系统还包括一高台，淋浴房和洗衣机设于高台上，高台下方设有下水管道。所述淋浴废水和洗衣机废水通过高台下方的下水管道连通净水装置;或所述高台下方的下水管道内设有高台净水装置，淋浴废水和洗衣机废水依次通过下水管道、所述高台净水装置连接储水箱。
净水装置为直流净水装置。出水口连接马桶的水箱进水口和拖把池出水口。其中马桶的水箱包括自来水箱和中水箱，所述供水箱通过管道连接马桶的中水箱进水口。
储水箱设于卫生间地面下方。供水箱设于卫生间吊顶上。供水箱设有溢流口，溢流水排入下水道。
本实用新型相比现有技术具有以下优点：将家庭淋浴废水、洗衣机废水、厨房废水和洗漱废水集中处理，有效地利用了废水资源;将净水装置安装于台面下方，能有效地进行拆卸，便于更换其中的净水材料;采用高台设计，将淋浴房和洗衣机垫高，便于废水的收集，同时可在高台的下水管道中设置独立的易拆卸的净水装置，对大量的淋浴废水和洗衣机废水进行单独净化处理;将马桶的水箱设为双水箱，即一分为二，两水箱内结构均相同，均可以供马桶冲洗使用，一般用中水箱，当废水处理后得到的中水不足时，可使用自来水箱，更加人性化;将供水箱的出水口同时还引到拖把池出水口，有效地拓宽了中水的回用范围。
