申请日2011.10.20
公开(公告)日2012.08.15
IPC分类号C01B25/18; C02F9/04
摘要

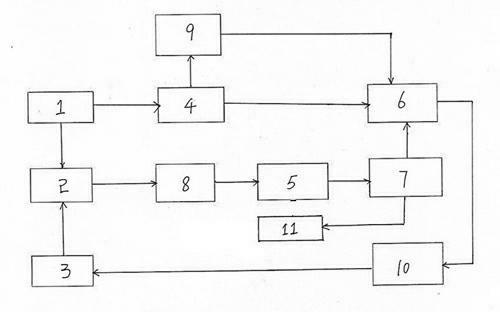

本实用新型公开了一种含磷废水回收的装置，它包括过滤机(1)、混合槽(2)、磷酸反应槽(5)和磷石膏槽(6);过滤机(1)与混合槽(2)相连通，所述混合槽(2)与含磷废水池(3)相连通;磷酸反应槽(5)与混合槽(2)之间设有泵(8)，混合搅拌后的矿浆可用泵(8)打入磷酸反应槽(5)进行反应;磷酸反应槽(5)与反应料浆过滤机(7)相连通，料浆过滤机(7)还与稀磷酸槽(11)相连通，磷石膏堆场(10)与含磷废水池(3)通过管道相连通。采用本实用新型能够在有效去除废水中磷的同时,实现磷的回收,并达到了很好的效果,给企业带来较大的效益。
权利要求书
1.一种含磷废水回收的装置，其特征在于它包括：过滤机(1)、混合槽(2)、磷酸反应槽(5)和磷石膏槽(6);过滤机(1)与混合槽(2)相连通，所述混合槽(2)与含磷废水池(3)相连通;磷酸反应槽(5)与混合槽(2)之间设有泵(8)，混合搅拌后的矿浆可用泵(8)打入磷酸反应槽(5)进行反应;磷酸反应槽(5)与反应料浆过滤机(7)相连通，料浆过滤机(7)还与稀磷酸槽(11)相连通，磷石膏堆场(10)与含磷废水池(3)通过管道相连通。
说明书
一种含磷废水回收的装置
技术领域
本实用新型涉及含磷废水的治理及回收，尤其是一种含磷废水回收的装置。
背景技术
在湿法磷酸生产过程中产生的含磷废水往往含磷浓度很高。对于高浓度含磷废水通常需要经过处理后才能排放，现有技术中专利号200410009462.6《一种含磷废水处理方法及其回收磷产物的应用》及专利号201110041532.6《 一种含磷废水的处理方法》都提供了对含磷废水的技术方案，但其主要是采用投加除磷剂的化学方法消除废水中的磷酸盐，其处理成本高，而且除磷条件要求高时，通常需要提前调节废水的PH值至中性或弱碱性，此外反应产物沉降性能较差，泥水分离困难，还需要加入絮凝剂等，并且产物得不到合理的利用。
发明内容
本实用新型的目的旨在针对现有技术的不足，提供一种回收磷酸生产过程中废水磷的方法，以实现含磷废水的回收利用。
本实用新型的技术方案如下：一种含磷废水回收的装置，包括：过滤机、混合槽、磷酸反应槽和磷石膏槽;过滤机与混合槽相连通，经过滤后的磷精矿浆直接进入混合槽，所述混合槽与含磷废水池相连通;磷酸反应槽与混合槽之间设有泵，混合搅拌后的矿浆可用泵打入磷酸反应槽进行反应;磷酸反应槽与反应料浆过滤机相连通，过滤后的磷石膏进入磷石膏槽，料浆过滤机还与稀磷酸槽相连通，过滤后的液体通过管道排进稀磷酸槽，磷石膏槽与其他装置通过管道相连通，磷酸生产中其他装置排出的废水和磷石膏经泵送到磷石膏堆场;磷石膏堆场与含磷废水池通过管道相连通，磷石膏在堆场自然沉降后的废水为含磷废水，可通过管道进入到含磷废水池。
上述过滤水池与其他装置通过管道相连通，过滤水可作为补水进入其他装置。
上述磷精矿浆的含固量为60%～65%。
上述过滤机过滤后的磷精矿浆的含水量小于13%。
本实用新型的工作原理是：把磷精矿浆用过滤机进行过滤，将过滤后的磷精矿浆与含磷废水池的废水泵入到混合槽中混合搅拌;用泵将上述混合搅拌后的矿浆打入磷酸反应槽进行反应;经磷酸反应槽反应后经过料浆过滤机进行分离，固体磷石膏进入磷石膏槽，液体进入稀磷酸槽;将磷酸生产中其他装置排出的废水也排入磷石膏槽，并将其泵送磷石膏堆场沉降堆存;混合后的磷石膏渣经过沉降后的水直接排进含磷废水池中，重复上述步骤即可。
本发明的有益效果是：针对磷酸生产过程中含磷量很高的废水，在有效去除废水中磷的同时,实现磷的回收,并达到了很好的效果,给企业带来较大的效益。
