申请日2011.07.08
公开(公告)日2012.04.04
IPC分类号F16K31/20
摘要
本发明涉及一种污水进排气阀，具体地说是一种用于高粘稠大气量污水进排气的阀门，该阀门的创新之处在于在球体的导杆中安装有弹簧，当污水减少、压强减弱时，弹簧会自动将排气口弹出，可防止粘稠物质在球体顶杆处淤积结壳，使得排气口卡死在顶杆管道中;以及在顶杆接口处安装有刮刀，每次循环运动中，刮刀都会将移动密封杆上沾有的残渣刮除，从而达到防止结壳的目的。
权利要求书

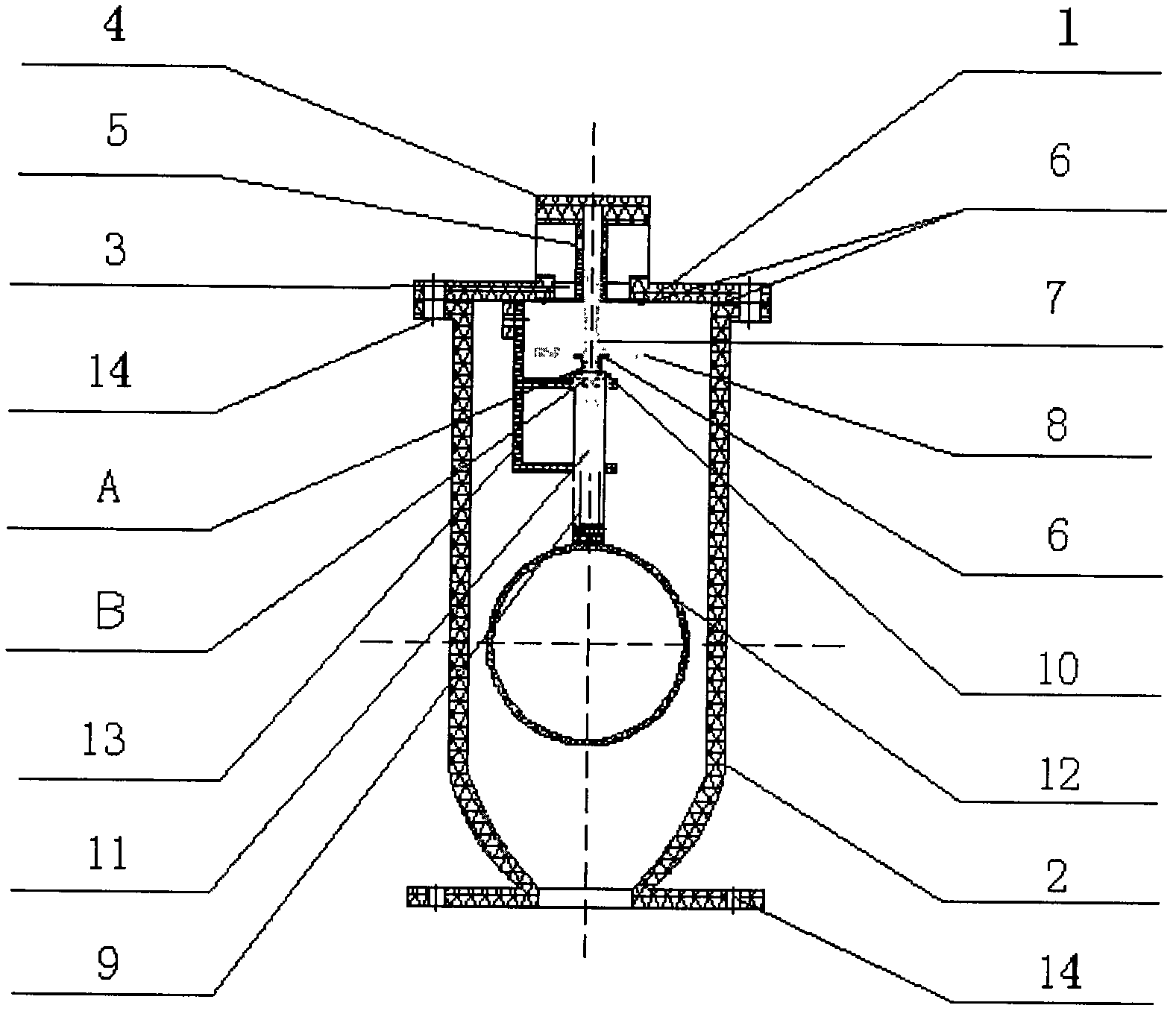

1.一种污水进排气阀，其特征在于包括阀体(2)、阀盖(1)、浮球 (12)、移动密封杆(7)、出气口(3)、出气孔(5)、挂架(13)和刮刀 (10);所述阀盖(1)固定安装在所述阀体(2)上端，阀盖上设置有出 气口(3)，出气口上固定安装有阀帽(4)，阀帽上设置有出气孔(5); 所述出气口下端安装有环形密封垫(6)，且出气口处安装有可上下移动 的移动密封杆(7)，移动密封杆中部固定安装有顶盘(8)，在移动密封 杆上顶盘的下方从上到下依次设置有通气孔(A)和(B)，阀内气体可通 过所述(A)、(B)由所述出气孔排出;所述阀盖下端和所述顶盘下端都 安装有环形密封垫(6);所述移动密封杆为中空管状，中下端设置在导 杆(9)内，且可在所述导杆内上下活动;在所述导杆靠近移动密封杆(7) 的端部设置有刮刀(10)，所述刮刀环绕移动密封杆(7)，且通过弹簧(11) 固定安装在所述导杆内;所述导杆另一端部固定安装有圆形不锈钢浮球 (12)，所述阀盖上设置有挂架(13)。
2.根据权利要求1的污水进排气阀，其特征在于进水口设置在所述 阀体的底部，且所述阀体的底部还设置有可固定安装所述阀体的底座，所 述底座和所述阀盖靠近外缘处可设置有螺孔(14)，用于与阀体固定连接。
说明书
一种用于高粘稠大气量污水的进排气阀
技术领域
本发明涉及一种污水进排气阀，具体地说是一种用于高粘稠大气量污水进 排气的阀门。
背景技术
随着我国社会和经济的高速发展，城镇生活污水的排放量逐年增加， 同时，农村养殖也产生大量的污水。这些污水需要通过管道集中到一个 地方处理，或者就地处理，通过管道再利用。在管道运输过程中，管道 中存在大量的空气，如果管理不善，没有必要的、专门的进排气阀设备， 管道中空气会对系统造成危害：如管道进口、管道系统或设备封闭不严 造成漏气降低系统效率甚至失效，当管道系统中形成负压时会对管道造 成伤害。因此，在管道运输过程中需要使用污水进排气阀保护管道。其 主要作用是：避免管道中存在大量的空气，使沿程摩阻加大，出水量减 少;当管道放空时，大量气体进入管道系统，防止形成负压。
目前国内外现有的进排气阀(如附图1所示)在解决进排气方面已 经取得了较大进展，但是在处理城镇生活污水、养殖污水中超大量气体 以及气泡上带有大量的粘稠液体凝结成硬壳使进排气阀失效等问题仍不 能得到解决。且装置还存在一些缺点，如受力构件过多导致耐久性下降、 排气口过小不利于排气，导致排气口堵塞等。
发明内容
在含有超大量气体以及气泡上带有大量的粘稠液体的养殖污水和城 镇生活污水方面，针对现有阀门在解决处理城镇生活污水杂质多、养殖等 污水沼渣的黏稠物质容易形成硬壳问题上，具有因受力构件过多导致耐 久性下降、排气口过小不利于排气，导致排气口堵塞等对进排气阀效率 造成影响的不足之处，本发明提供一种结构简单，活动自如，持久耐用 且能保护排气口，减少排气口与堵塞物质和黏稠气泡接触，防止结壳及 排气口堵塞，能解决高粘稠大气量的污水进排气阀。
本发明解决其技术问题所采用的技术方案是：一种污水进排气阀， 包括阀体、阀盖、浮球、移动密封杆、出气口、出气孔、挂架和刮刀。 所述阀盖固定安装在所述阀体上端，所述阀盖上设置有出气口;所述出 气口上固定安装有阀帽，所述阀帽上设置有出气孔;所述出气口下端安 装有环形密封垫，且所述出气处安装有可上下移动的移动密封杆，所述 移动密封杆中部固定安装有顶盘，在所述移动密封杆上所述顶盘的下方 从上到下依次设置有通气孔，阀内气体可通过通气孔由所述出气孔排出; 所述阀盖下端和所述顶盘下端都安装有环形密封垫;所述移动密封杆为 中空管状，中下端设置在所述导杆内，且可在所述导杆内上下活动;在 所述导杆靠近所述移动密封杆的端部设置有刮刀，所述刮刀环绕所述移 动密封杆，且通过弹簧固定安装在所述导杆内的密封端部，所述弹簧可 以随导杆的的上下运动而相应伸缩，保证在不排气的情况下的密封性; 所述导杆的密封端部固定安装有圆形不锈钢浮球，所述阀盖上设置有挂 架，当所述导杆因所述浮球而上下移动时，可将所述导杆挂在所述挂架 上。
本发明所涉及的阀门的工作原理为：当阀体注入污水时，移动密封 杆和连接有浮球的导杆在重力作用下挂在挂架上，气体经过出气口迅速 排出，当污水从进水口进入阀体后，阀体内浮球在浮力的作用下上浮， 推动导杆向上运动，进而推动移动密封杆并压缩弹簧使刮刀向上运动， 直至顶盘堵住出气口;此时随着阀内污水的继续注入，导杆仍要继续压 缩弹簧逐渐继续向上运动，最终使导杆完全覆盖刮刀而顶在顶盘上，到 此为止系统开始运行阶段的排气结束;在系统运行过程中，污水中会产 生大量的气体气泡，慢慢收集到阀体内，在气体气泡压力作用下，阀体 内污水逐渐减少，浮力减弱，浮球和导杆的重力作用而下降，而移动密 封杆和顶盘由于在阀体内的气体压力作用下，不会下降，弹簧自动伸展， 刮刀随导杆弹回，当导杆和刮刀下降到依次露出移动密封杆上的通气孔 时，气体会通过通气孔由出气孔排出，气压下降，污水继续进入再上升， 浮球上升再堵住出气口，如此反复循环，而每次循环运动时刮刀都会将 移动密封杆上沾有的残渣和污物刮除，从而达到防止结壳的目的，起到 排气和防堵作用。
本发明所涉及的阀门的有益效果如下：
1.加大通气孔的尺寸，有利于污水中大量气体的排出，同时能预防 堵塞。
2.通气孔处于浮球上的导杆的保护之中，不会接触到沼液气体中容 易结壳的气泡，减少堵塞，从而保证长时间运行。
3.由于浮球处于正中间位置，减少了整体阀体的直径，采用的是圆 形浮球也能减少阀体的长度。
4.整个设计受力件只有三个：阀体、浮球、阀盖，其它的都不受太 大的压力，增强了运行的可靠性。
5.减少了零件的个数，密封圈3个，其它件5个，减少开模个数， 降低了成本。
6.球体的导杆中安装有弹簧，当污水减少、压强减弱时，弹簧会自 动将排气口弹出，可防止粘稠物质在球体顶杆处淤积结壳，使得排气口 卡死在顶杆管道中。
7.在顶杆接口处安装有刮刀，每次循环运动中，刮刀都会将移动密 封杆上沾有的残渣刮除，从而达到防止结壳的目的。
